第1章fluent软件介绍

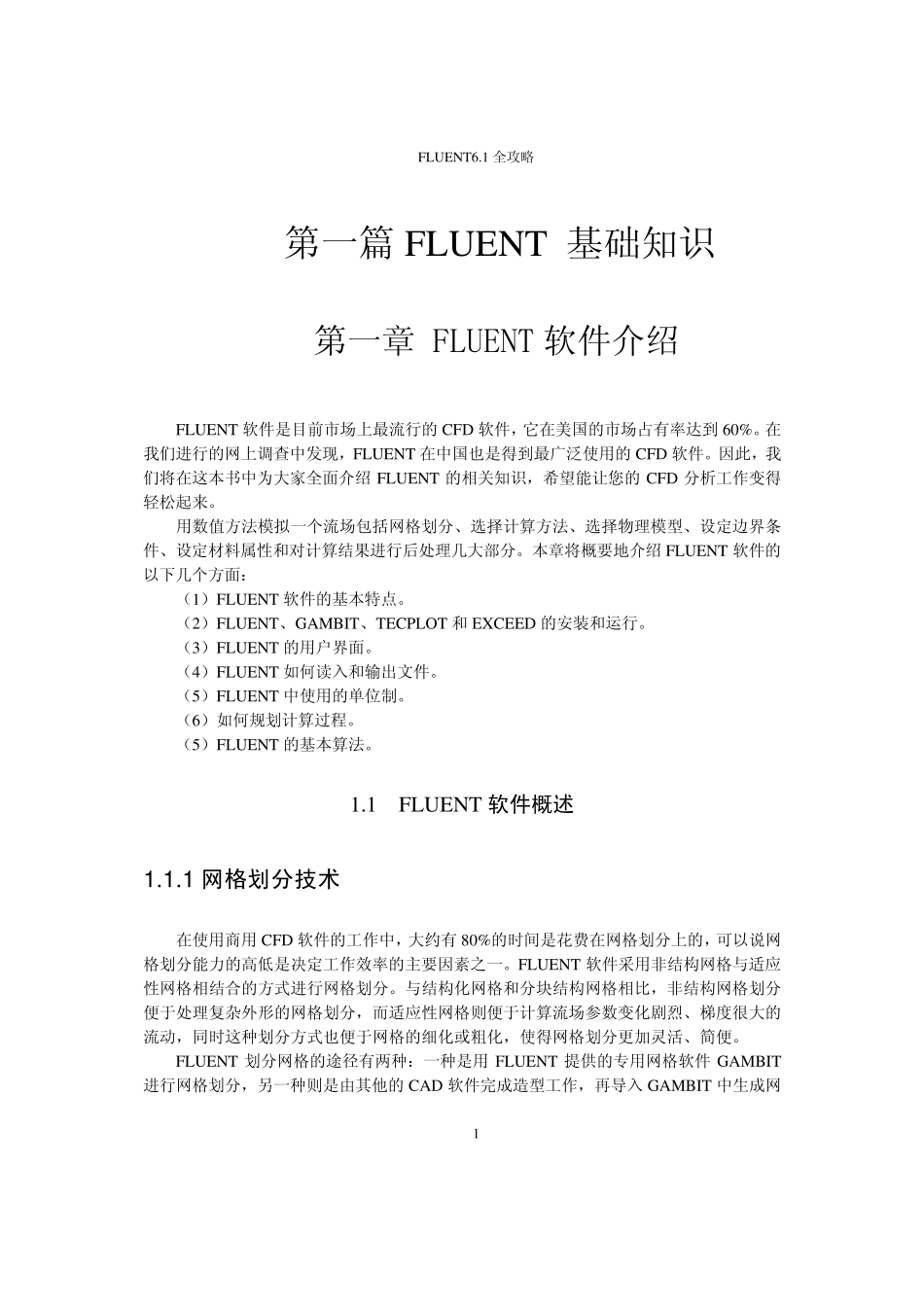

FLUENT6.1 全攻略 1第一篇 FLUENT 基础知识 第一章 FLUENT 软件介绍 FLUENT 软件是目前市场上最流行的CFD 软件，它在美国的市场占有率达到60%。在我们进行的网上调查中发现，FLUENT 在中国也是得到最广泛使用的CFD 软件。因此，我们将在这本书中为大家全面介绍FLUENT 的相关知识，希望能让您的CFD 分析工作变得轻松起来。 用数值方法模拟一个流场包括网格划分、选择计算方法、选择物理模型、设定边界条件、设定材料属性和对计算结果进行后处理几大部分。本章将概要地介绍FLUENT 软件的以下几个方面： （1）FLUENT 软件的基本特点。 （2）FLUENT、GAMBIT、TECPLOT 和 EXCEED 的安装和运行。 （3）FLUENT 的用户界面。 （4）FLUENT 如何读入和输出文件。 （5）FLUENT 中使用的单位制。 （6）如何规划计算过程。 （5）FLUENT 的基本算法。 1.1 FLUENT 软件概述 1 .1 .1 网格划分技术 在使用商用CFD 软件的工作中，大约有80%的时间是花费在网格划分上的，可以说网格划分能力的高低是决定工作效率的主要因素之一。FLUENT 软件采用非结构网格与适 应性网格相结合 的方式 进行网格划分。与结构化 网格和分块 结构网格相比 ，非结构网格划分便 于 处理复 杂 外 形 的网格划分，而 适 应 性网格则 便 于 计算流场参 数变化 剧 烈 、梯 度 很 大的流动 ，同 时这种 划分方式 也便 于 网格的细 化 或 粗 化 ，使得网格划分更 加 灵 活 、简 便 。 FLUENT 划分网格的途 径 有两 种 ：一种 是用FLUENT 提 供 的专 用网格软件GAMBIT进行网格划分，另 一种 则 是由 其 他 的CAD 软件完 成 造 型工作，再 导 入GAMBIT 中生 成 网FLUENT6.1 全攻略 2格。还可以用其他网格生成软件生成与 FLUENT 兼容的网格用于 FLUENT 计算。可以用于造型工作的 CAD 软件包括 I-DEAS、Pro/E、SolidWorks、Solidedge 等。除了 GAMBIT外，可以生成 FLUENT 网格的网格软件还有 ICEMCFD、GridGen 等等。 FLUENT 可以划分二维的三角形和四边形网格，三维的四面体网格、六面体网格、金字塔型网格、楔型网格，以及由上述网格类型构成的混合型网格。 1.1.2 软件的灵活设置 FLUENT 的内核部分是用 C 语言写成的，软件界面则是用 LISP 语言的一个分支 Scheme语言写成的。因为 C 语言在计算机资源的分配使用上非常灵活，所以 FLUENT 也在这方面拥...
