第3章电压测量与电压表

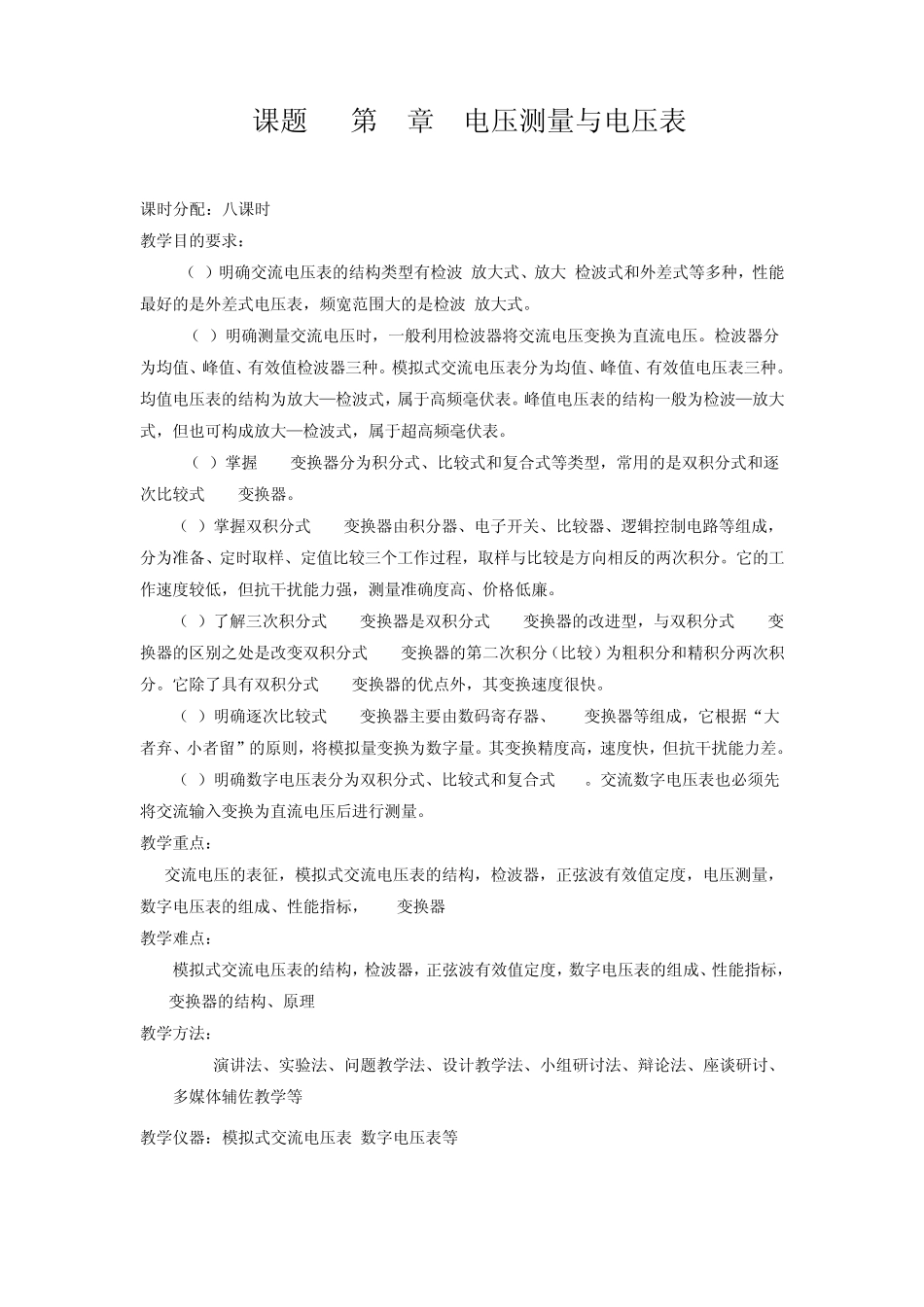

第3章电压测量与电压表_第1页
1/21

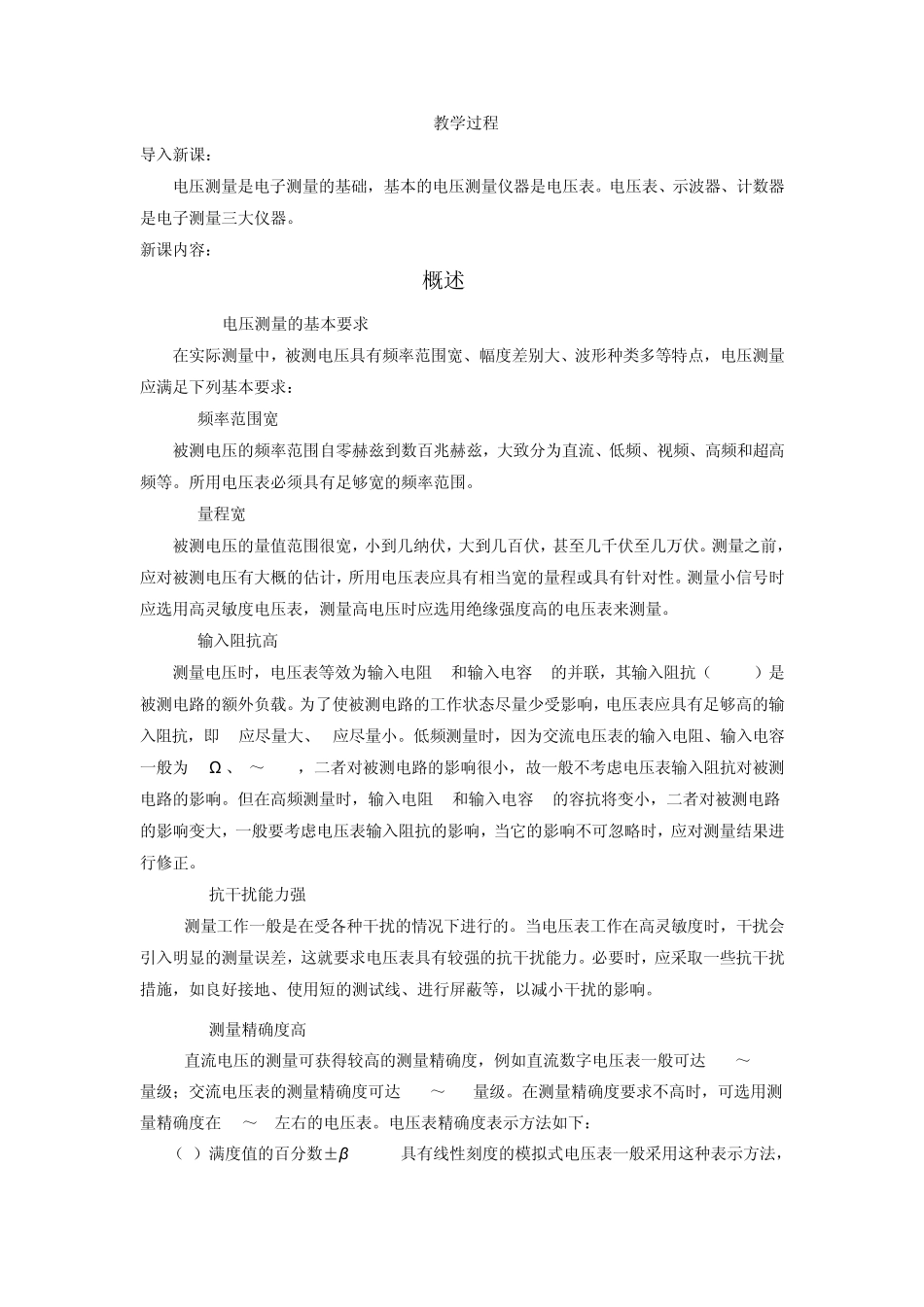

第3章电压测量与电压表_第2页
2/21

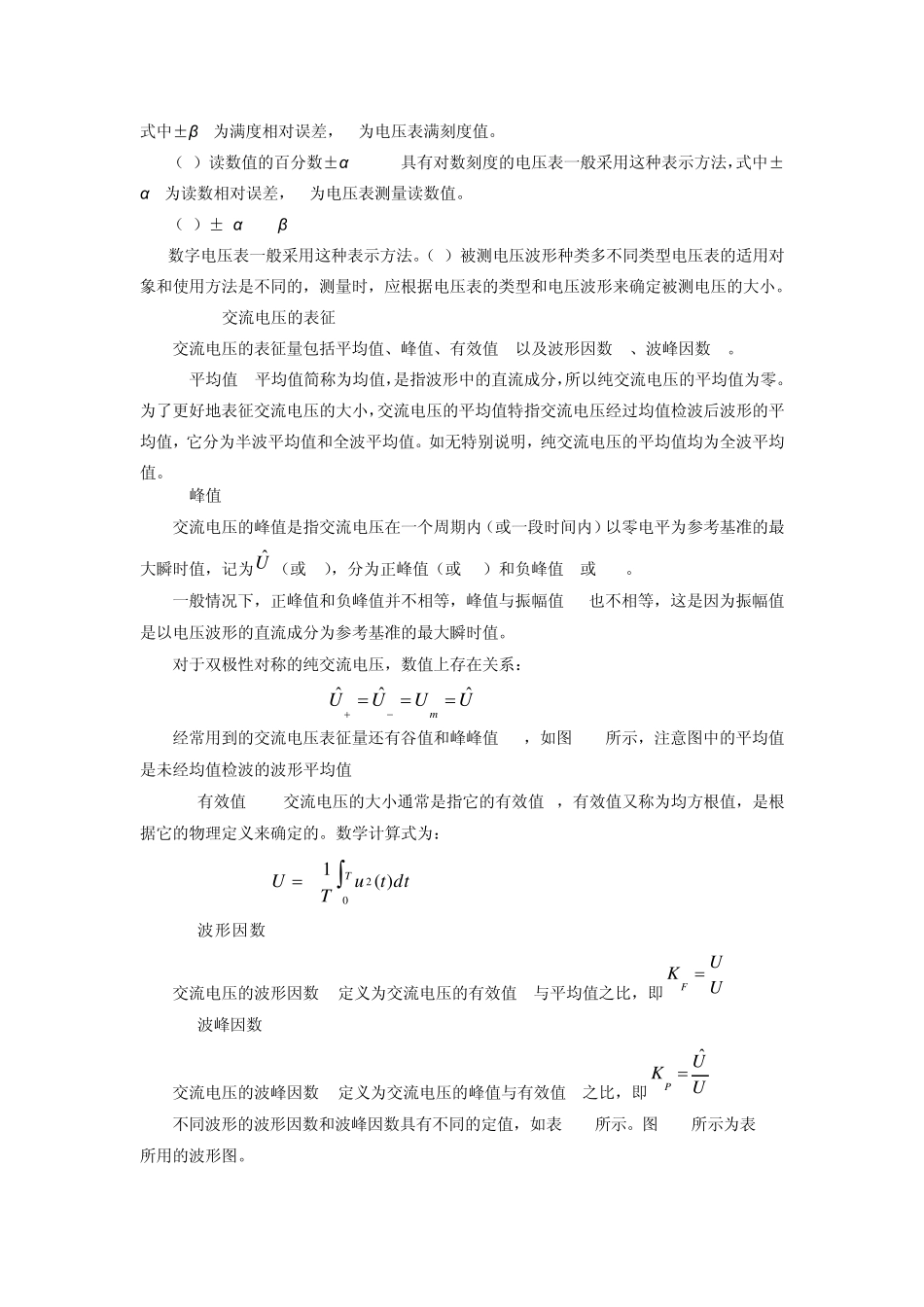

第3章电压测量与电压表_第3页
3/21
课题 第3章 电压测量与电压表 课时分配:八课时 教学目的要求: (1)明确交流电压表的结构类型有检波-放大式、放大-检波式和外差式等多种,性能最好的是外差式电压表,频宽范围大的是检波-放大式。 (2)明确测量交流电压时,一般利用检波器将交流电压变换为直流电压。检波器分为均值、峰值、有效值检波器三种。模拟式交流电压表分为均值、峰值、有效值电压表三种。均值电压表的结构为放大—检波式,属于高频毫伏表。峰值电压表的结构一般为检波—放大式,但也可构成放大—检波式,属于超高频毫伏表。 (3)掌握 A/D变换器分为积分式、比较式和复合式等类型,常用的是双积分式和逐次比较式A/D变换器。 (4)掌握双积分式A/D变换器由积分器、电子开关、比较器、逻辑控制电路等组成,分为准备、定时取样、定值比较三个工作过程,取样与比较是方向相反的两次积分。它的工作速度较低,但抗干扰能力强,测量准确度高、价格低廉。 (5)了解三次积分式A/D变换器是双积分式A/D变换器的改进型,与双积分式A/D变换器的区别之处是改变双积分式A/D变换器的第二次积分(比较)为粗积分和精积分两次积分。它除了具有双积分式A/D变换器的优点外,其变换速度很快。 (6)明确逐次比较式A/D变换器主要由数码寄存器、D/A变换器等组成,它根据“大者弃、小者留”的原则,将模拟量变换为数字量。其变换精度高,速度快,但抗干扰能力差。 (8)明确数字电压表分为双积分式、比较式和复合式DVM。交流数字电压表也必须先将交流输入变换为直流电压后进行测量。 教学重点: 交流电压的表征,模拟式交流电压表的结构,检波器,正弦波有效值定度,电压测量,数字电压表的组成、性能指标,A/D变换器 教学难点: 模拟式交流电压表的结构,检波器,正弦波有效值定度,数字电压表的组成、性能指标,A/D变换器的结构、原理 教学方法: 演讲法、实验法、问题教学法、设计教学法、小组研讨法、辩论法、座谈研讨、多媒体辅佐教学等 教学仪器:模拟式交流电压表,数字电压表等 教学过程 导入新课: 电压测量是电子测量的基础,基本的电压测量仪器是电压表。电压表、示波器、计数器是电子测量三大仪器。 新课内容: 3.1 概述 3.1.1 电压测量的基本要求 在实际测量中,被测电压具有频率范围宽、幅度差别大、波形种类多等特点,电压测量应满足下列基本要求: 1. 频率范围宽 被测电压的频率范围自零赫兹到数百兆赫兹,大致分为直流、低频、视频、高频和超高...
