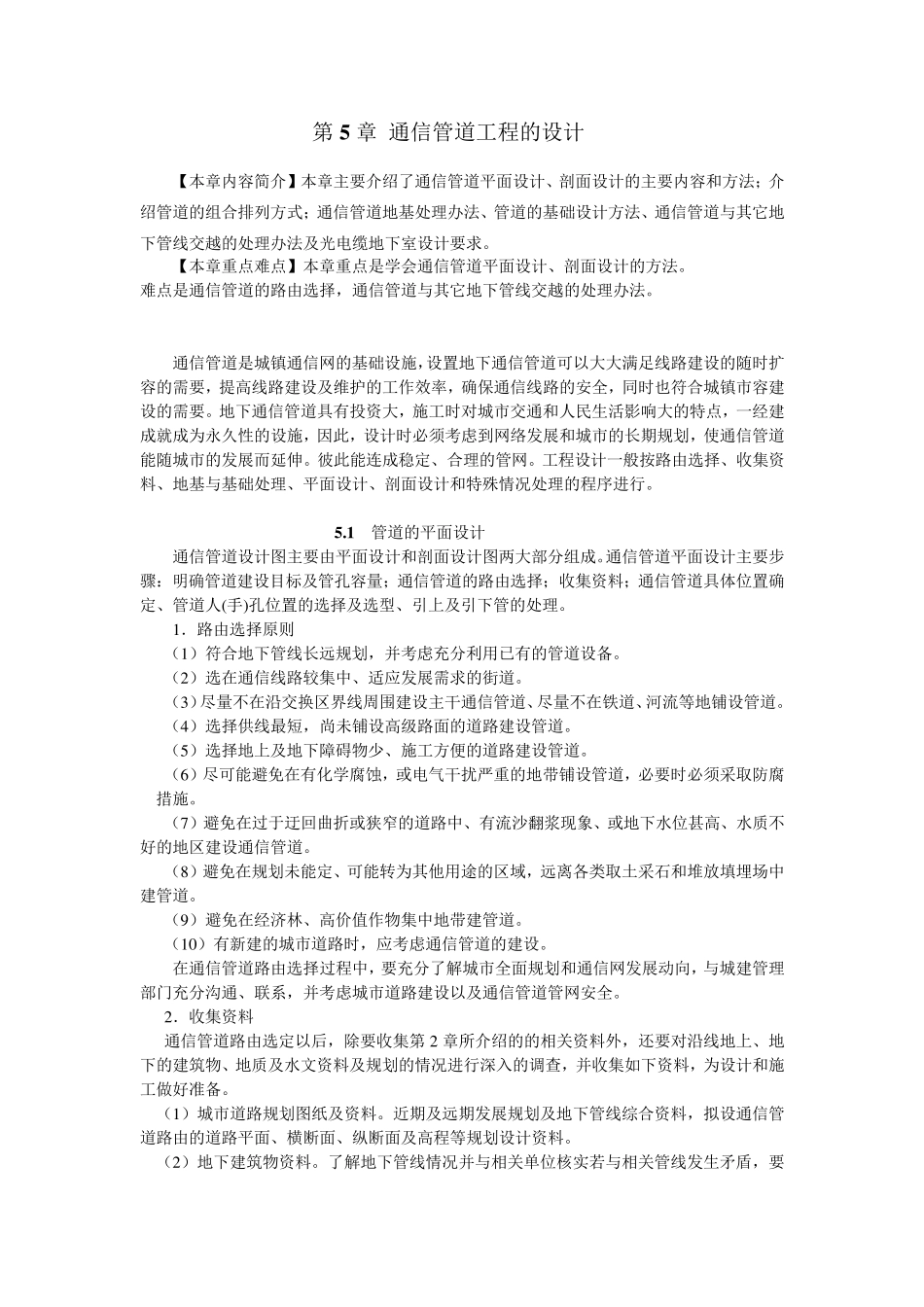

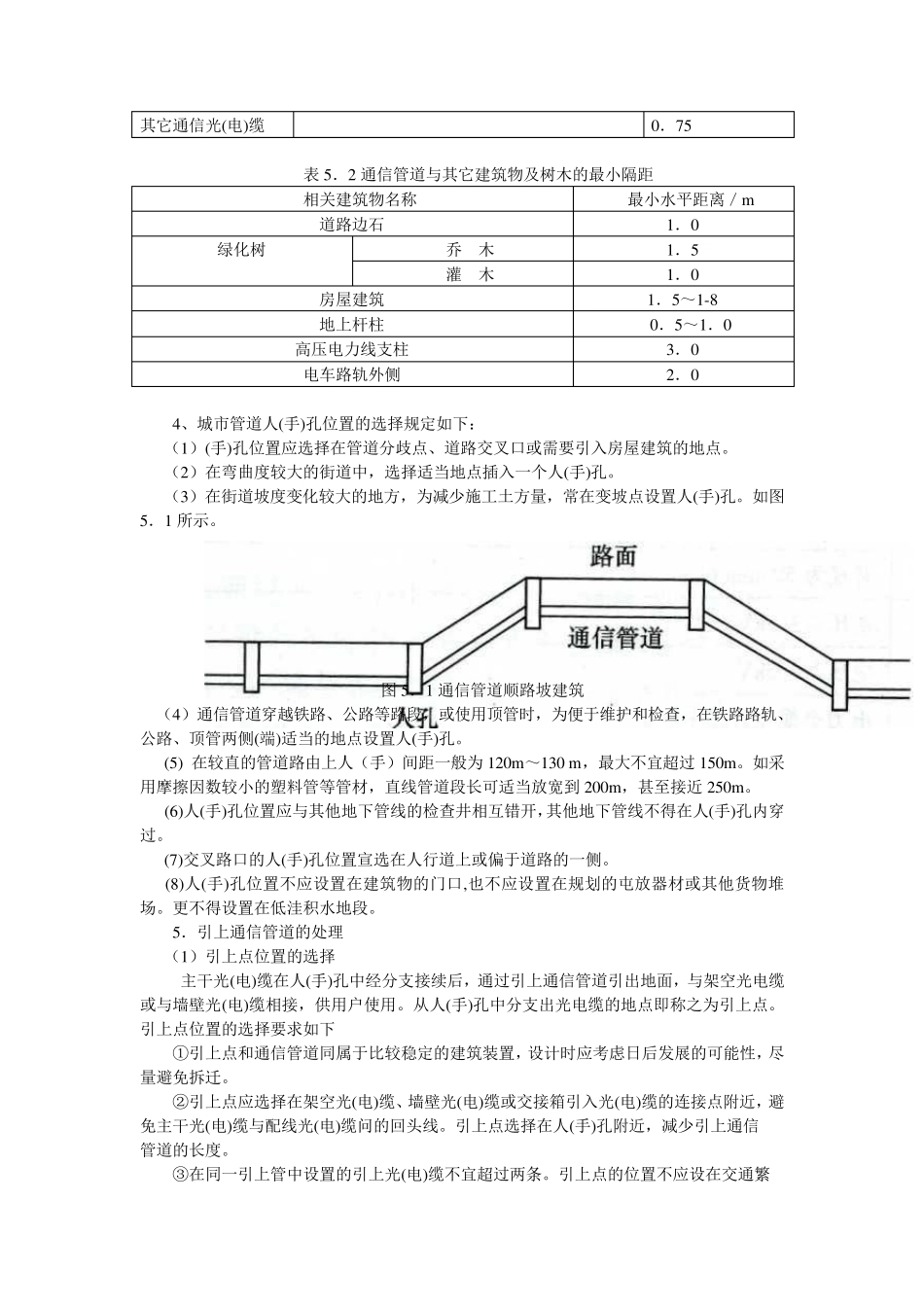

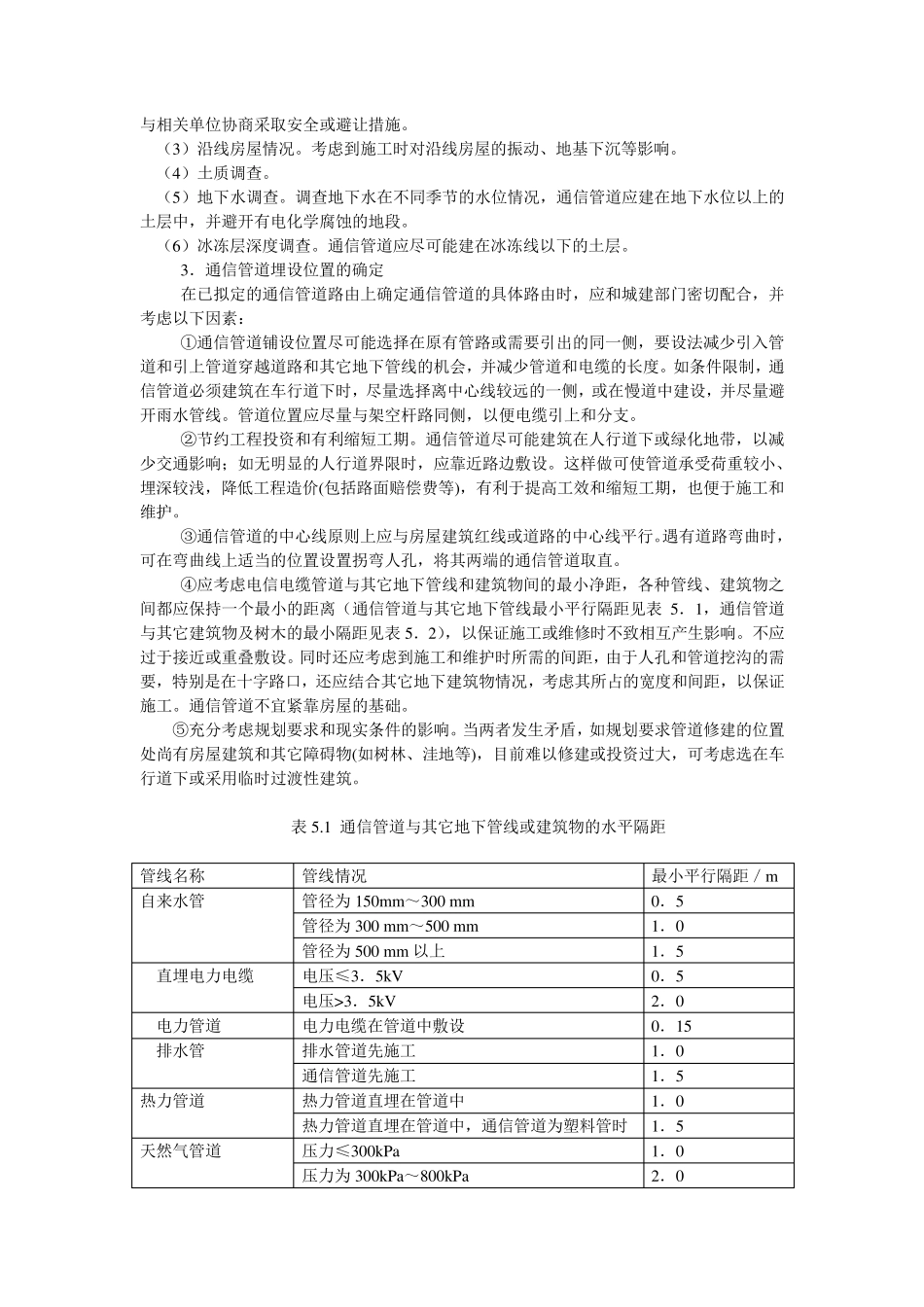

第5 章 通信管道工程的设计 【本章内容简介】本章主要介绍了通信管道平面设计、剖面设计的主要内容和方法；介绍管道的组合排列方式；通信管道地基处理办法、管道的基础设计方法、通信管道与其它地下管线交越的处理办法及光电缆地下室设计要求。 【本章重点难点】本章重点是学会通信管道平面设计、剖面设计的方法。 难点是通信管道的路由选择，通信管道与其它地下管线交越的处理办法。 通信管道是城镇通信网的基础设施，设置地下通信管道可以大大满足线路建设的随时扩容的需要，提高线路建设及维护的工作效率，确保通信线路的安全，同时也符合城镇市容建设的需要。地下通信管道具有投资大，施工时对城市交通和人民生活影响大的特点，一经建成就成为永久性的设施，因此，设计时必须考虑到网络发展和城市的长期规划，使通信管道能随城市的发展而延伸。彼此能连成稳定、合理的管网。工程设计一般按路由选择、收集资料、地基与基础处理、平面设计、剖面设计和特殊情况处理的程序进行。 5 .1 管道的平面设计 通信管道设计图主要由平面设计和剖面设计图两大部分组成。通信管道平面设计主要步骤：明确管道建设目标及管孔容量；通信管道的路由选择；收集资料；通信管道具体位置确定、管道人(手)孔位置的选择及选型、引上及引下管的处理。 1 ．路由选择原则 （1 ）符合地下管线长远规划，并考虑充分利用已有的管道设备。 （2 ）选在通信线路较集中、适应发展需求的街道。 （3 ）尽量不在沿交换区界线周围建设主干通信管道、尽量不在铁道、河流等地铺设管道。 （4 ）选择供线最短，尚未铺设高级路面的道路建设管道。 （5 ）选择地上及地下障碍物少、施工方便的道路建设管道。 （6 ）尽可能避免在有化学腐蚀，或电气干扰严重的地带铺设管道，必要时必须采取防腐措施。 （7 ）避免在过于迂回曲折或狭窄的道路中、有流沙翻浆现象、或地下水位甚高、水质不好的地区建设通信管道。 （8 ）避免在规划未能定、可能转为其他用途的区域，远离各类取土采石和堆放填埋场中建管道。 （9 ）避免在经济林、高价值作物集中地带建管道。 （1 0 ）有新建的城市道路时，应考虑通信管道的建设。 在通信管道路由选择过程中，要充分了解城市全面规划和通信网发展动向，与城建管理部门充分沟通、联系，并考虑城市道路建设以及通信管道管网安全。 2 ．收集资料 通信管道路由选定以后，除要收集第2 章所介绍的的相关资料外，还要对沿线地上、地...
