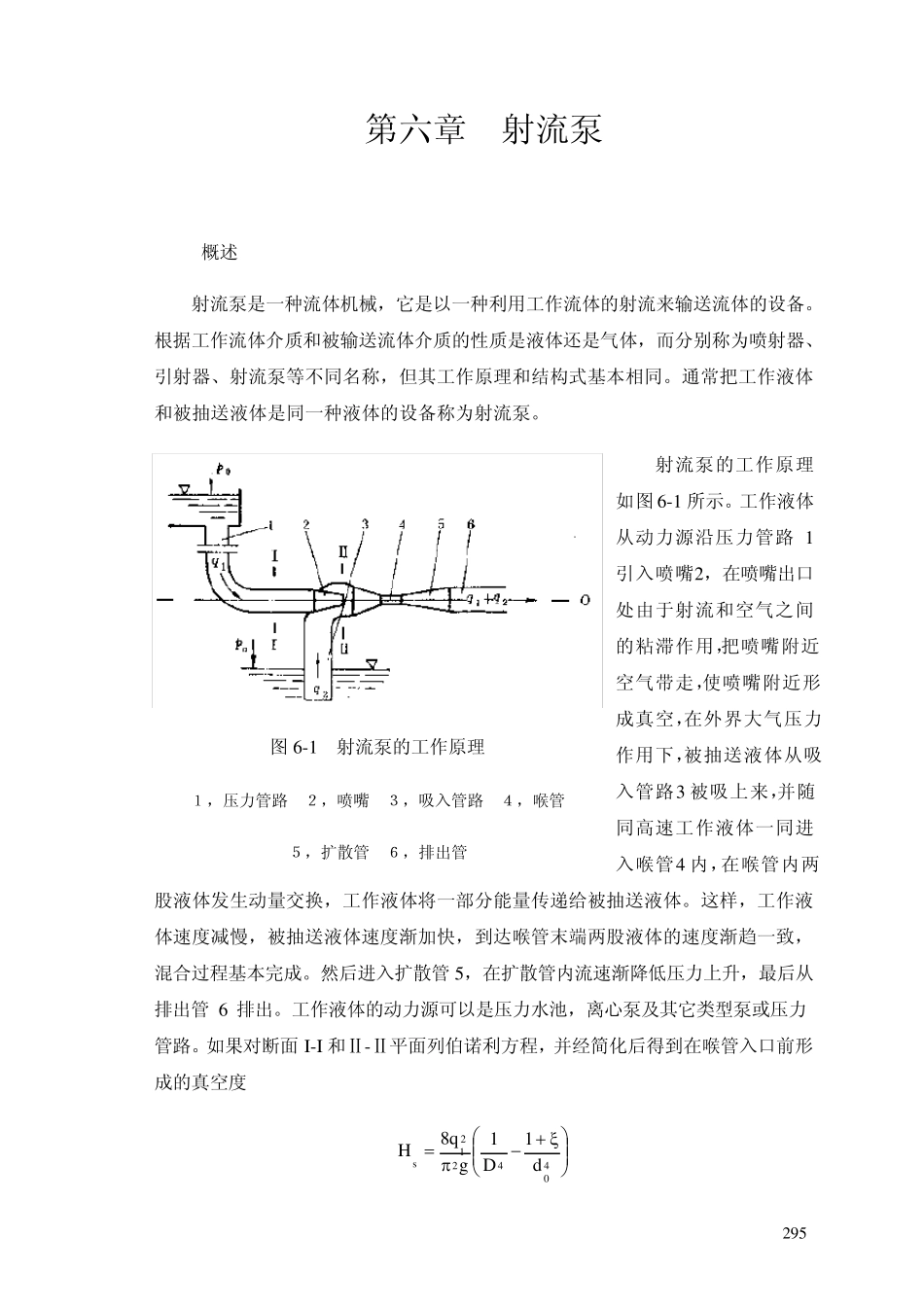

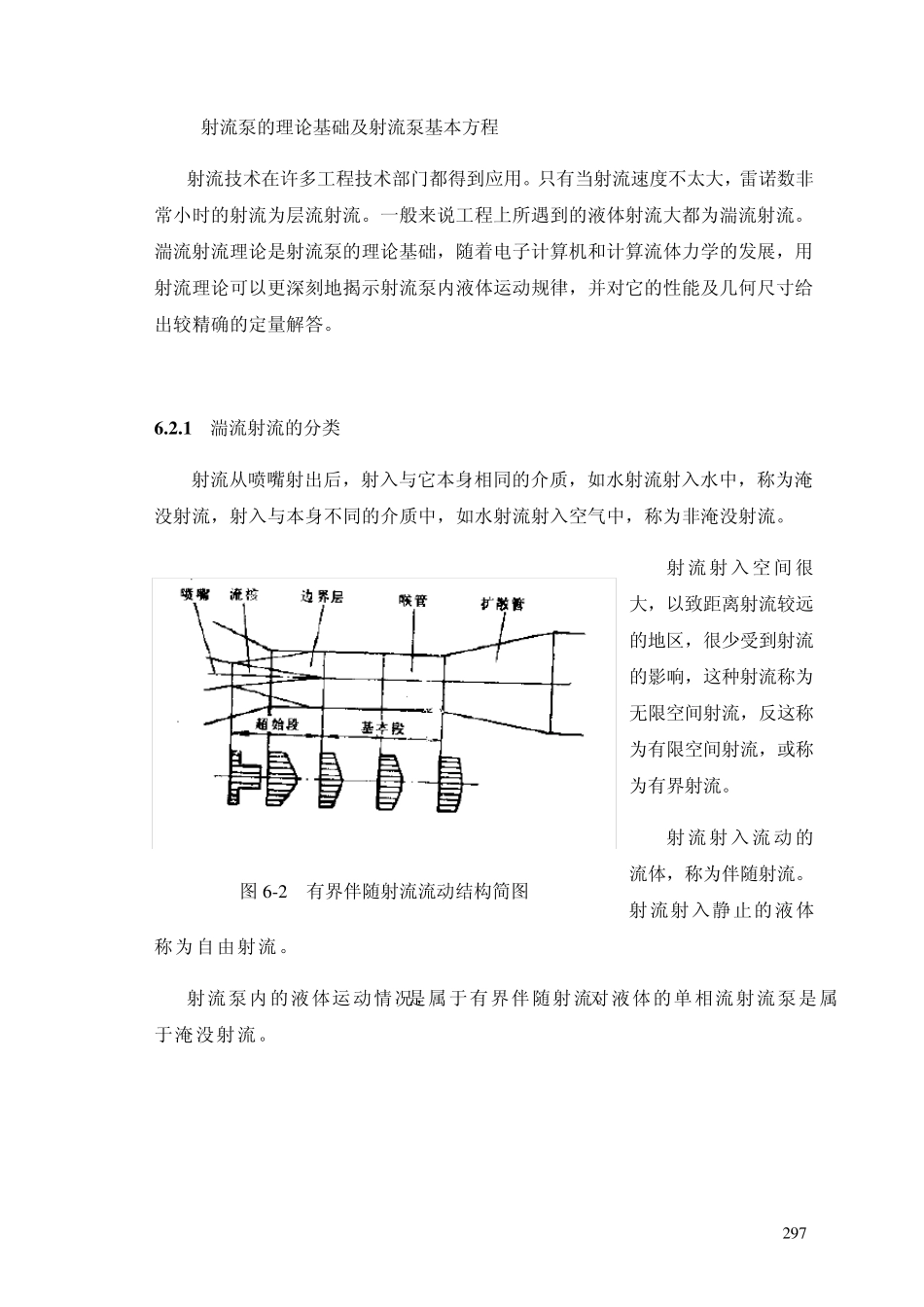

295 第六章 射流泵 6.1 概述 射流泵是一种流体机械，它是以一种利用工作流体的射流来输送流体的设备。根据工作流体介质和被输送流体介质的性质是液体还是气体，而分别称为喷射器、引射器、射流泵等不同名称，但其工作原理和结构式基本相同。通常把工作液体和被抽送液体是同一种液体的设备称为射流泵。 射流泵的工作原理如图 6-1 所示。工作液体从动力源沿压力管路 1引入喷嘴2，在喷嘴出口处由于射流和空气之间的粘滞作用，把喷嘴附近空气带走，使喷嘴附近形成真空，在外界大气压力作用下，被抽送液体从吸入管路3 被吸上来，并随同高速工作液体一同进入喉管4 内，在喉管内两股液体发生动量交换，工作液体将一部分能量传递给被抽送液体。这样，工作液体速度减慢，被抽送液体速度渐加快，到达喉管末端两股液体的速度渐趋一致，混合过程基本完成。然后进入扩散管 5，在扩散管内流速渐降低压力上升，最后从排出管 6 排出。工作液体的动力源可以是压力水池，离心泵及其它类型泵或压力管路。如果对断面I-I 和Ⅱ-Ⅱ平面列伯诺利方程，并经简化后得到在喉管入口前形成的真空度 404221sd1D1gq8H (6-1) 图 6-1 射流泵的工作原理 １，压力管路 ２，喷嘴 ３，吸入管路 ４，喉管 ５，扩散管 ６，排出管 296 式中 1q ---- 动力源提供给喷嘴的流量（m3/s）； D ---- 压力管直径(m); 0d ---- 喷嘴直径(m); ---- I-I 和Ⅱ-Ⅱ断面之间局部阻力系数。 由上述工作过程看出，射流泵内没有运动部件，所以它具有结构简单，工作可靠，无泄露，有自吸能力，加工容易和便于综合利用等优点。在很多技术领域，采用射流泵技术可以使整个工艺流程和设备大为简化，并提高其工作可靠性。特别是在高温、高压、真空、强辐射及水下等特殊工作条件下，更显示出其独特的优越性。目前射流泵技术在国内外已被应用于水利、电力、交通、冶金、石油化工、环境保护、海洋开发、地质勘探、核能利用、航空及航天等部门。 例如，把射流泵和离心泵组合一起作为深井提水装置。在水电站中射流泵用于水轮机尾水管和蜗壳检修时的排水。在火电站中射流泵用于汽轮发电机组为冷凝器抽真空以及输送含有固体颗粒的液体。在原子能电站中，大型射流泵可用作为水循环泵。在化工设备中，射流泵用于真空干燥、蒸馏、结晶提纯、过滤等工艺过程，由于它有较好的密封性能，因此，它适于输送有毒、易燃、易爆等的介质。在通风、制冷方面，目...
