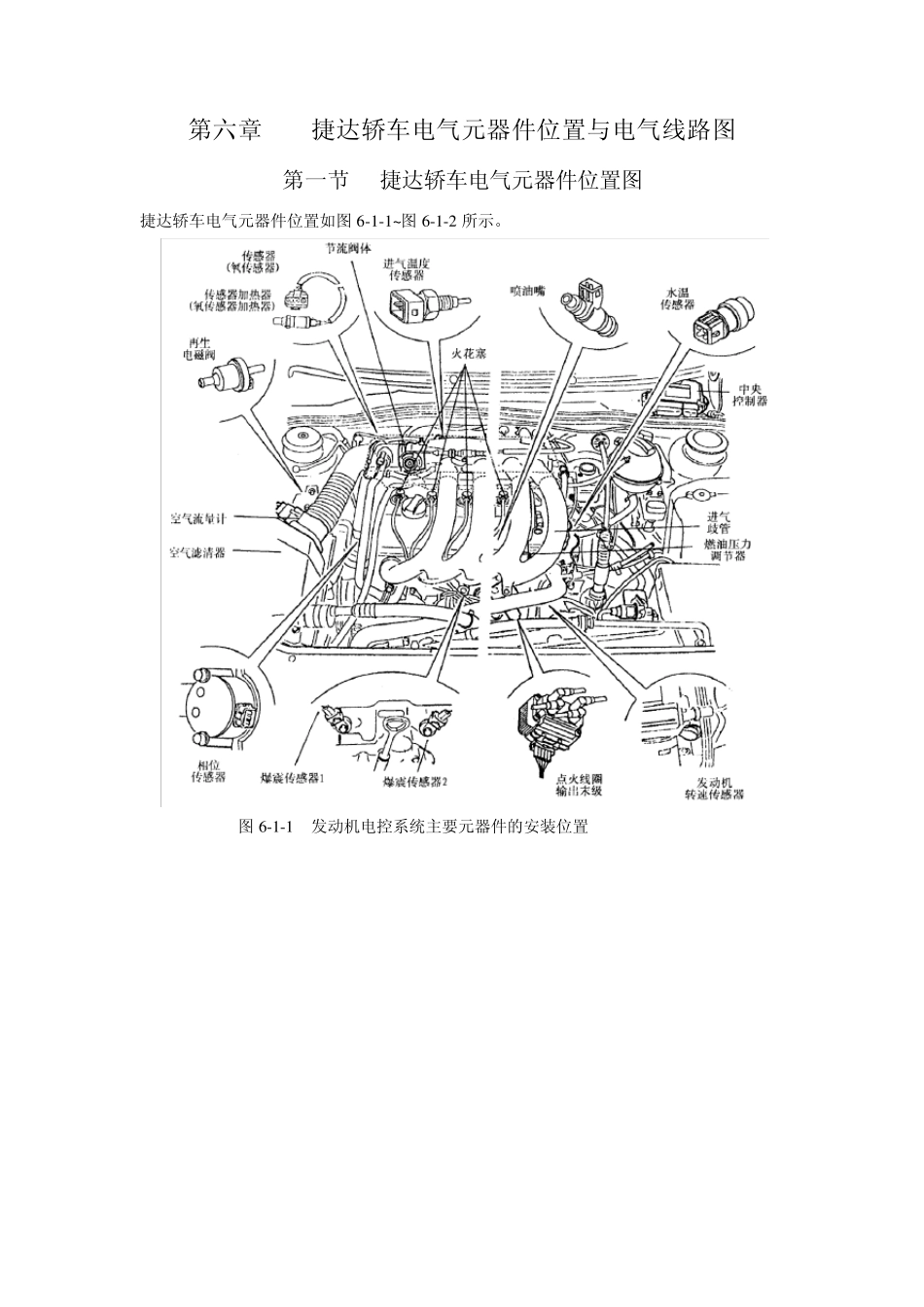

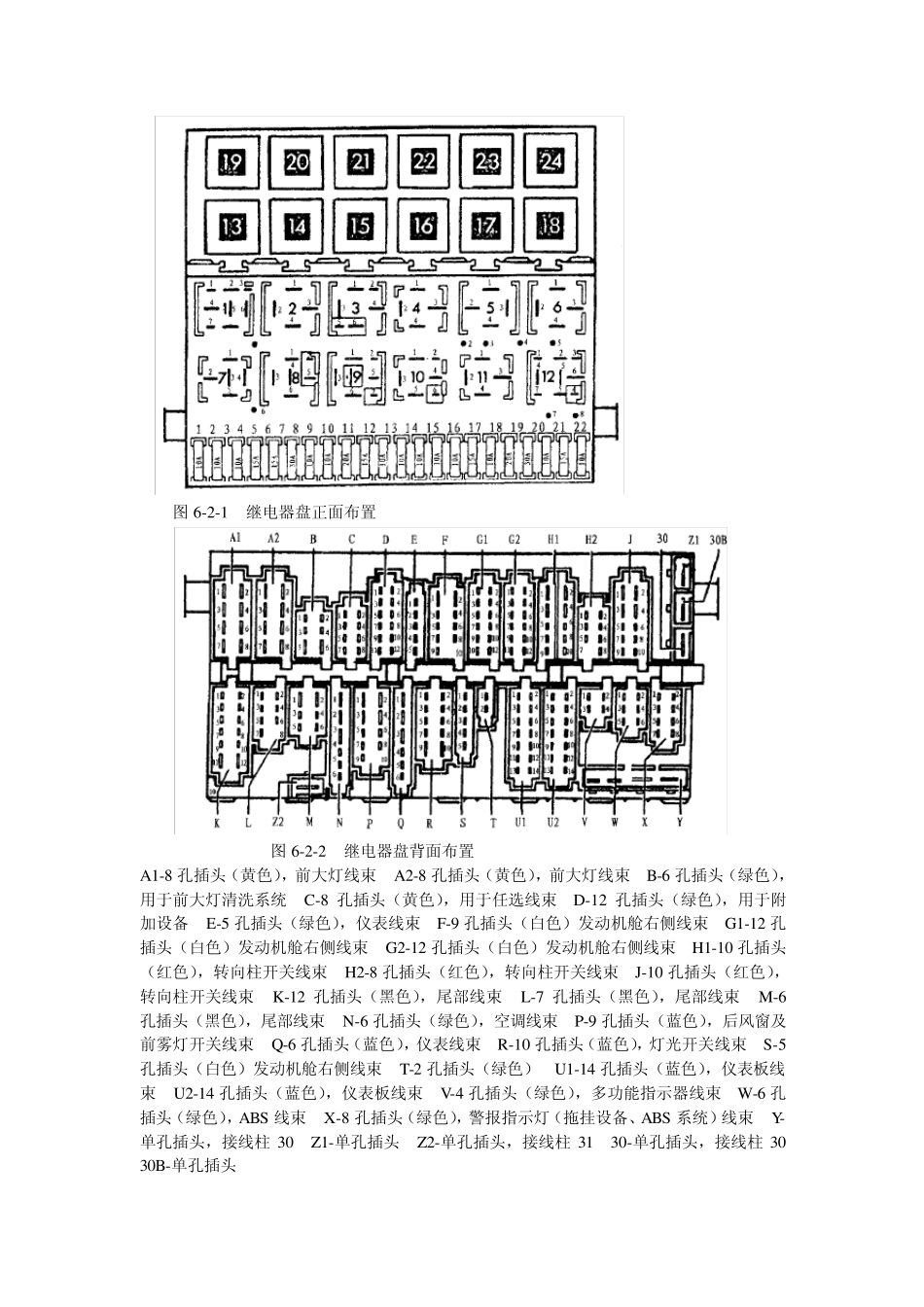

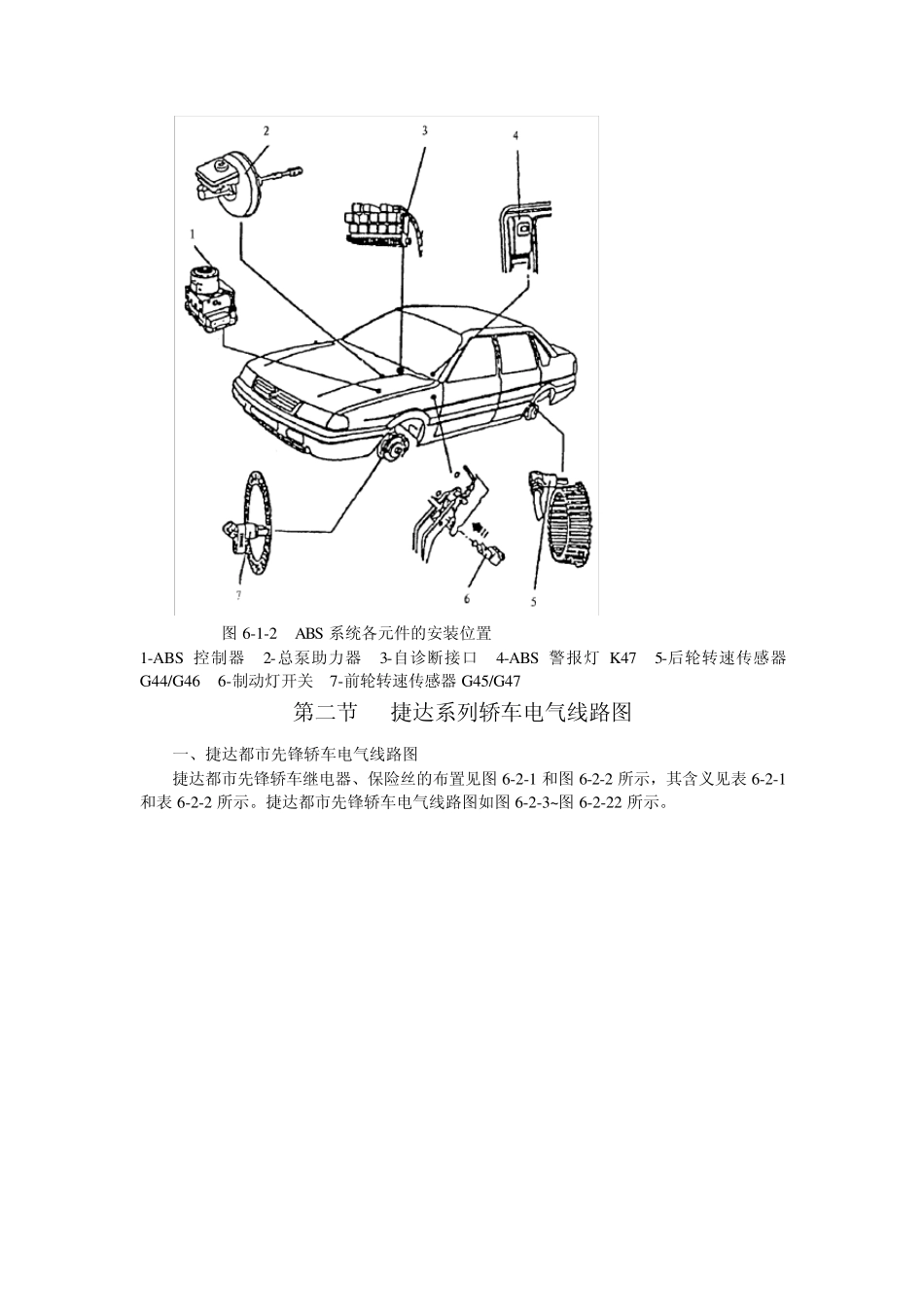

第六章 捷达轿车电气元器件位置与电气线路图 第一节 捷达轿车电气元器件位置图 捷达轿车电气元器件位置如图6-1-1~图6-1-2 所示。 图6-1-1 发动机电控系统主要元器件的安装位置 图6-1-2 ABS 系统各元件的安装位置 1-ABS 控制器 2-总泵助力器 3-自诊断接口 4-ABS 警报灯K47 5-后轮转速传感器G44/G46 6-制动灯开关 7-前轮转速传感器G45/G47 第二节 捷达系列轿车电气线路图 一、捷达都市先锋轿车电气线路图 捷达都市先锋轿车继电器、保险丝的布置见图6-2-1 和图6-2-2 所示,其含义见表 6-2-1和表 6-2-2 所示。捷达都市先锋轿车电气线路图如图6-2-3~图6-2-22 所示。 图6-2-1 继电器盘正面布置 图6-2-2 继电器盘背面布置 A1-8 孔插头(黄色),前大灯线束 A2-8 孔插头(黄色),前大灯线束 B-6 孔插头(绿色),用于前大灯清洗系统 C-8 孔插头(黄色),用于任选线束 D-12 孔插头(绿色),用于附加设备 E-5 孔插头(绿色),仪表线束 F-9 孔插头(白色)发动机舱右侧线束 G1-12 孔插头(白色)发动机舱右侧线束 G2-12 孔插头(白色)发动机舱右侧线束 H1-10 孔插头(红色),转向柱开关线束 H2-8 孔插头(红色),转向柱开关线束 J-10 孔插头(红色),转向柱开关线束 K-12 孔插头(黑色),尾部线束 L-7 孔插头(黑色),尾部线束 M-6孔插头(黑色),尾部线束 N-6 孔插头(绿色),空调线束 P-9 孔插头(蓝色),后风窗及前雾灯开关线束 Q-6 孔插头(蓝色),仪表线束 R-10 孔插头(蓝色),灯光开关线束 S-5孔插头(白色)发动机舱右侧线束 T-2 孔插头(绿色) U1-14 孔插头(蓝色),仪表板线束 U2-14 孔插头(蓝色),仪表板线束 V-4 孔插头(绿色),多功能指示器线束 W-6 孔插头(绿色),ABS 线束 X-8 孔插头(绿色),警报指示灯(拖挂设备、ABS 系统)线束 Y-单孔插头,接线柱30 Z1-单孔插头 Z2-单孔插头,接线柱31 30-单孔插头,接线柱30 30B-单孔插头 表6-2-1 保险丝的布置 序号 对应的用电器 容量/A 保险丝的颜色 1 左近光灯 10 红色 2 右近光灯 10 红色 3 仪表板照明灯、牌照灯 10 红色 4 杂物箱灯 15 蓝色 5 风窗刮水器、洗涤装置 15 蓝色 6 鼓风机 30 绿色 7 右尾灯、右停车灯 10 红色 8 左尾灯、左停车灯 10 红色 9 后窗除霜加热器 20 黄色 10 雾灯、后雾灯 15 蓝色 11 左远光灯 10 红...
