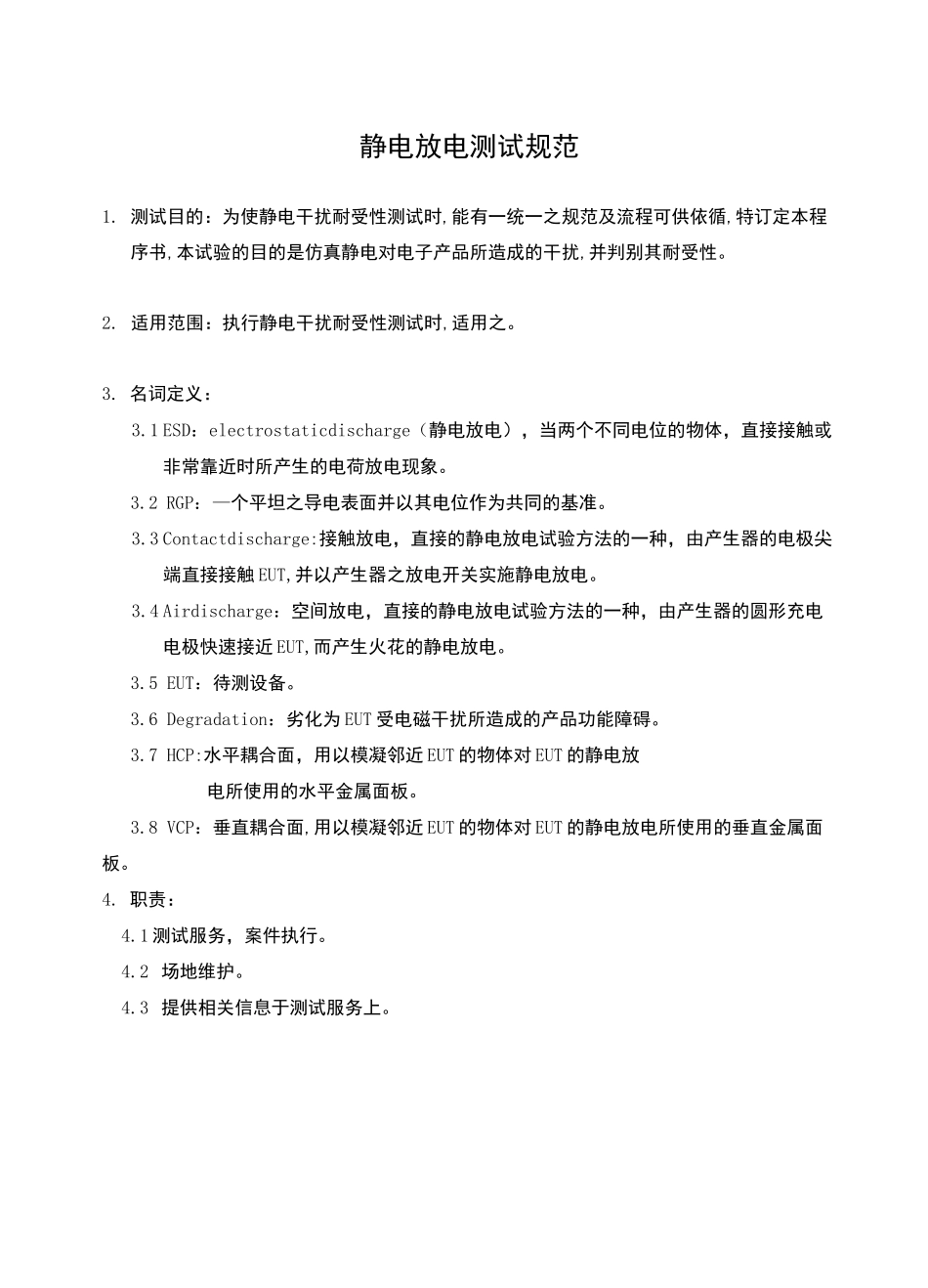

静电放电测试规范

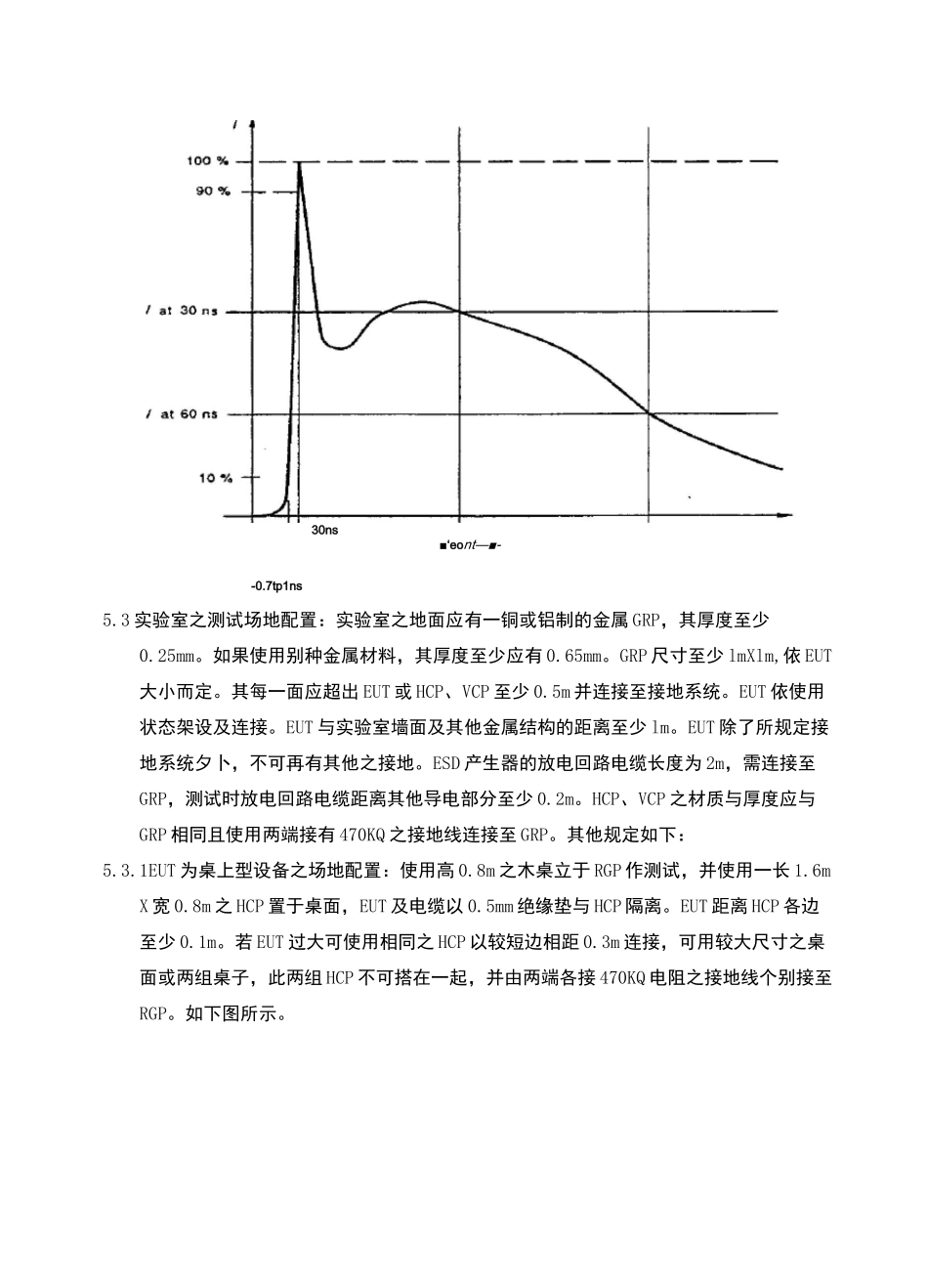

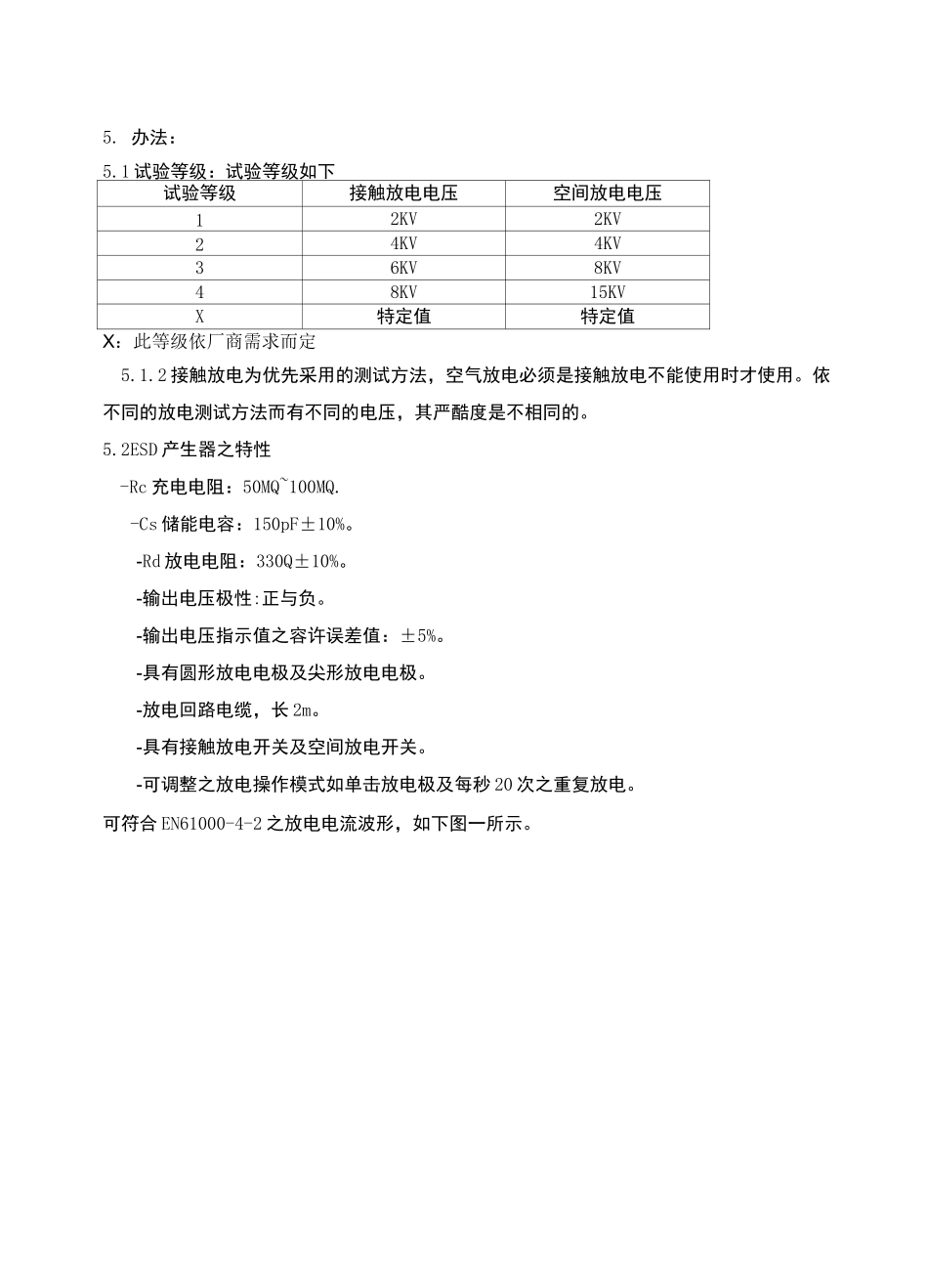

静电放电测试规范1. 测试目的：为使静电干扰耐受性测试时,能有一统一之规范及流程可供依循,特订定本程序书,本试验的目的是仿真静电对电子产品所造成的干扰,并判别其耐受性。2. 适用范围：执行静电干扰耐受性测试时,适用之。3. 名词定义：3.1 ESD：electrostaticdischarge（静电放电），当两个不同电位的物体，直接接触或非常靠近时所产生的电荷放电现象。3.2 RGP：—个平坦之导电表面并以其电位作为共同的基准。3.3 Contactdischarge:接触放电，直接的静电放电试验方法的一种，由产生器的电极尖端直接接触 EUT,并以产生器之放电开关实施静电放电。3.4 Airdischarge：空间放电，直接的静电放电试验方法的一种，由产生器的圆形充电电极快速接近 EUT,而产生火花的静电放电。3.5 EUT：待测设备。3.6 Degradation：劣化为 EUT 受电磁干扰所造成的产品功能障碍。3.7 HCP:水平耦合面，用以模凝邻近 EUT 的物体对 EUT 的静电放电所使用的水平金属面板。3.8 VCP：垂直耦合面,用以模凝邻近 EUT 的物体对 EUT 的静电放电所使用的垂直金属面板。4. 职责：4.1 测试服务，案件执行。4.2 场地维护。4.3 提供相关信息于测试服务上。5. 办法：5.1 试验等级：试验等级如下试验等级接触放电电压空间放电电压12KV2KV24KV4KV36KV8KV48KV15KVX特定值特定值X：此等级依厂商需求而定5.1.2 接触放电为优先采用的测试方法，空气放电必须是接触放电不能使用时才使用。依不同的放电测试方法而有不同的电压，其严酷度是不相同的。5.2ESD 产生器之特性-Rc 充电电阻：50MQ~100MQ.-Cs 储能电容：150pF±10%。-Rd 放电电阻：330Q±10%。-输出电压极性:正与负。-输出电压指示值之容许误差值：±5%。-具有圆形放电电极及尖形放电电极。-放电回路电缆，长 2m。-具有接触放电开关及空间放电开关。-可调整之放电操作模式如单击放电极及每秒 20 次之重复放电。可符合 EN61000-4-2 之放电电流波形，如下图一所示。30ns■‘eont—■--0.7tp1ns5.3 实验室之测试场地配置：实验室之地面应有一铜或铝制的金属 GRP，其厚度至少0.25mm。如果使用别种金属材料，其厚度至少应有 0.65mm。GRP 尺寸至少 lmXlm,依 EUT大小而定。其每一面应超出 EUT 或 HCP、VCP 至少 0.5m 并连接至接地系统。EUT 依使用状态架设及连接。EUT 与实验室墙面及其他金属结构的距离至少 lm。EUT 除了所规定接地系统夕卜，不可再有其他之接地。ESD 产生器的放电回路电...
