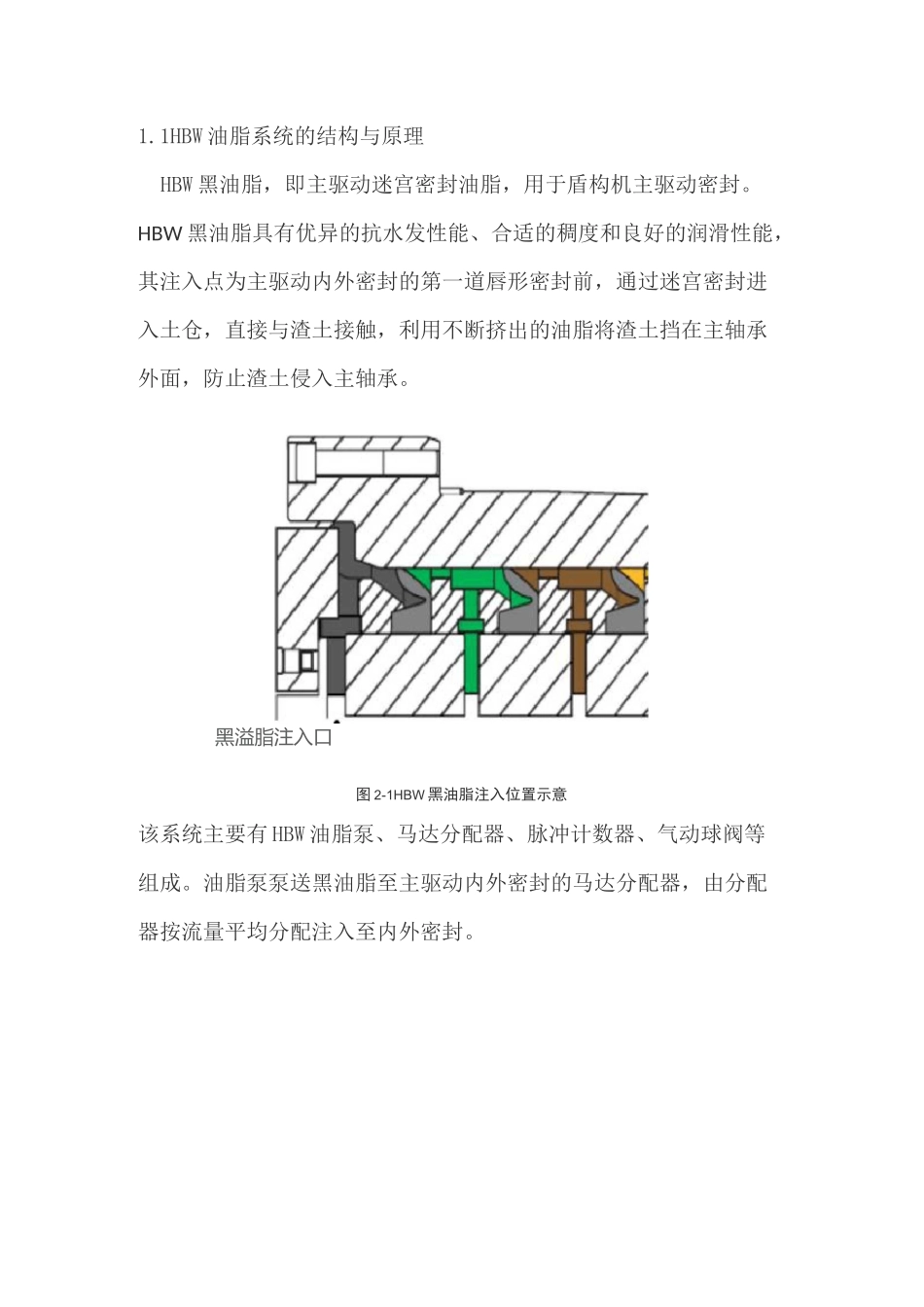

1.1HBW 油脂系统的结构与原理HBW 黑油脂,即主驱动迷宫密封油脂,用于盾构机主驱动密封。HBW 黑油脂具有优异的抗水发性能、合适的稠度和良好的润滑性能,其注入点为主驱动内外密封的第一道唇形密封前,通过迷宫密封进入土仓,直接与渣土接触,利用不断挤出的油脂将渣土挡在主轴承外面,防止渣土侵入主轴承。黑溢脂注入口图 2-1HBW 黑油脂注入位置示意该系统主要有 HBW 油脂泵、马达分配器、脉冲计数器、气动球阀等组成。油脂泵泵送黑油脂至主驱动内外密封的马达分配器,由分配器按流量平均分配注入至内外密封。图 2-2HBW 油脂泵图 2-3 马达分配阀(内密封)主轴承密封每分钟需要的黑油脂量是固定的,马达分配器内部齿轮转动一圈,其油脂排量为,达到黑油脂的需求量,因此油脂泵和马达分配器是间歇性工作(每分钟内动作持续时间约 8~10 秒)。系统的具体控制过程为:油脂泵工作,气动球阀打开,马达分配器开始转动。安装于四联马达分配器上脉冲计数器(接近开关)能够检测到轮齿的接近和离开,并发出一个脉冲信号,马达分配器内一个齿轮的齿数是 12,当马达分配器转动一圈时,脉冲计数器发出 12 个脉冲信号,PLC 系统判定这一分钟内排入黑油脂的供应量达到要求,发出控制信号关闭气动球阀和油脂泵空气管路上的电磁阀,油脂泵和马达分配器停止工作。下一分钟开始时,继续循环上述过程。1.2HBW 油脂系统的日常保养(含巡检)(1)检查油脂桶剩余油脂量,不够时提前将油脂准备好以及时更换。(2)检查油雾器油位,如果低于低液位,加注润滑油。(3)检查泵杆的油杯中润滑油是否足够或污染,及时添加或更滑润滑油(图 12)o(4)检查油脂泵的出口压力是否正常,如果过大则管路可能堵塞。(5)检查油脂泵的的工作是否正常,是否存在严重漏气,动作次数是否过慢(正常为 1~2 次/min)。(6)保持油脂泵的清洁。图 2-4 泵杆的油杯中添加润滑油1.3HBW 油脂系统常见故障及处理措施(1)泵杆漏油处理措施:漏油的原因一般是密封损坏,拆开泵杆处,更换密封。图 2-5HBW 油脂泵泵杆漏油(2)油脂泵动作缓慢处理措施:检查进气压力是否过低,必要时通过减压阀调节进气压力。(3)脉冲次数低于上位机设置次数报警处理措施:首先检查油脂泵是否工作正常,气压是否达到工作要求;其次检查管路是否有堵塞现象、马达分配器前气动球阀是否正常打开,如有堵塞及时处理;检查接近开关是否损坏(测量接近开关的电压信号是否正常),如果损坏则更...
