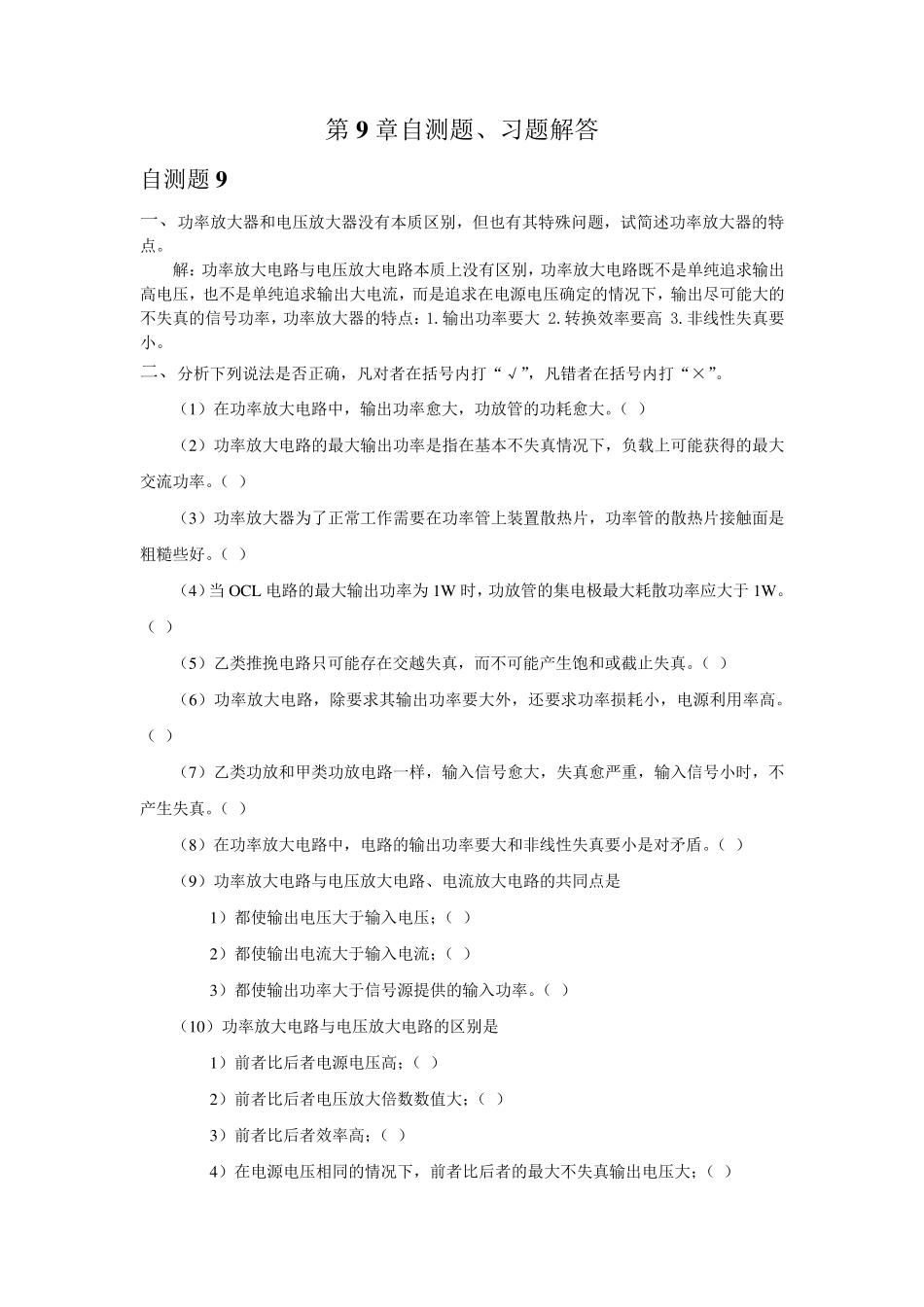

第9 章自测题、习题解答 自测题9 一、功率放大器和电压放大器没有本质区别，但也有其特殊问题，试简述功率放大器的特点。 解：功率放大电路与电压放大电路本质上没有区别，功率放大电路既不是单纯追求输出高电压，也不是单纯追求输出大电流，而是追求在电源电压确定的情况下，输出尽可能大的不失真的信号功率，功率放大器的特点：1.输出功率要大 2.转换效率要高 3.非线性失真要小。 二、分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。 （1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。（ ） （2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。（ ） （3）功率放大器为了正常工作需要在功率管上装置散热片，功率管的散热片接触面是粗糙些好。（ ） （4）当 OCL 电路的最大输出功率为 1W 时，功放管的集电极最大耗散功率应大于1W 。（ ） （5）乙类推挽电路只可能存在交越失真，而不可能产生饱和或截止失真。（ ） （6）功率放大电路，除要求其输出功率要大外，还要求功率损耗小，电源利用率高。（ ） （7）乙类功放和甲类功放电路一样，输入信号愈大，失真愈严重，输入信号小时，不产生失真。（ ） （8）在功率放大电路中，电路的输出功率要大和非线性失真要小是对矛盾。（ ） （9）功率放大电路与电压放大电路、电流放大电路的共同点是 1）都 使 输出电压大于输入电压；（ ） 2）都 使 输出电流大于输入电流；（ ） 3）都 使 输出功率大于信号源提 供 的输入功率。（ ） （10）功率放大电路与电压放大电路的区别是 1）前 者比 后 者电源电压高；（ ） 2）前 者比 后 者电压放大倍 数 数 值 大；（ ） 3）前 者比 后 者效率高；（ ） 4）在电源电压相 同的情况下，前 者比 后 者的最大不失真输出电压大；（ ） （11）功率放大电路与电流放大电路的区别是 1）前者比后者电流放大倍数大；（ ） 2）前者比后者效率高；（ ） 解： ⑴×，当输出电压峰值为 0.6Vcc 时，功放管的管耗最大约为最大输出功率的五分之一。 ⑵√， ⑶×，功率管的散热片接触面是平面，有利于钝化涂黑，侧边粗糙些好。 ⑷×，最大输出功率与管耗不是1：1 的关系，而是5：1 的关系。 ⑸×，功率管也有三种工作状态：放大，饱和，截止，取决于直流电路的情况。 ⑹√， ⑺×，甲类功率放大，不论信号多小，都存在...
