24 联想主板前置USB、音频接线图解 杨宇成发表于2011-4-24 11:55 分类: 电脑硬件浏览: 1543 评论: 5 【我来说两句】 一、联想主板电源开关、重启、硬盘灯、电源灯接线定义

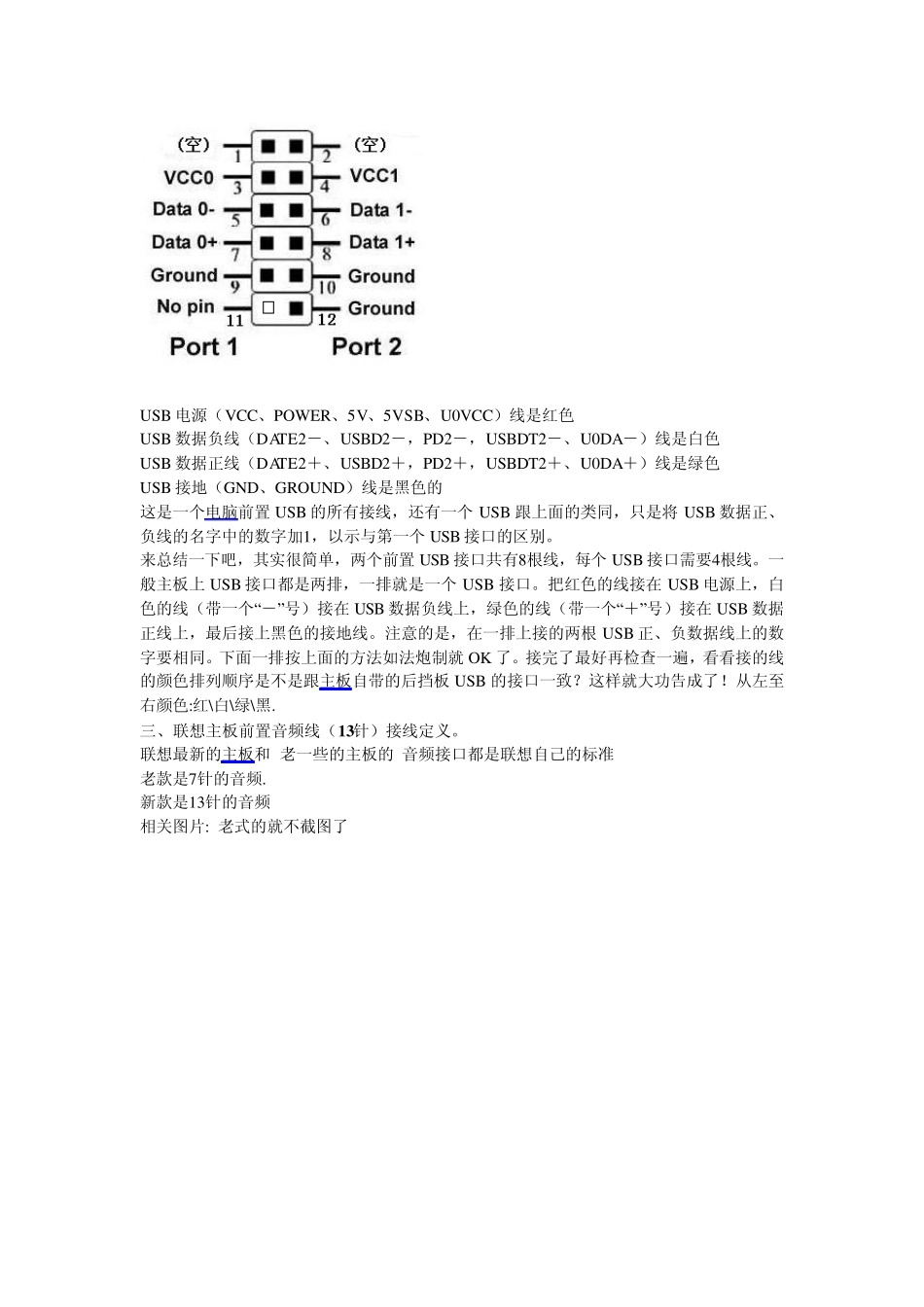

二、联想主板前置USB 接线定义
USB 电源（VCC、POWER、5V、5VSB、U0VCC）线是红色 USB 数据负线（DATE2－、USBD2－，PD2－，USBDT2－、U0DA－）线是白色 USB 数据正线（DATE2＋、USBD2＋，PD2＋，USBDT2＋、U0DA＋）线是绿色 USB 接地（GND、GROUND）线是黑色的 这是一个电脑前置 USB 的所有接线，还有一个 USB 跟上面的类同，只是将 USB 数据正、负线的名字中的数字加1，以示与第一个 USB 接口的区别
来总结一下吧，其实很简单，两个前置 USB 接口共有8根线，每个 USB 接口需要4根线
一般主板上 USB 接口都是两排，一排就是一个 USB 接口
把红色的线接在 USB 电源上，白色的线（带一个“－”号）接在 USB 数据负线上，绿色的线（带一个“＋”号）接在 USB 数据正线上，最后接上黑色的接地线
注意的是，在一排上接的两根 USB 正、负数据线上的数字要相同
下面一排按上面的方法如法炮制就 OK 了
接完了最好再检查一遍，看看接的线的颜色排列顺序是不是跟主板自带的后挡板 USB 的接口一致
这样就大功告成了
从左至右颜色:红\白\绿\黑

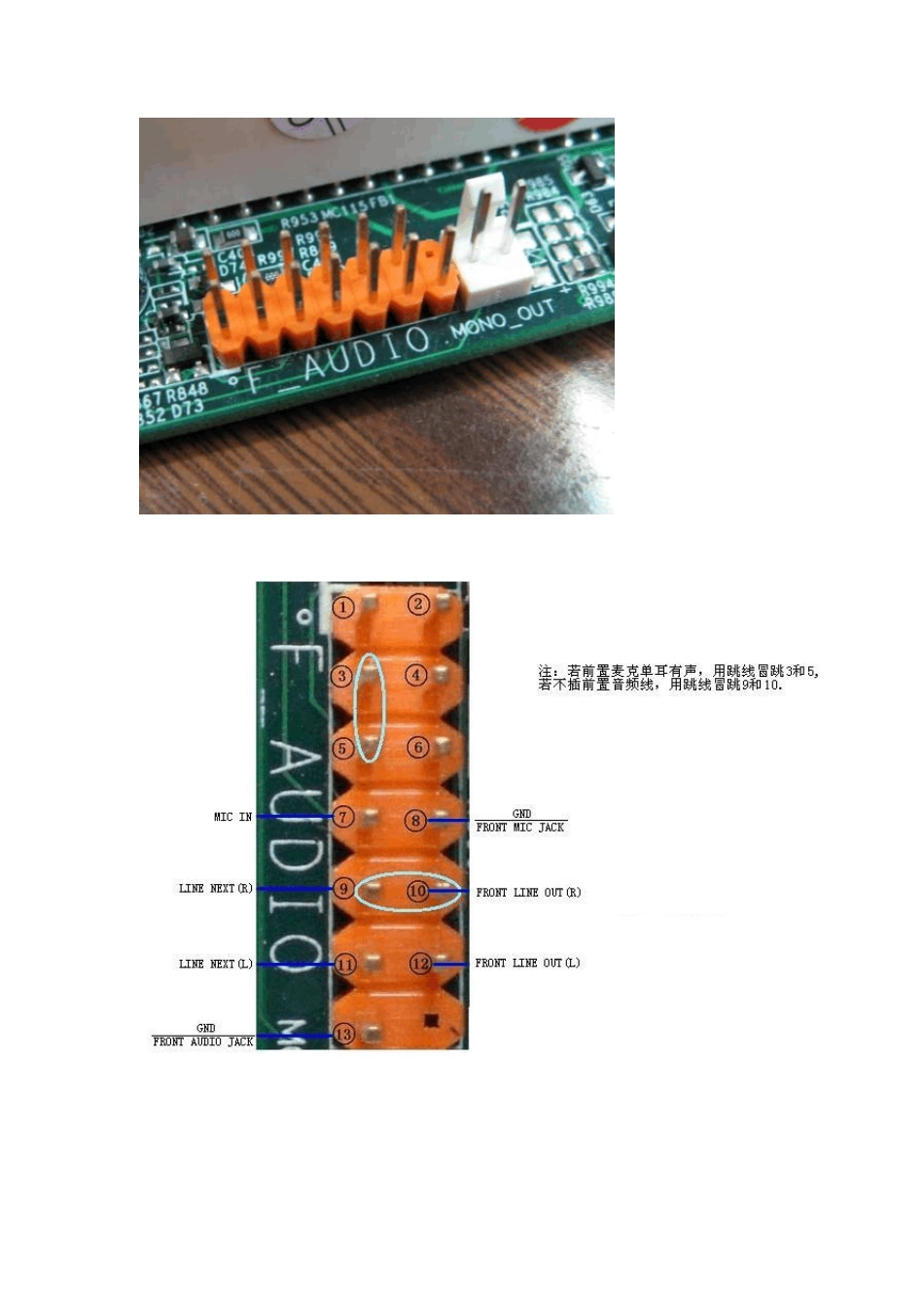

三、联想主板前置音频线（13针）接线定义
联想最新的主板和 老一些的主板的 音频接口都是联想自己的标准 老款是7针的音频
新款是13针的音频 相关图片: 老式的就不截图了 现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正
