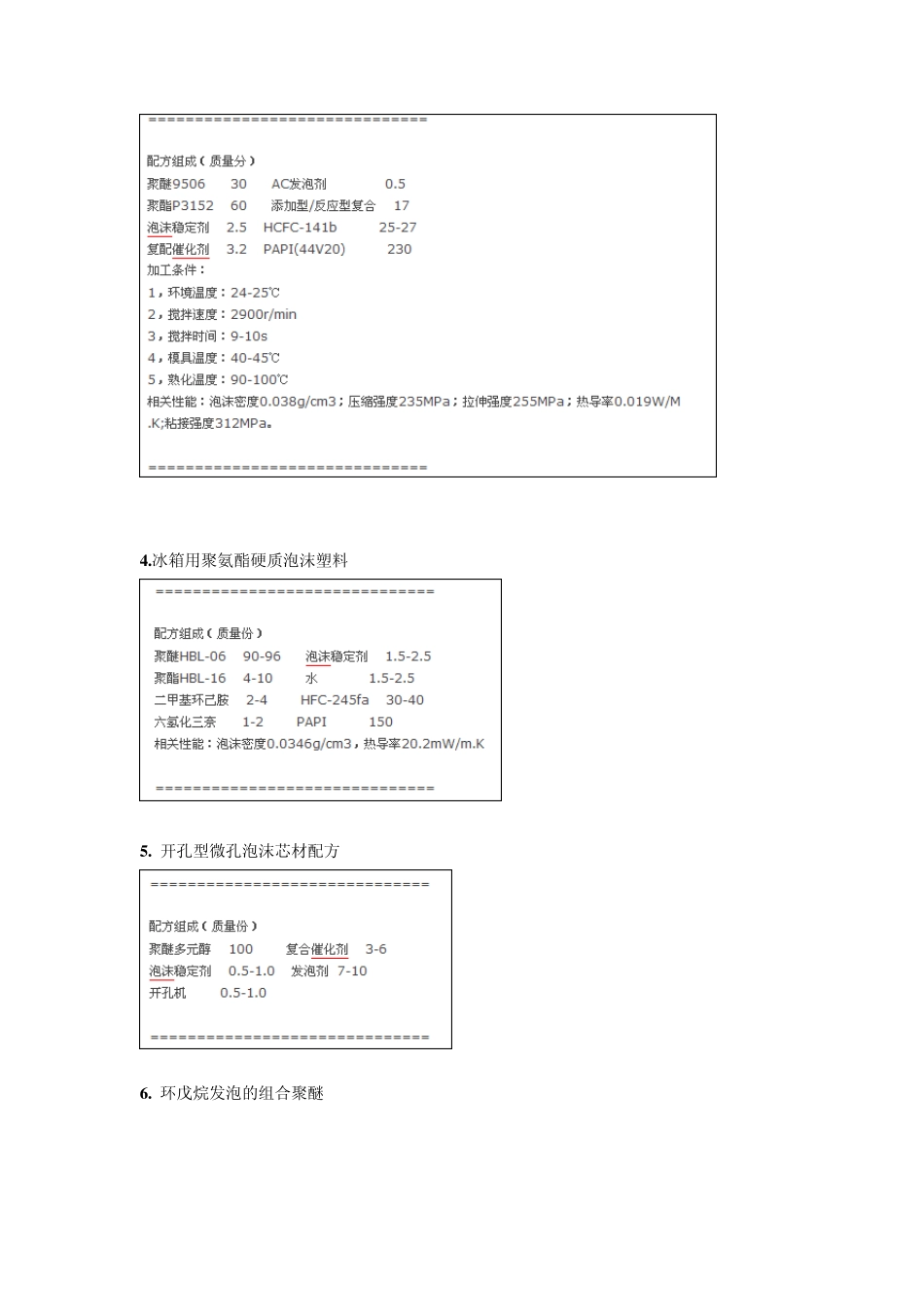

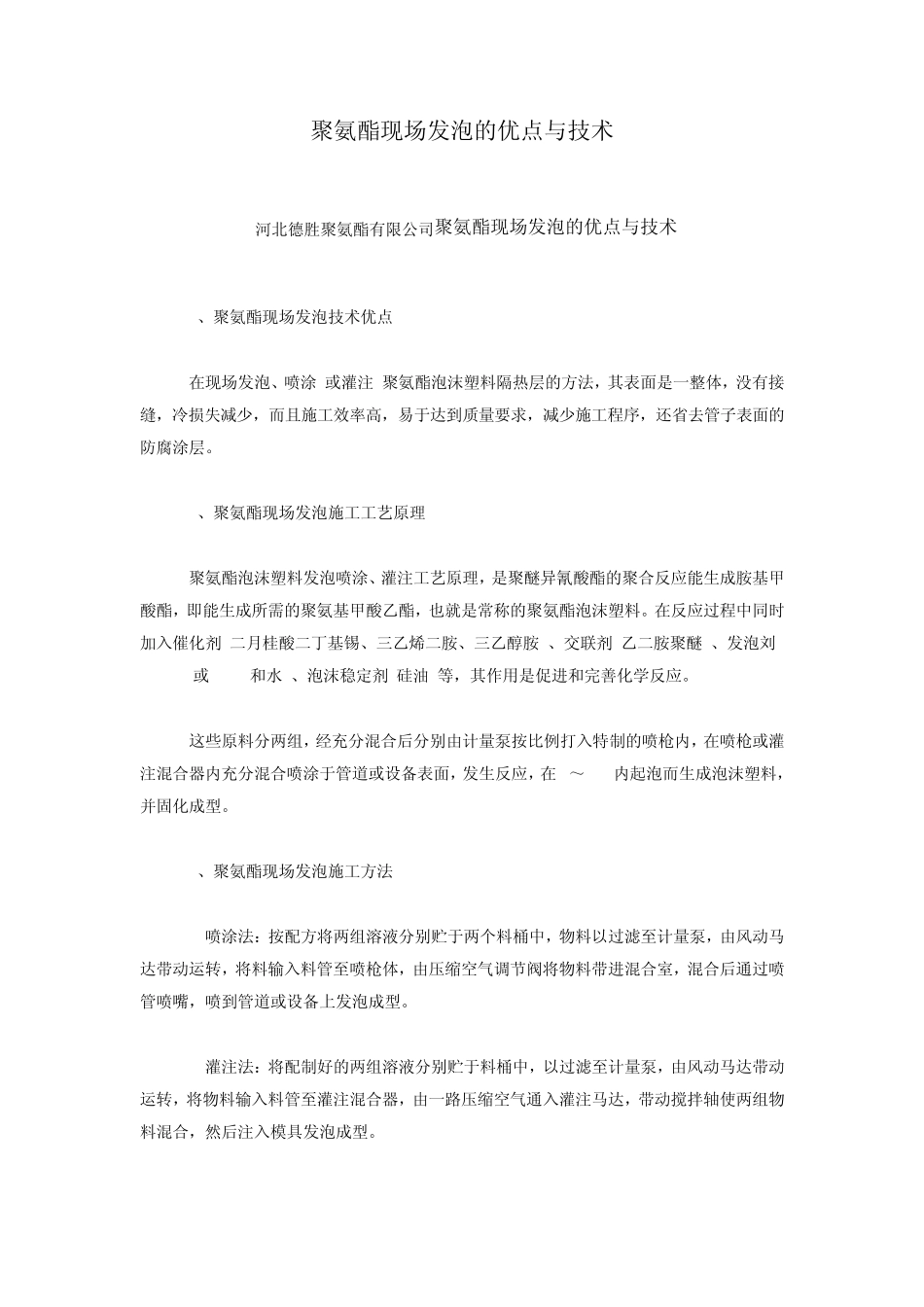

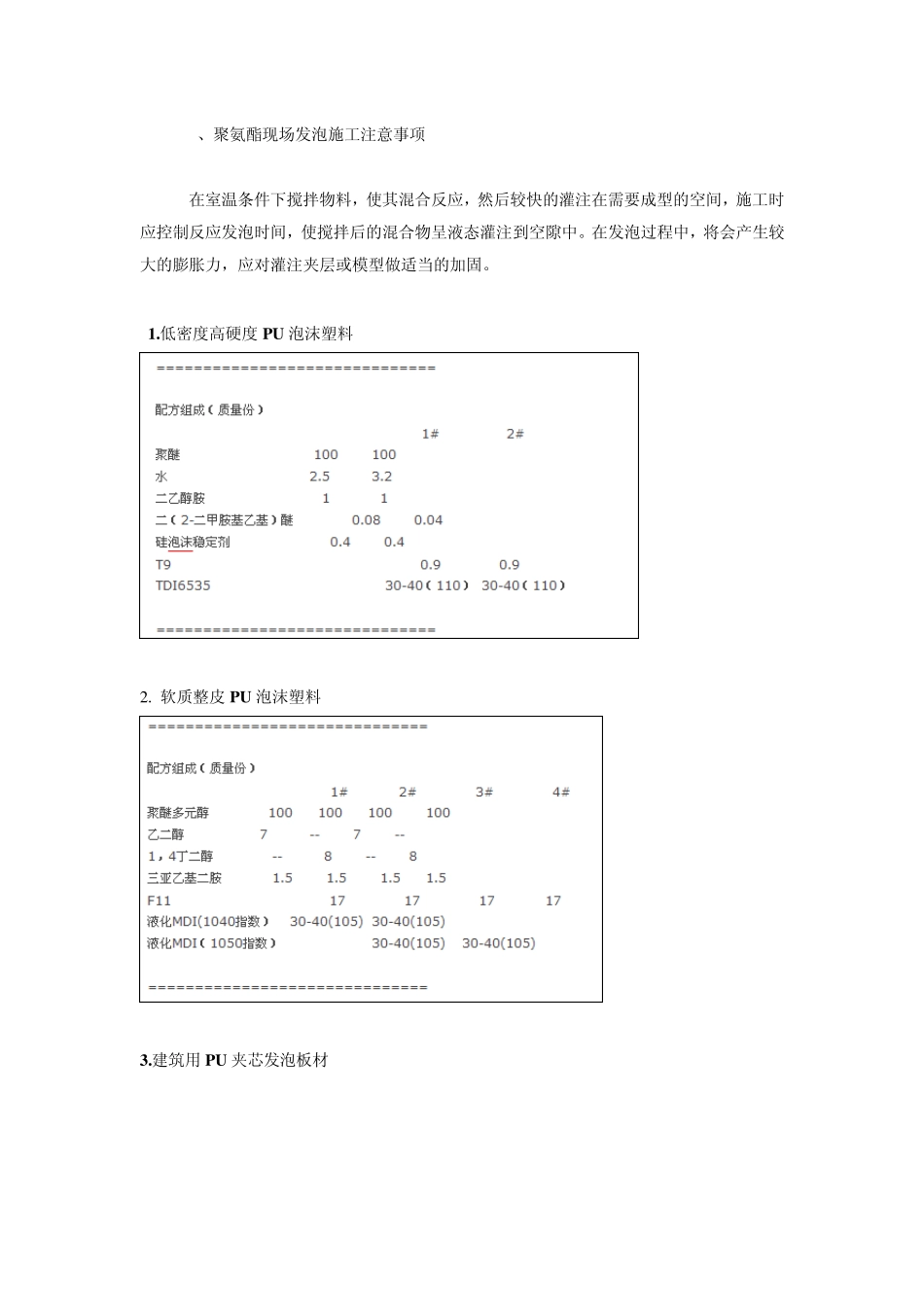

聚氨酯现场发泡的优点与技术 河北德胜聚氨酯有限公司聚氨酯现场发泡的优点与技术 1、聚氨酯现场发泡技术优点 在现场发泡、喷涂(或灌注)聚氨酯泡沫塑料隔热层的方法，其表面是一整体，没有接缝，冷损失减少，而且施工效率高，易于达到质量要求，减少施工程序，还省去管子表面的防腐涂层。 2、聚氨酯现场发泡施工工艺原理 聚氨酯泡沫塑料发泡喷涂、灌注工艺原理，是聚醚异氰酸酯的聚合反应能生成胺基甲酸酯，即能生成所需的聚氨基甲酸乙酯，也就是常称的聚氨酯泡沫塑料。在反应过程中同时加入催化剂(二月桂酸二丁基锡、三乙烯二胺、三乙醇胺)、交联剂(乙二胺聚醚)、发泡刘(R-113或 R-11和水)、泡沫稳定剂(硅油)等，其作用是促进和完善化学反应。 这些原料分两组，经充分混合后分别由计量泵按比例打入特制的喷枪内，在喷枪或灌注混合器内充分混合喷涂于管道或设备表面，发生反应，在 5～10S内起泡而生成泡沫塑料，并固化成型。 3、聚氨酯现场发泡施工方法 1)喷涂法：按配方将两组溶液分别贮于两个料桶中，物料以过滤至计量泵，由风动马达带动运转，将料输入料管至喷枪体，由压缩空气调节阀将物料带进混合室，混合后通过喷管喷嘴，喷到管道或设备上发泡成型。 2)灌注法：将配制好的两组溶液分别贮于料桶中，以过滤至计量泵，由风动马达带动运转，将物料输入料管至灌注混合器，由一路压缩空气通入灌注马达，带动搅拌轴使两组物料混合，然后注入模具发泡成型。 3、聚氨酯现场发泡施工注意事项 在室温条件下搅拌物料，使其混合反应，然后较快的灌注在需要成型的空间，施工时应控制反应发泡时间，使搅拌后的混合物呈液态灌注到空隙中。在发泡过程中，将会产生较大的膨胀力，应对灌注夹层或模型做适当的加固。 1.低密度高硬度 PU 泡沫塑料 2 . 软质整皮 PU 泡沫塑料 3.建筑用 PU 夹芯发泡板材 4 .冰箱用聚氨酯硬质泡沫塑料 5 . 开孔型微孔泡沫芯材配方 6 . 环戊烷发泡的组合聚醚 7. 组合聚醚 W F101 配方 8. 复合面料泡沫垫 9. 软质 PU 泡沫塑料 10. 聚醚型块状 PU 软质泡沫塑料 11. PU 硬质泡沫塑料 12. 聚氨酯泡沫塑料 13. 低密度开孔 PU 泡沫 14. 高回弹性软质 PU 泡沫塑料 15. 高回弹 PU 座垫泡沫塑料 16. 高回弹块状PU 泡沫塑料 17. 中硬度高回弹PU 泡沫塑料 18. 低密度低硬度高回弹PU 泡沫塑料 绝密资料---PU 制造技术 以下内容会员跟帖回复才能看到 =================...
