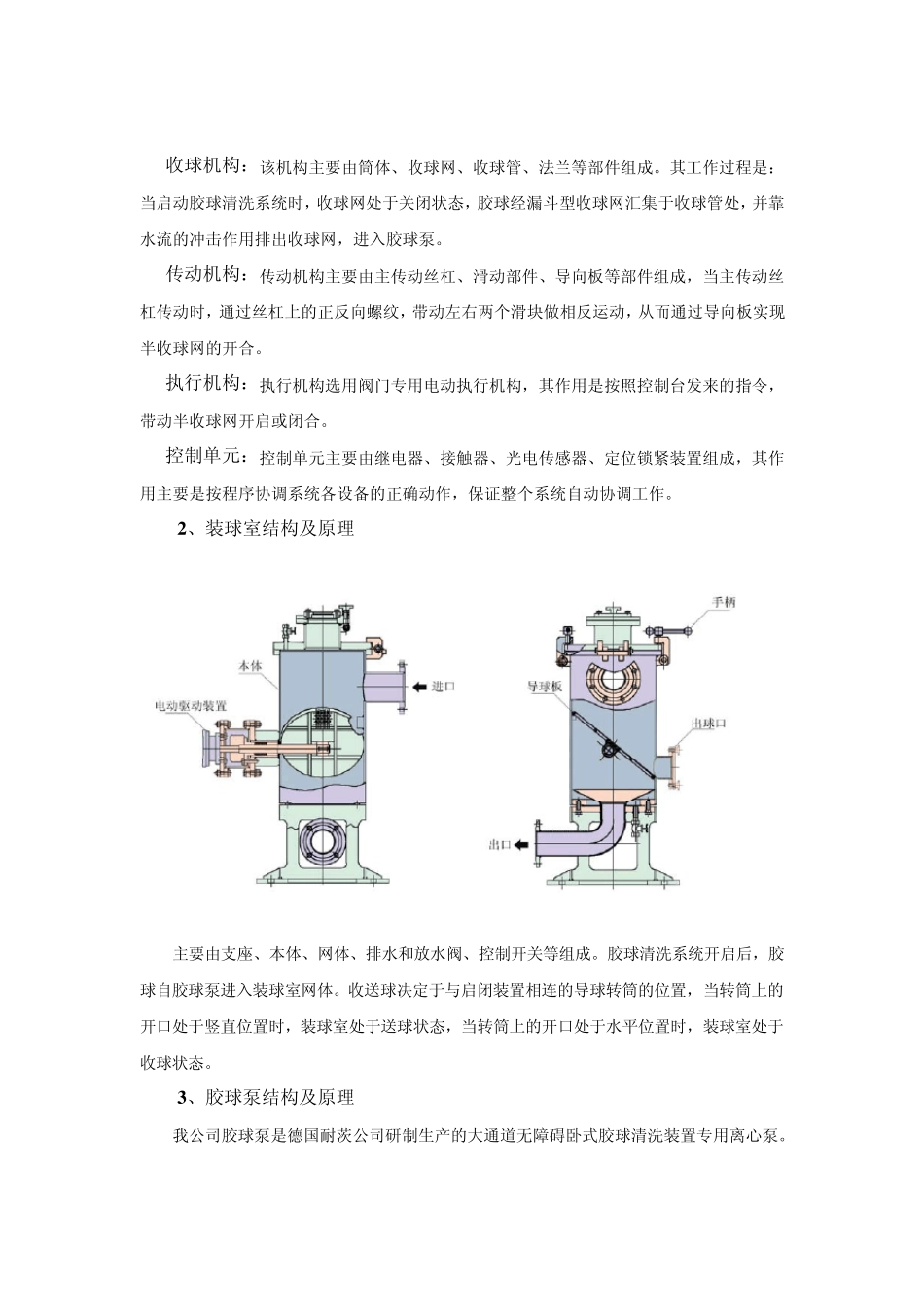

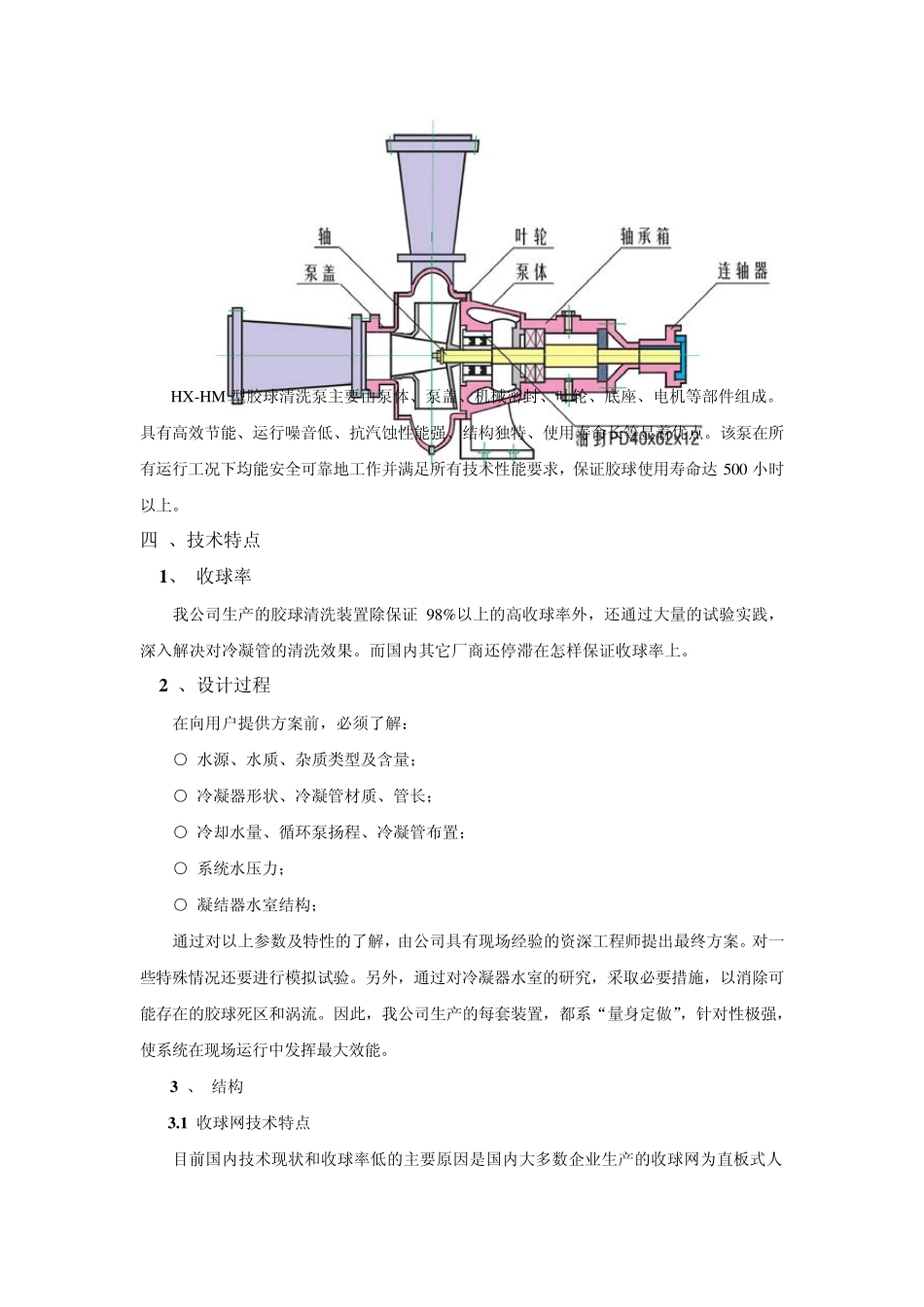

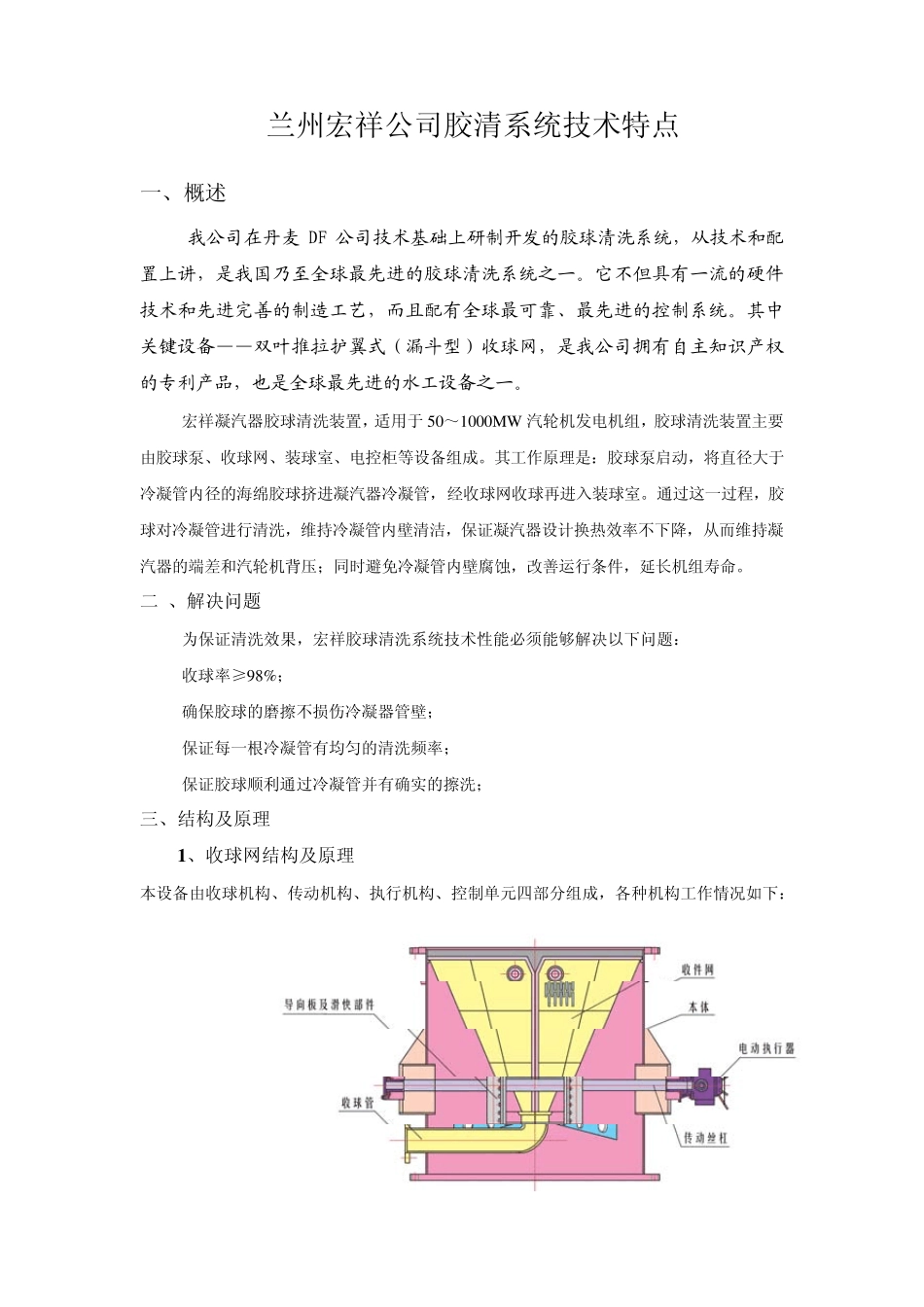

兰州宏祥公司胶清系统技术特点 一、概述 我公司在丹麦DF 公司技术基础上研制开发的胶球清洗系统，从技术和配置上讲，是我国乃至全球最先进的胶球清洗系统之一。它不但具有一流的硬件技术和先进完善的制造工艺，而且配有全球最可靠、最先进的控制系统。其中关键设备——双叶推拉护翼式（漏斗型）收球网，是我公司拥有自主知识产权的专利产品，也是全球最先进的水工设备之一。 宏祥凝汽器胶球清洗装置，适用于 50～1000MW 汽轮机发电机组，胶球清洗装置主要由胶球泵、收球网、装球室、电控柜等设备组成。其工作原理是：胶球泵启动，将直径大于冷凝管内径的海绵胶球挤进凝汽器冷凝管，经收球网收球再进入装球室。通过这一过程，胶球对冷凝管进行清洗，维持冷凝管内壁清洁，保证凝汽器设计换热效率不下降，从而维持凝汽器的端差和汽轮机背压；同时避免冷凝管内壁腐蚀，改善运行条件，延长机组寿命。 二 、解决问题 为保证清洗效果，宏祥胶球清洗系统技术性能必须能够解决以下问题： 收球率≥98%； 确保胶球的磨擦不损伤冷凝器管壁； 保证每一根冷凝管有均匀的清洗频率； 保证胶球顺利通过冷凝管并有确实的擦洗； 三、结构及原理 1 、收球网结构及原理 本设备由收球机构、传动机构、执行机构、控制单元四部分组成，各种机构工作情况如下： 收球机构：该机构主要由筒体、收球网、收球管、法兰等部件组成。其工作过程是：当启动胶球清洗系统时，收球网处于关闭状态，胶球经漏斗型收球网汇集于收球管处，并靠水流的冲击作用排出收球网，进入胶球泵。 传动机构：传动机构主要由主传动丝杠、滑动部件、导向板等部件组成，当主传动丝杠传动时，通过丝杠上的正反向螺纹，带动左右两个滑块做相反运动，从而通过导向板实现半收球网的开合。 执行机构：执行机构选用阀门专用电动执行机构，其作用是按照控制台发来的指令，带动半收球网开启或闭合。 控制单元：控制单元主要由继电器、接触器、光电传感器、定位锁紧装置组成，其作用主要是按程序协调系统各设备的正确动作，保证整个系统自动协调工作。 2 、装球室结构及原理 主要由支座、本体、网体、排水和放水阀、控制开关等组成。胶球清洗系统开启后，胶球自胶球泵进入装球室网体。收送球决定于与启闭装置相连的导球转筒的位置，当转筒上的开口处于竖直位置时，装球室处于送球状态，当转筒上的开口处于水平位置时，装球室处于收球状态。 3 、胶球泵结构及原理 我公司胶球泵是德国耐茨...
