综合管路桥架设计

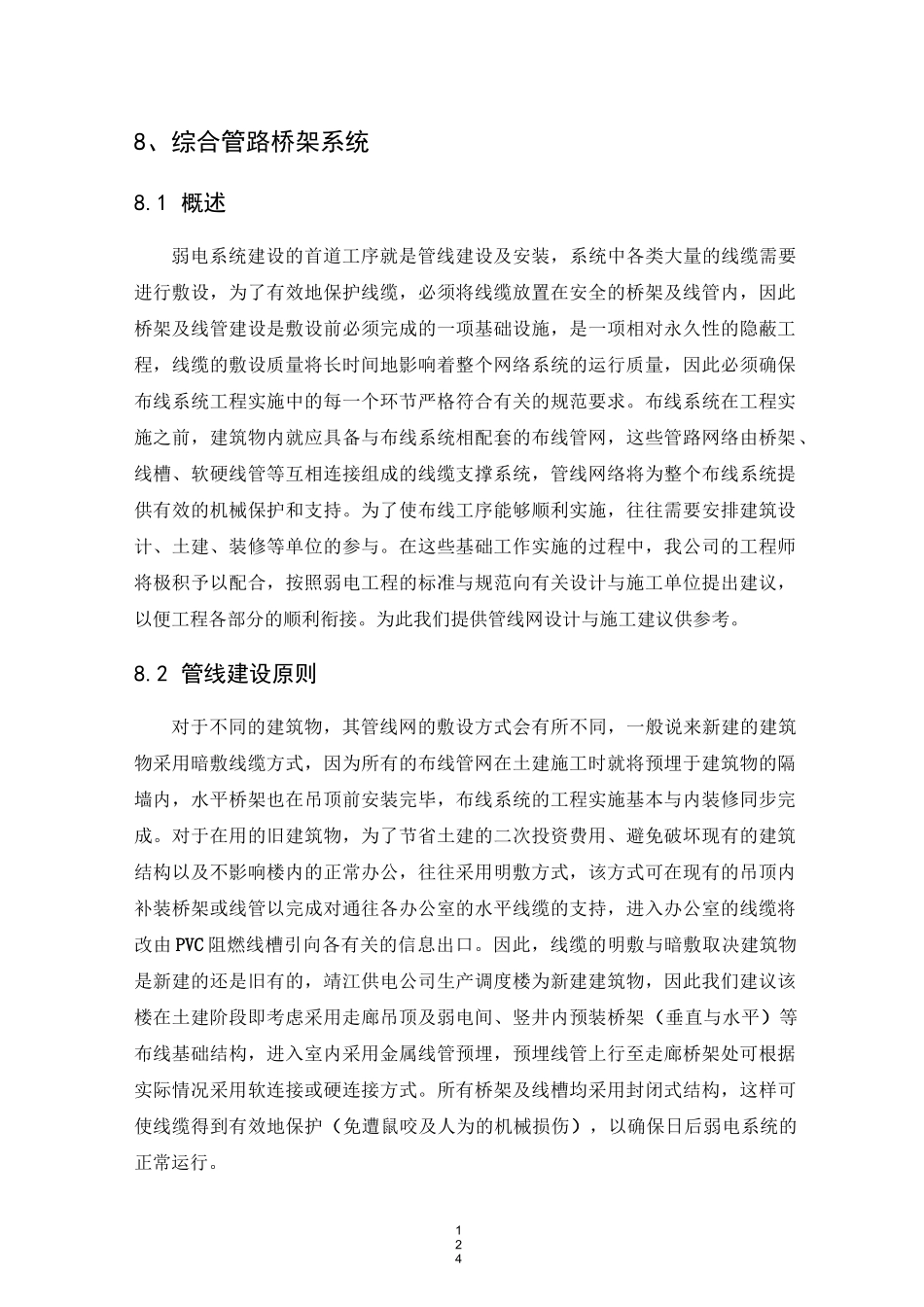

综合管路桥架设计_第1页
1/8

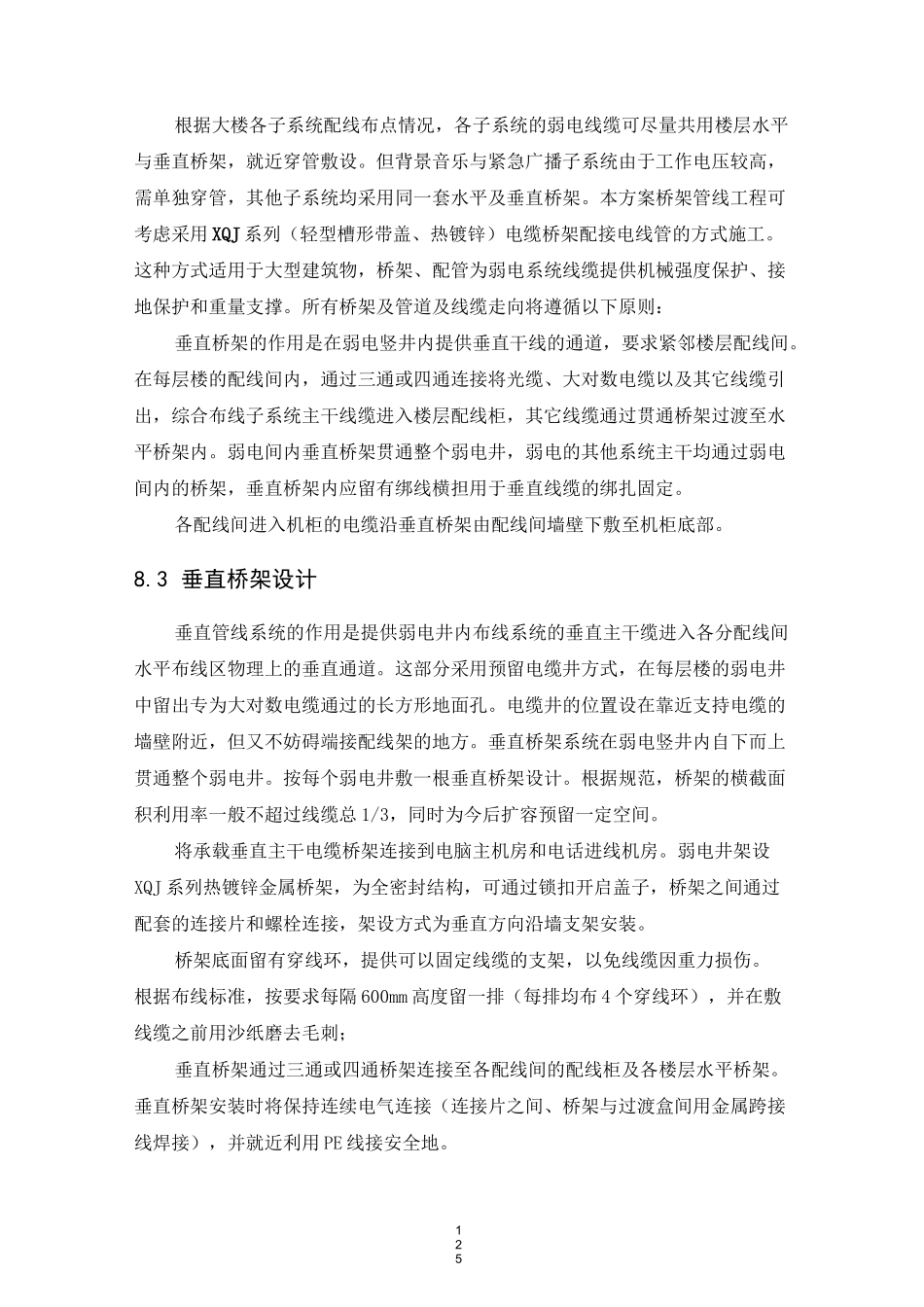

综合管路桥架设计_第2页
2/8

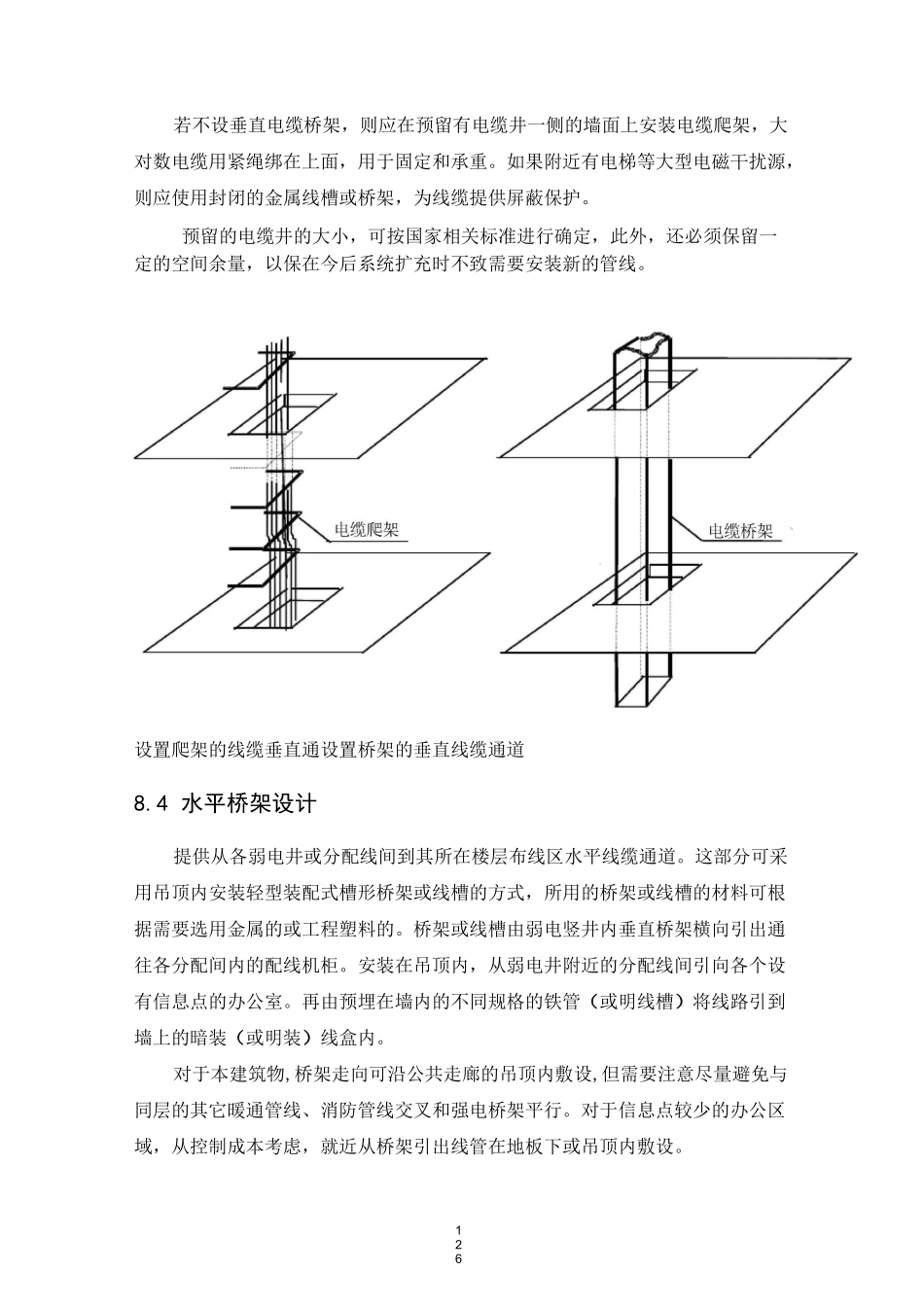

综合管路桥架设计_第3页
3/8
1248、综合管路桥架系统8.1 概述弱电系统建设的首道工序就是管线建设及安装,系统中各类大量的线缆需要进行敷设,为了有效地保护线缆,必须将线缆放置在安全的桥架及线管内,因此桥架及线管建设是敷设前必须完成的一项基础设施,是一项相对永久性的隐蔽工程,线缆的敷设质量将长时间地影响着整个网络系统的运行质量,因此必须确保布线系统工程实施中的每一个环节严格符合有关的规范要求。布线系统在工程实施之前,建筑物内就应具备与布线系统相配套的布线管网,这些管路网络由桥架、线槽、软硬线管等互相连接组成的线缆支撑系统,管线网络将为整个布线系统提供有效的机械保护和支持。为了使布线工序能够顺利实施,往往需要安排建筑设计、土建、装修等单位的参与。在这些基础工作实施的过程中,我公司的工程师将极积予以配合,按照弱电工程的标准与规范向有关设计与施工单位提出建议,以便工程各部分的顺利衔接。为此我们提供管线网设计与施工建议供参考。8.2 管线建设原则对于不同的建筑物,其管线网的敷设方式会有所不同,一般说来新建的建筑物采用暗敷线缆方式,因为所有的布线管网在土建施工时就将预埋于建筑物的隔墙内,水平桥架也在吊顶前安装完毕,布线系统的工程实施基本与内装修同步完成。对于在用的旧建筑物,为了节省土建的二次投资费用、避免破坏现有的建筑结构以及不影响楼内的正常办公,往往采用明敷方式,该方式可在现有的吊顶内补装桥架或线管以完成对通往各办公室的水平线缆的支持,进入办公室的线缆将改由 PVC 阻燃线槽引向各有关的信息出口。因此,线缆的明敷与暗敷取决建筑物是新建的还是旧有的,靖江供电公司生产调度楼为新建建筑物,因此我们建议该楼在土建阶段即考虑采用走廊吊顶及弱电间、竖井内预装桥架(垂直与水平)等布线基础结构,进入室内采用金属线管预埋,预埋线管上行至走廊桥架处可根据实际情况采用软连接或硬连接方式。所有桥架及线槽均采用封闭式结构,这样可使线缆得到有效地保护(免遭鼠咬及人为的机械损伤),以确保日后弱电系统的正常运行。125根据大楼各子系统配线布点情况,各子系统的弱电线缆可尽量共用楼层水平与垂直桥架,就近穿管敷设。但背景音乐与紧急广播子系统由于工作电压较高,需单独穿管,其他子系统均采用同一套水平及垂直桥架。本方案桥架管线工程可考虑采用 XQJ 系列(轻型槽形带盖、热镀锌)电缆桥架配接电线管的方式施工。这种方式适用于大型建筑物,桥架、配管为弱电系统线缆提供...
