差动保护的工作原理

差动保护的工作原理_第1页
1/9

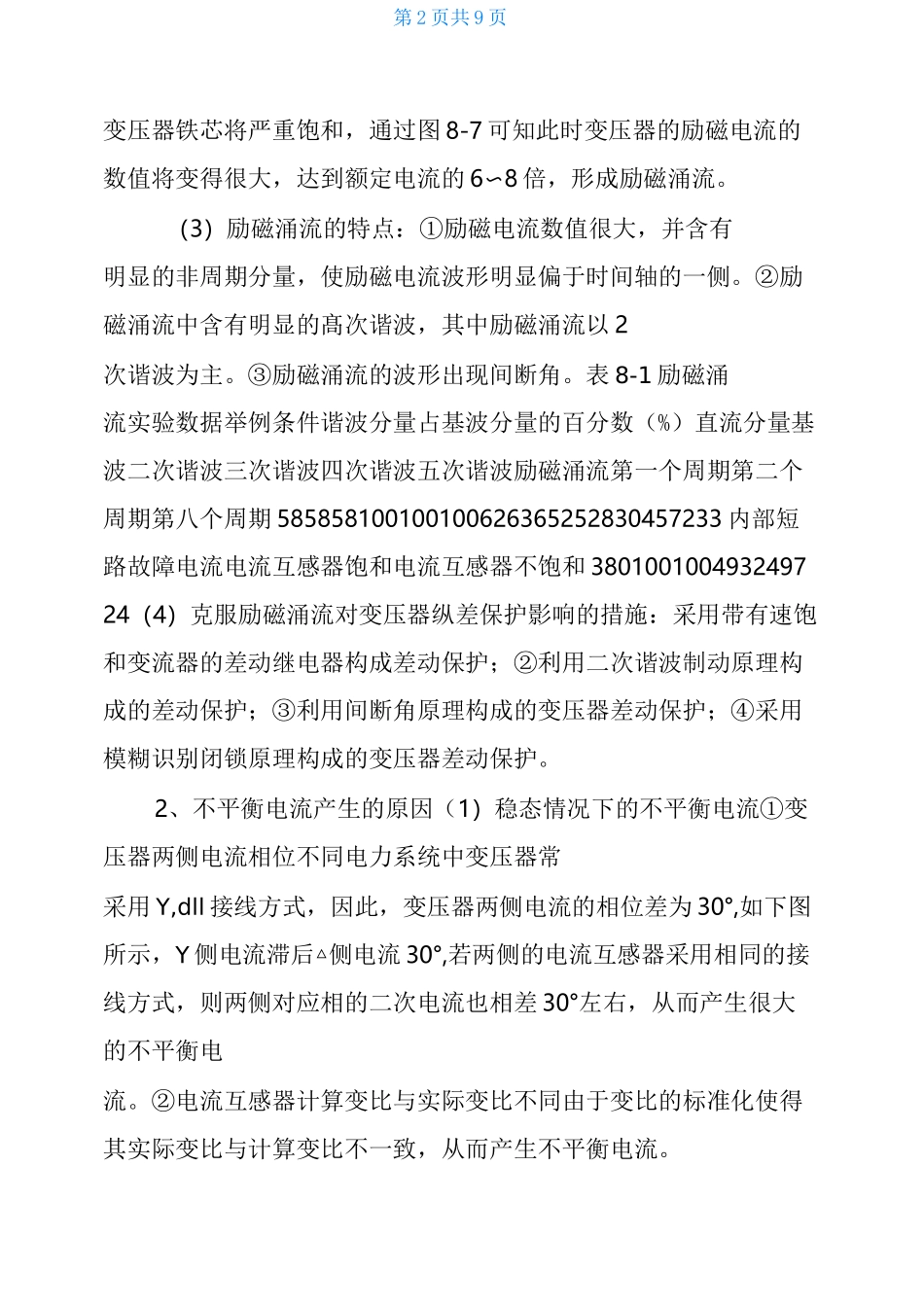

差动保护的工作原理_第2页
2/9

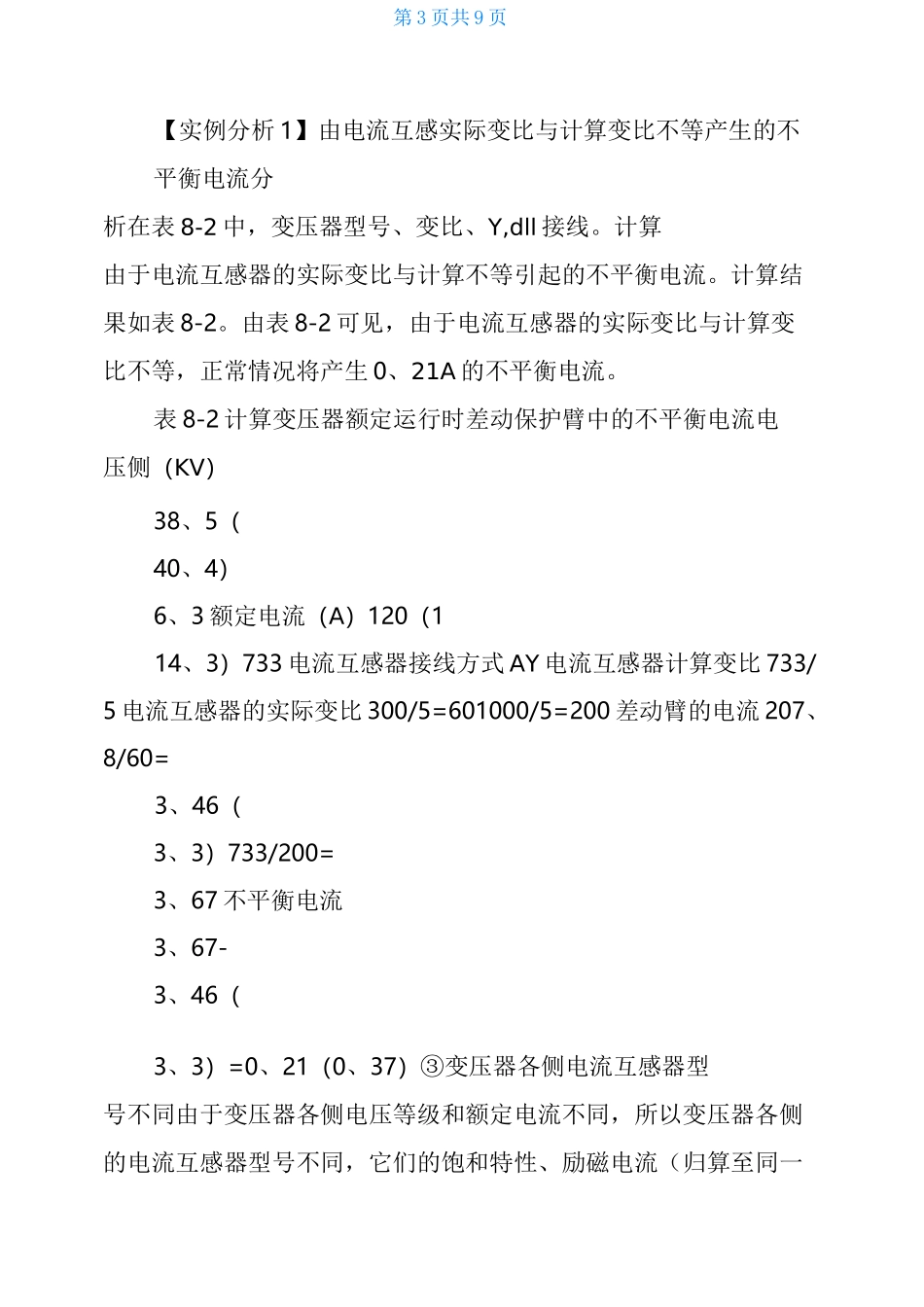

差动保护的工作原理_第3页
3/9
第 1 页共 9 页差动保护的工作原理1、变压器差动保护的工作原理与线路纵差保护的原理相同,都是比较被保护设备各侧电流的相位和数值的大小。2、变压器差动保护与线路差动保护的区别:由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。因此,为了保证纵差动保护的正确工作,须适当选择各侧电流互感器的变比,及各侧电流相位的补偿使得正常运行和区外短路故障时,两侧二次电流相等。例如图 8-5 所示的双绕组变压器,应使8、3、2 变压器纵差动保护的特点1、励磁涌流的特点及克服励磁涌流的方法(1)励磁涌流:在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下,变压器励磁电流的数值可达变压器额定 6〜8 倍变压器励磁电流通常称为励磁涌流。(2)产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压 90°,在电压瞬时值 u 二 0 瞬间合闸,铁芯中的磁通应为-①m。但由于铁心中的磁通不能突变,因此将出现一个非周期分量的磁通+①m,如果考虑剩磁① r,这样经过半过周期后铁心中的磁通将达到 2①m+①r,其幅值为如图 8-6 所示。此时第 2 页共 9 页变压器铁芯将严重饱和,通过图 8-7 可知此时变压器的励磁电流的数值将变得很大,达到额定电流的 6〜8 倍,形成励磁涌流。(3)励磁涌流的特点:①励磁电流数值很大,并含有明显的非周期分量,使励磁电流波形明显偏于时间轴的一侧。②励磁涌流中含有明显的髙次谐波,其中励磁涌流以 2次谐波为主。③励磁涌流的波形出现间断角。表 8-1 励磁涌流实验数据举例条件谐波分量占基波分量的百分数(%)直流分量基波二次谐波三次谐波四次谐波五次谐波励磁涌流第一个周期第二个周期第八个周期 585858100100100626365252830457233 内部短路故障电流电流互感器饱和电流互感器不饱和 380100100493249724(4)克服励磁涌流对变压器纵差保护影响的措施:采用带有速饱和变流器的差动继电器构成差动保护;②利用二次谐波制动原理构成的差动保护;③利用间断角原理构成的变压器差动保护;④采用模糊识别闭锁原理构成的变压器差动保护。2、不平衡电流产生的原因(1)稳态情况下的不平衡电流①变压器两侧电流相位不同电力系统中变压器常采用 Y,dll 接线方式,因此,变压器两侧电流的相位差为 30°,如下图所示,Y 侧电流滞后△侧电流 30°,若两侧的电流互感器采用相同的接线方式,则两侧对应...
