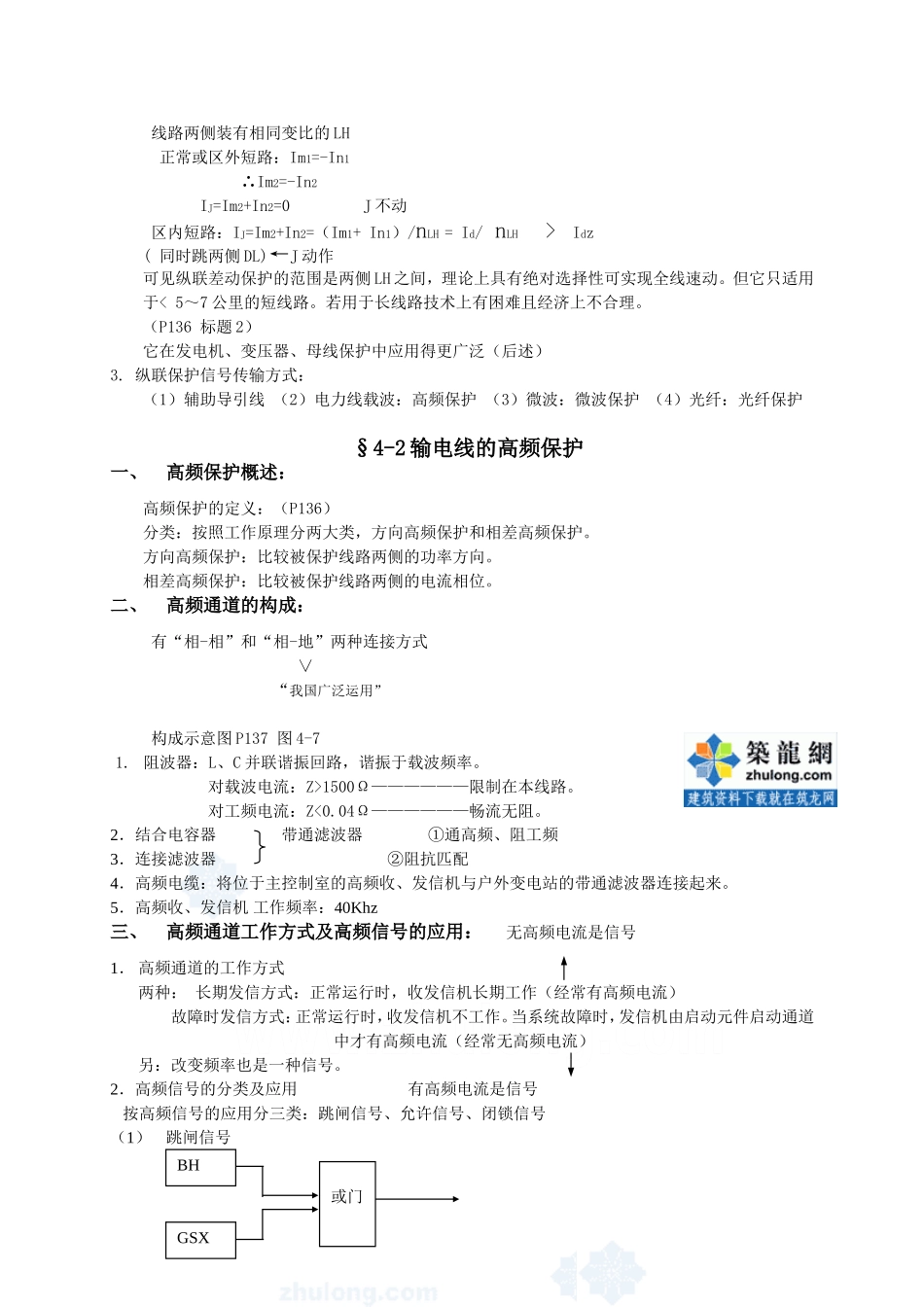

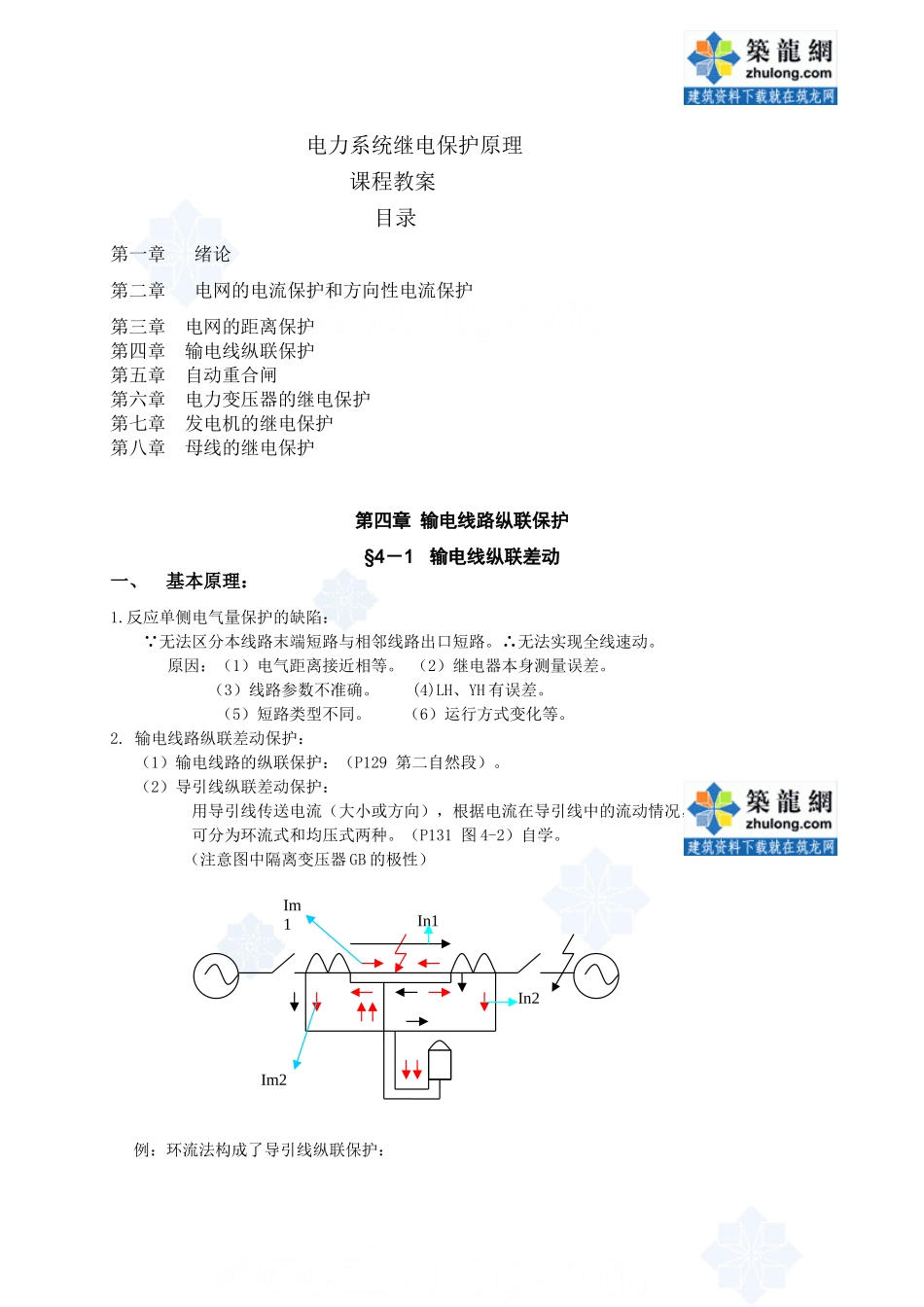

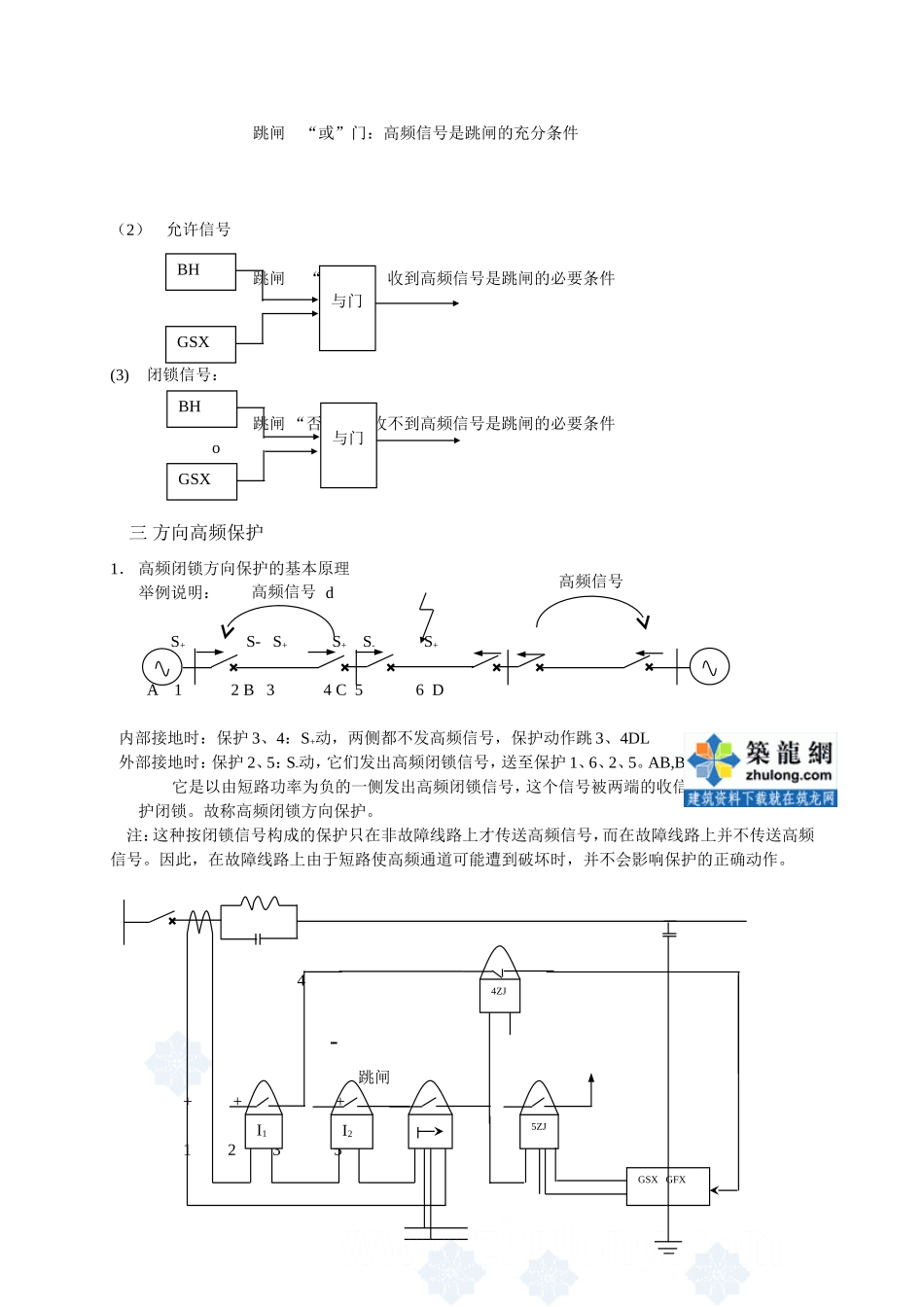

电力系统继电保护原理课程教案目录第一章绪论第二章电网的电流保护和方向性电流保护第三章电网的距离保护第四章输电线纵联保护第五章自动重合闸第六章电力变压器的继电保护第七章发电机的继电保护第八章母线的继电保护第四章输电线路纵联保护§4－1输电线纵联差动一、基本原理：1.反应单侧电气量保护的缺陷： 无法区分本线路末端短路与相邻线路出口短路。∴无法实现全线速动。原因：（1）电气距离接近相等。（2）继电器本身测量误差。（3）线路参数不准确。(4)LH、YH有误差。（5）短路类型不同。（6）运行方式变化等。2.输电线路纵联差动保护：（1）输电线路的纵联保护：（P129第二自然段）。（2）导引线纵联差动保护：用导引线传送电流（大小或方向），根据电流在导引线中的流动情况，可分为环流式和均压式两种。（P131图4-2）自学。（注意图中隔离变压器GB的极性）例：环流法构成了导引线纵联保护：IIn1Im2In2Im1线路两侧装有相同变比的LH正常或区外短路：Im1=-In1∴Im2=-In2IJ=Im2+In2=0J不动区内短路：IJ=Im2+In2=（Im1+In1）/nLH=Id/nLH>Idz(同时跳两侧DL)←J动作可见纵联差动保护的范围是两侧LH之间，理论上具有绝对选择性可实现全线速动。但它只适用于<5～7公里的短线路。若用于长线路技术上有困难且经济上不合理。（P136标题2）它在发电机、变压器、母线保护中应用得更广泛（后述）3.纵联保护信号传输方式：（1）辅助导引线（2）电力线载波：高频保护（3）微波：微波保护（4）光纤：光纤保护§4-2输电线的高频保护一、高频保护概述：高频保护的定义：（P136）分类：按照工作原理分两大类，方向高频保护和相差高频保护。方向高频保护：比较被保护线路两侧的功率方向。相差高频保护：比较被保护线路两侧的电流相位。二、高频通道的构成：有“相-相”和“相-地”两种连接方式∨“我国广泛运用”构成示意图P137图4-71.阻波器：L、C并联谐振回路，谐振于载波频率。对载波电流：Z>1500Ω——————限制在本线路。对工频电流：Z<0.04Ω——————畅流无阻。2．结合电容器带通滤波器①通高频、阻工频3．连接滤波器②阻抗匹配4．高频电缆：将位于主控制室的高频收、发信机与户外变电站的带通滤波器连接起来。5．高频收、发信机工作频率：40Khz三、高频通道工作方式及高频信号的应用：无高频电流是信号1．高频通道的工作方式两种：长期发信方式：正常运行时，收发信机长期工作（经常有高频电流）故障时发信方式：正常运行时，收发信机不工作。当系统故障时，发信机由启动元件启动通道中才有高频电流（经常无高频电流）另：改变频率也是一种信号。2．高频信号的分类及应用有高频电流是信号按高频信号的应用分三类：跳闸信号、允许信号、闭锁信号（1）跳闸信号BHGSX或门跳闸“或”门：高频信号是跳闸的充分条件（2）允许信号跳闸“与”门：收到高频信号是跳闸的必要条件(3)闭锁信号：跳闸“否”门：收不到高频信号是跳闸的必要条件o三方向高频保护1．高频闭锁方向保护的基本原理举例说明：dS+S-S+S+S-S+A12B34C56D内部接地时：保护3、4：S+动，两侧都不发高频信号，保护动作跳3、4DL外部接地时：保护2、5：S-动，它们发出高频闭锁信号，送至保护1、6、2、5。AB,BC线路均保持不动它是以由短路功率为负的一侧发出高频闭锁信号，这个信号被两端的收信机所接收，而把保护闭锁。故称高频闭锁方向保护。注：这种按闭锁信号构成的保护只在非故障线路上才传送高频信号，而在故障线路上并不传送高频信号。因此，在故障线路上由于短路使高频通道可能遭到破坏时，并不会影响保护的正确动作。4-跳闸+++1235BHGSX与门BHGSX与门I25ZJI14ZJGSXGFX高频信号高频信号-UJ半套高频闭锁方向保护原理接线（电流启动方式）（1）组成：I1起动元件1：灵敏度较高，起动发信机发信I2起动元件2：灵敏度较低，起动保护的跳闸回路3功率方向元件：判断短路功率的方向4ZJ中间继电器：内部短路时，停止发信5ZJ极化继电器（双线圈）：工作线圈接方向元件输出，制动线圈接收信机的输出（2）工作情况：①外部短路时：I1I2动AB线，B侧S-I14ZJ常闭触点起动发信3不动5ZJ制动A侧S+3动4动停止发信I+动5ZJ工作、制动线圈均有...
