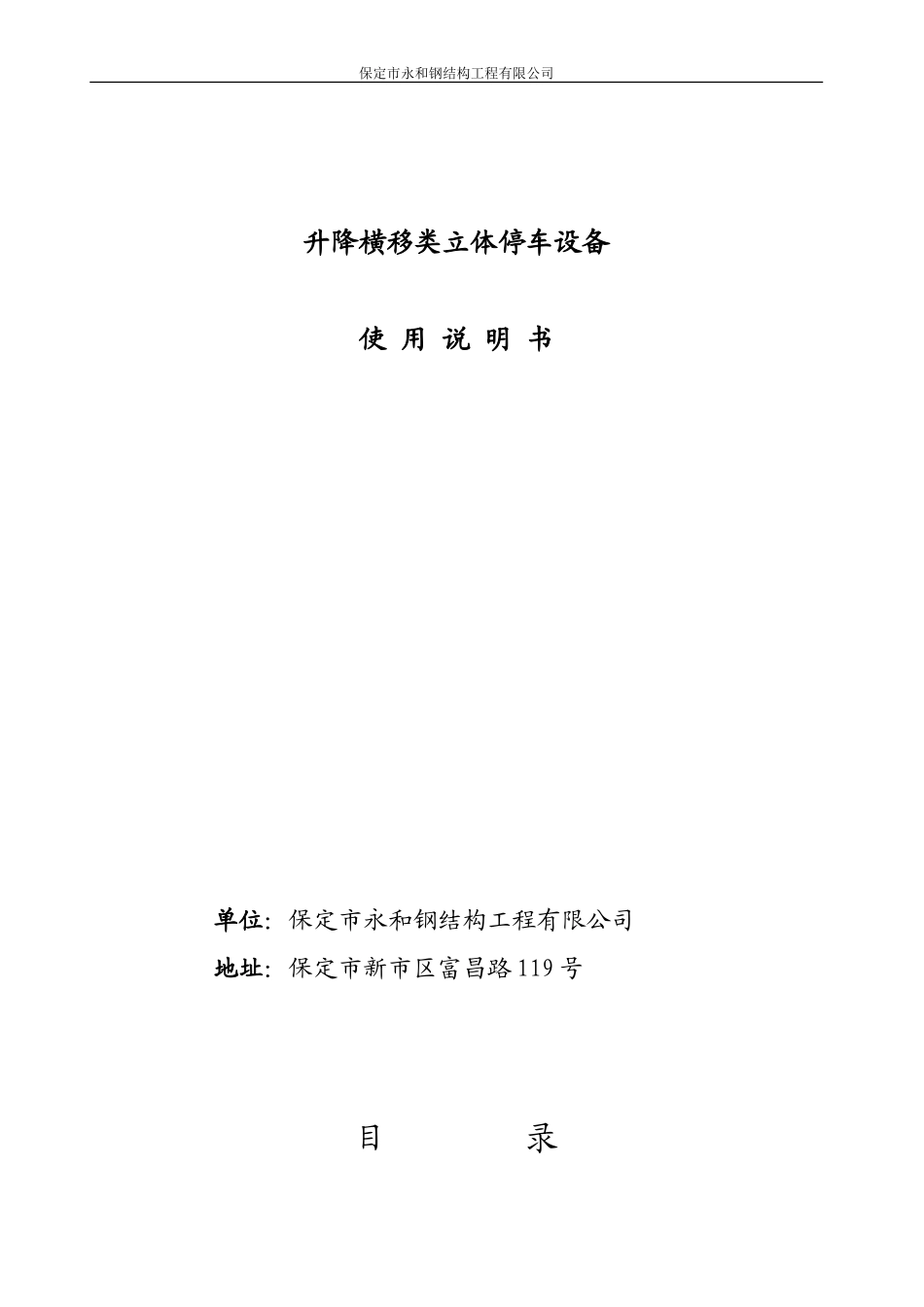

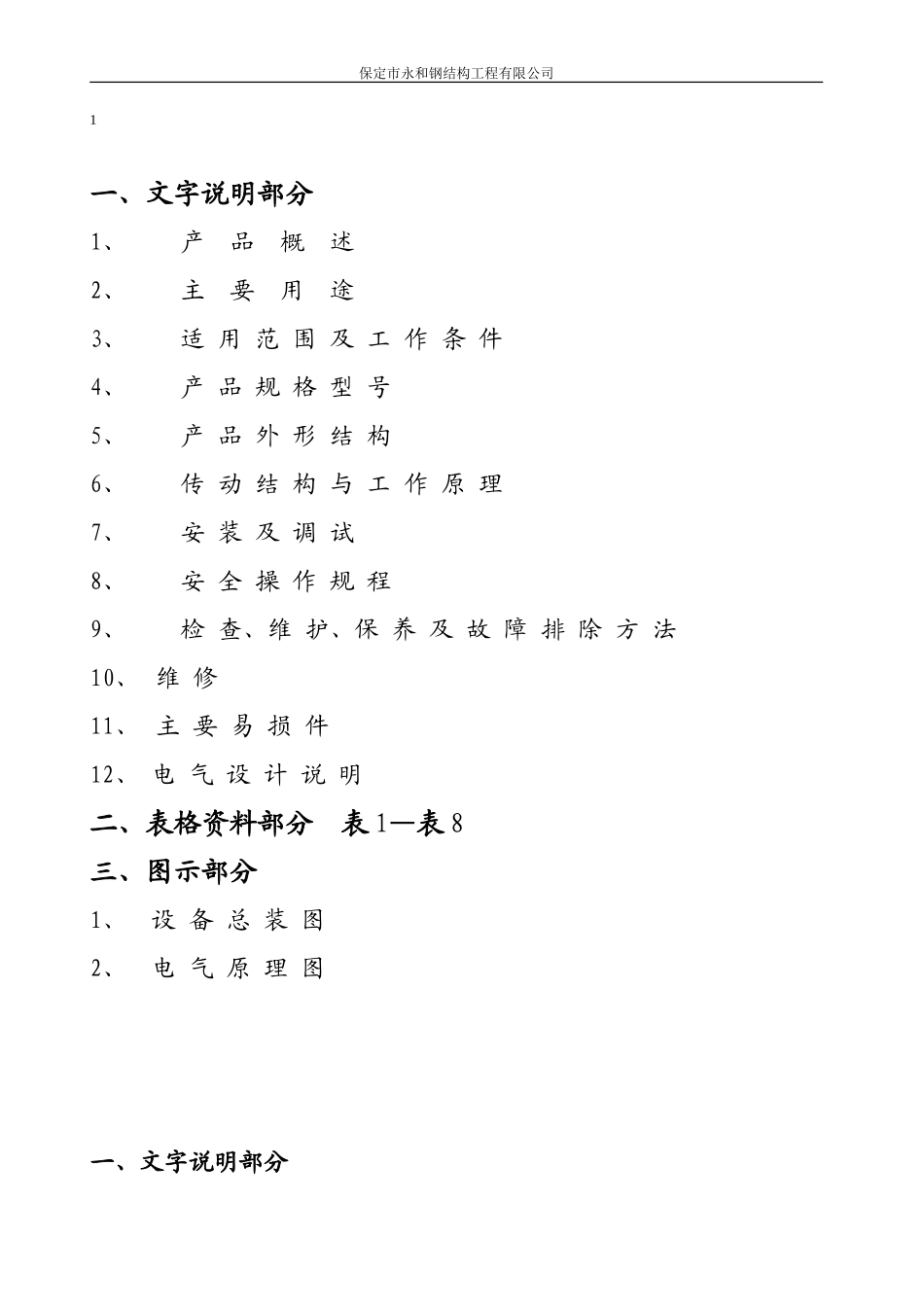

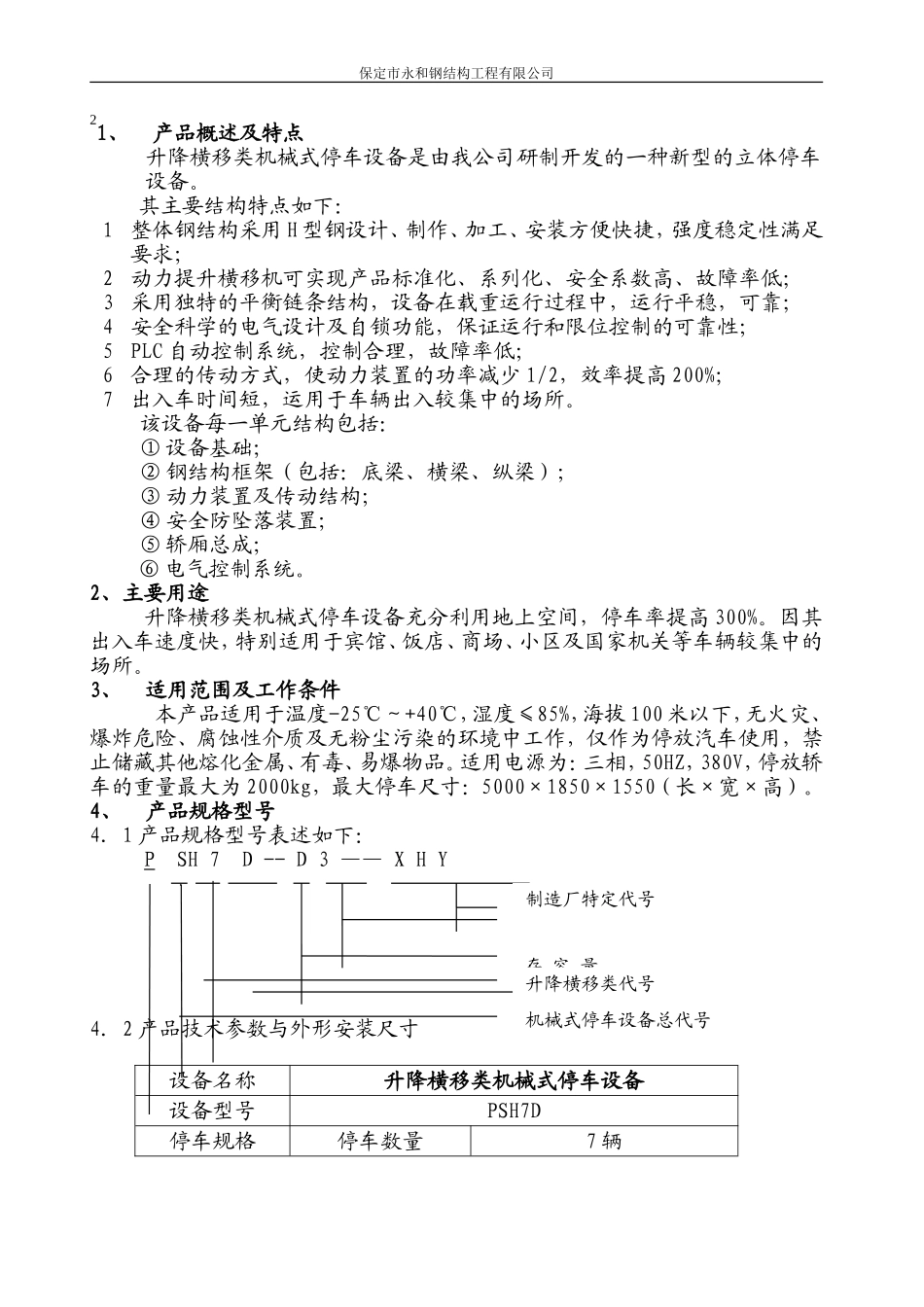

保定市永和钢结构工程有限公司升降横移类立体停车设备使用说明书单位：保定市永和钢结构工程有限公司地址：保定市新市区富昌路119号目录保定市永和钢结构工程有限公司一、文字说明部分1、产品概述2、主要用途3、适用范围及工作条件4、产品规格型号5、产品外形结构6、传动结构与工作原理7、安装及调试8、安全操作规程9、检查、维护、保养及故障排除方法10、维修11、主要易损件12、电气设计说明二、表格资料部分表1—表8三、图示部分1、设备总装图2、电气原理图一、文字说明部分1保定市永和钢结构工程有限公司1、产品概述及特点升降横移类机械式停车设备是由我公司研制开发的一种新型的立体停车设备。其主要结构特点如下：1整体钢结构采用H型钢设计、制作、加工、安装方便快捷，强度稳定性满足要求；2动力提升横移机可实现产品标准化、系列化、安全系数高、故障率低；3采用独特的平衡链条结构，设备在载重运行过程中，运行平稳，可靠；4安全科学的电气设计及自锁功能，保证运行和限位控制的可靠性；5PLC自动控制系统，控制合理，故障率低；6合理的传动方式，使动力装置的功率减少1/2，效率提高200%；7出入车时间短，运用于车辆出入较集中的场所。该设备每一单元结构包括：①设备基础；②钢结构框架（包括：底梁、横梁、纵梁）；③动力装置及传动结构；④安全防坠落装置；⑤轿厢总成；⑥电气控制系统。2、主要用途升降横移类机械式停车设备充分利用地上空间，停车率提高300%。因其出入车速度快，特别适用于宾馆、饭店、商场、小区及国家机关等车辆较集中的场所。3、适用范围及工作条件本产品适用于温度-25℃～+40℃，湿度≤85%，海拔100米以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，仅作为停放汽车使用，禁止储藏其他熔化金属、有毒、易爆物品。适用电源为：三相，50HZ，380V，停放轿车的重量最大为2000kg，最大停车尺寸：5000×1850×1550（长×宽×高）。4、产品规格型号4．1产品规格型号表述如下：PSH7D--D3——XHY4．2产品技术参数与外形安装尺寸设备名称升降横移类机械式停车设备设备型号PSH7D停车规格停车数量7辆2制造厂特定代号存容量升降横移类代号机械式停车设备总代号保定市永和钢结构工程有限公司停车尺寸（mm）长5000宽1850高1550停车重量≤2000kg驱动方式带刹车的减速电机/链条传动提升速度4.5m/min电机功率12KW操作方式按键/刷卡式电源三相380V50HZ最大出车时间70s控制方式集中控制5、传动结构及工作原理5．1传动结构由动力装置、链轮组、平衡链条、导向机构、电气装置等五部分组成。5．2工作原理：动力装置接受到指令后，启动电机，开始运转，通过PLC控制系统的调节，提升链条通过两组链轮将轿厢沿导向机构提升，轿厢再通过横移电机进行横移，在运动过程中保持左右平衡，调整两条链条的长度使轿厢前后平衡。5．3电气装置由控制柜、控制开关、限位器、PLC及联接线等组成。6、安装与调试6．1基础的施工按照设备安装的要求，做好基础的施工，按照土建项目的质量要求进行基础的质量验收。6．2设备安装的程序和质量要求6．2．1底梁的安装根据设计图纸的要求，放线、定位，检查地面是否水平，每一个底梁的安装位置在同一个高度平面上。质量要求：每根底梁的上平面在同一高度平面上且每一个底梁在长度方向对齐、平行。6．2．2立柱与纵横梁的安装㈠底梁位置调正后，将立柱按照连接孔的位置立在底梁上；质量要求：⑴立柱与底梁垂直，垂直度不大于h/1000，且不大于5mm；3宽度方向的误差不大于1mm底梁长度方向与中心线垂直中心线保定市永和钢结构工程有限公司⑵保证两立柱的纵向与横向距离；⑶纵向两立柱平行；⑷横向两立柱平行。㈡纵向两立柱安装完成后，将纵梁安装在立柱上，两立柱的纵向距离在纵梁安装于立柱上后，调整定位；㈢纵梁安装在立柱上后，安装两纵梁间的横梁。立柱间的横向距离在横梁安装在纵梁上后，调整定位；㈣以上各项调整完成后，将底梁与立柱、立柱与纵梁、纵梁与横梁之间的连接螺栓紧固。6．2．3链轮的安装按照设计要求，将链轮组安装在纵梁及立柱上。质量要求：同一侧的链轮竖直方向在同一条直线上，误差不大于1；6．2．4启动机的安装将...
