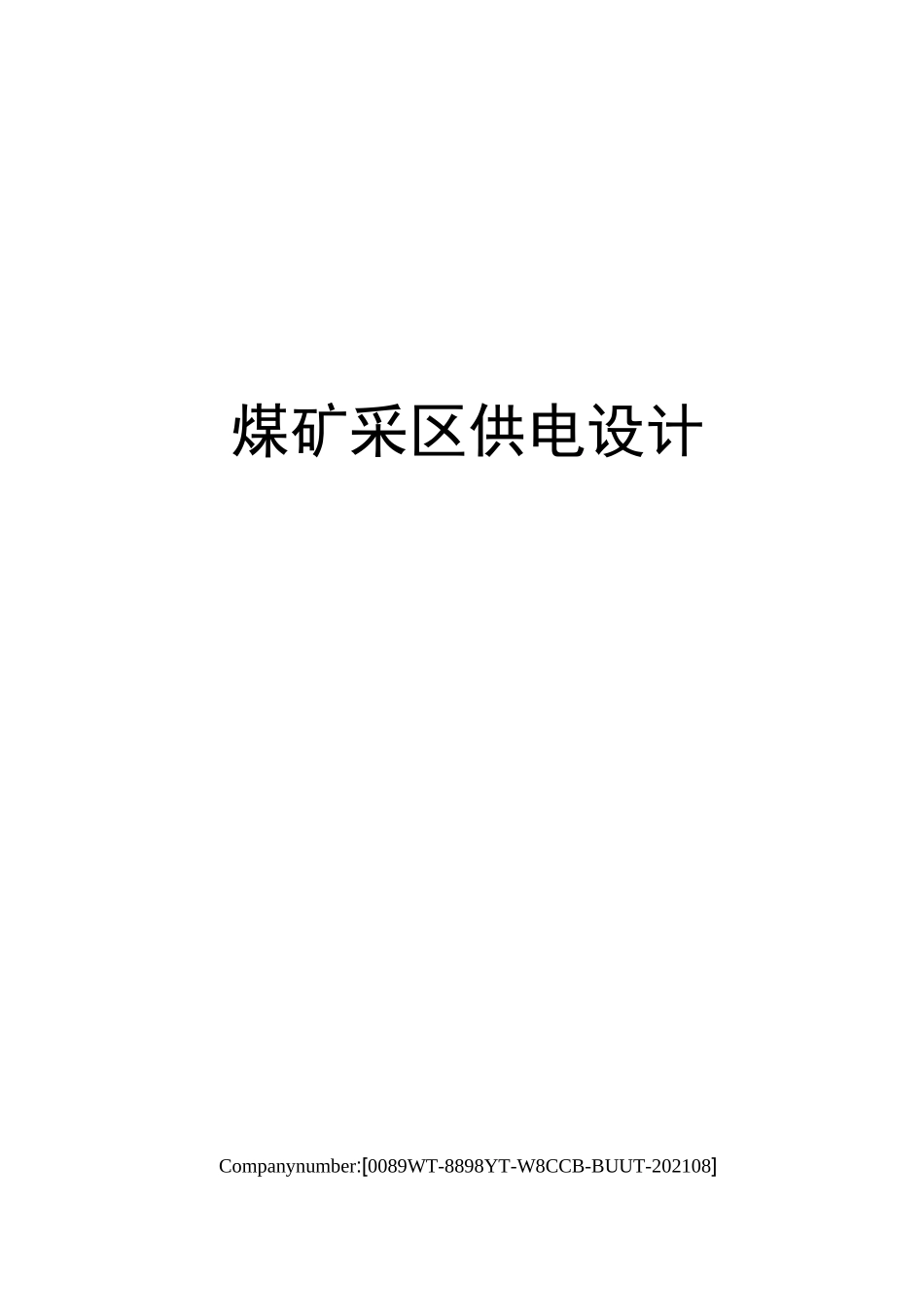

煤矿采区供电设计

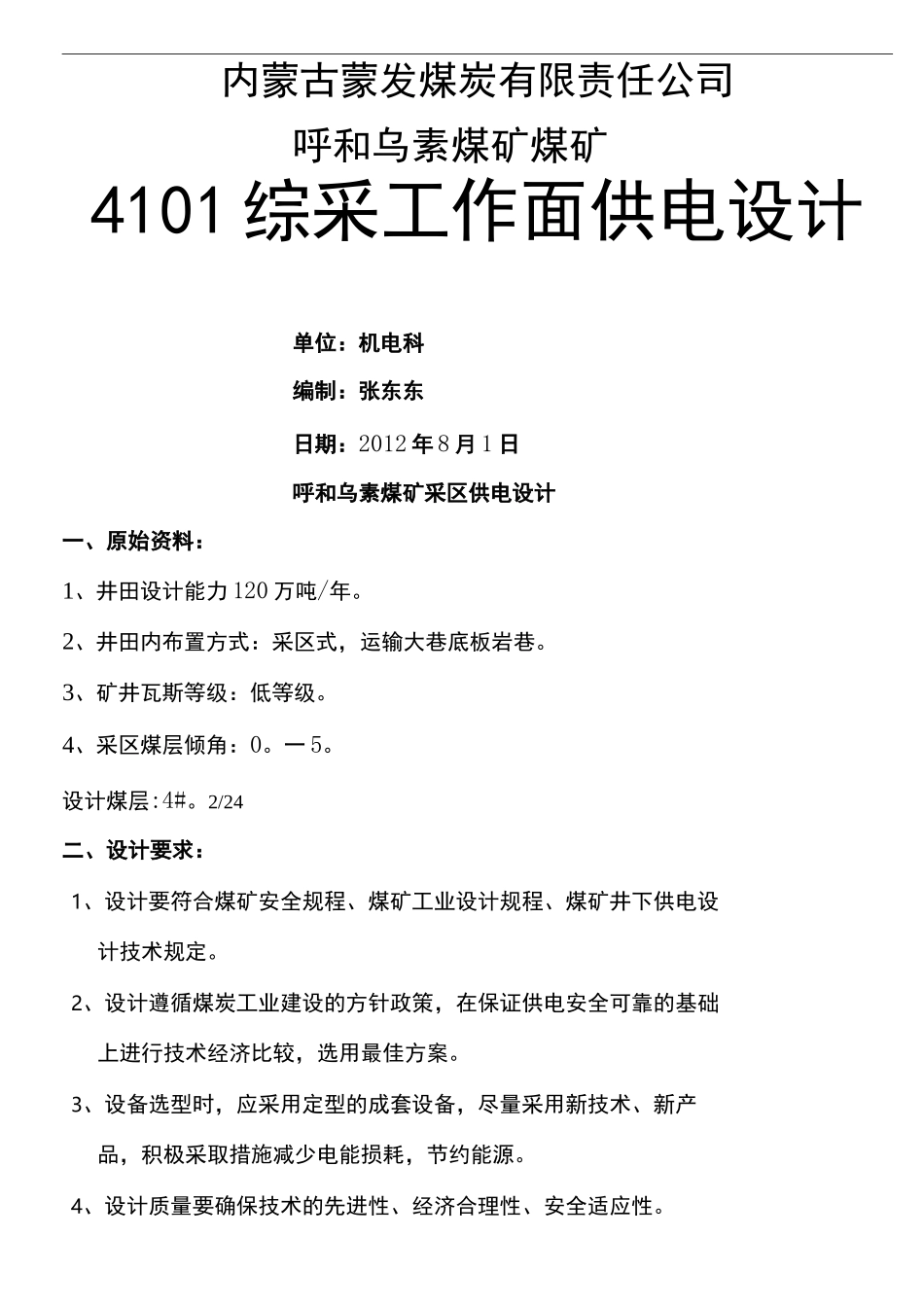

煤矿采区供电设计Companynumber:[0089WT-8898YT-W8CCB-BUUT-202108]内蒙古蒙发煤炭有限责任公司呼和乌素煤矿煤矿4101 综采工作面供电设计单位：机电科编制：张东东日期：2012 年 8 月 1 日呼和乌素煤矿采区供电设计一、原始资料：1、井田设计能力 120 万吨/年。2、井田内布置方式：采区式，运输大巷底板岩巷。3、矿井瓦斯等级：低等级。4、采区煤层倾角：0。一 5。设计煤层:4#。2/24二、设计要求：1、设计要符合煤矿安全规程、煤矿工业设计规程、煤矿井下供电设计技术规定。2、设计遵循煤炭工业建设的方针政策，在保证供电安全可靠的基础上进行技术经济比较，选用最佳方案。3、设备选型时，应采用定型的成套设备，尽量采用新技术、新产品，积极采取措施减少电能损耗，节约能源。4、设计质量要确保技术的先进性、经济合理性、安全适应性。目录第一节、采区移动变电站位置的确定一、采区供电对电能的要求1、电压允许偏差电压偏差计算公式如下：电压偏差二实际电压―额定电压 X100%额定电压《电能质量供电电压允许偏差》(GB12325—90)规定电力系统在正常运行条件下，用户受电端供电电压允许偏差值为：(1) 35KV 及以上供电和对电压有特殊要求的用户为额定电压的+5%—－5%；(2) 10KV 及以上高压供电和低压电力用户的电压允许偏差为用户额定电压的+7%—－7%；(3) 低压照明用户为+5%—－10%。2、三相电压不平衡根据《电能质量三相电压允许不平衡度》规定：电力系统公共连接点正常运行方式下不平衡度允许值为 2%，短时间不得超过 4%。在采区变电所供电情况下，交流额定频率为 50HZ 电力系统正常运行方式下由于负序分量而引起的 pec 点连接点的电压不平衡度能满足规定要求。3、电网频率《电能质量电力系统频率允许偏差》(GB/T15543—1995)中规定：电力系统频率偏差允许值为，当系统容量较小时，偏差值可放宽到+5%HZ—-5%HZ,标准中没有说明容量大小的界限的电网容量在 300 万 KW 以上者为；电网容量在 300 万 KW 以下者为。4、波形正常情况下，要求电力系统的供电电压（或电流）的波形为正弦波，在电能的输送和分配过程中不应该使波形产生畸变，还应注意负荷中谐波源（装整流装置等）的影响，必要时采取一定措施消除谐波的影响。5、供电可靠性供电可靠性是衡量电能质量的一个重要指标，必须保证供电的可靠性。二、环境要求采区移动变电站要要满足顶板坚固，无淋水且通风良好，保证变电所硐室内的温度不超过附近巷道 5C。。根据...
