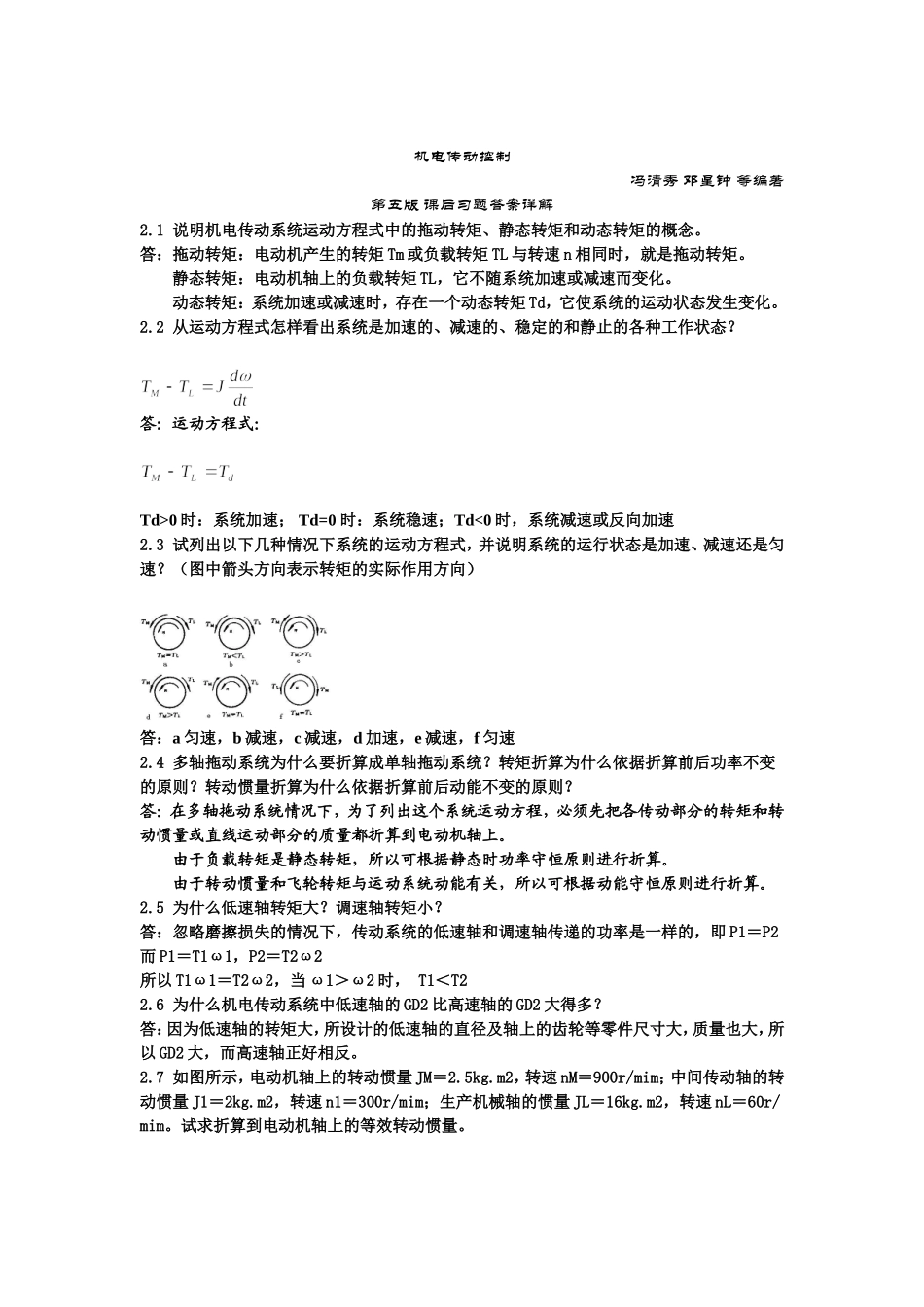

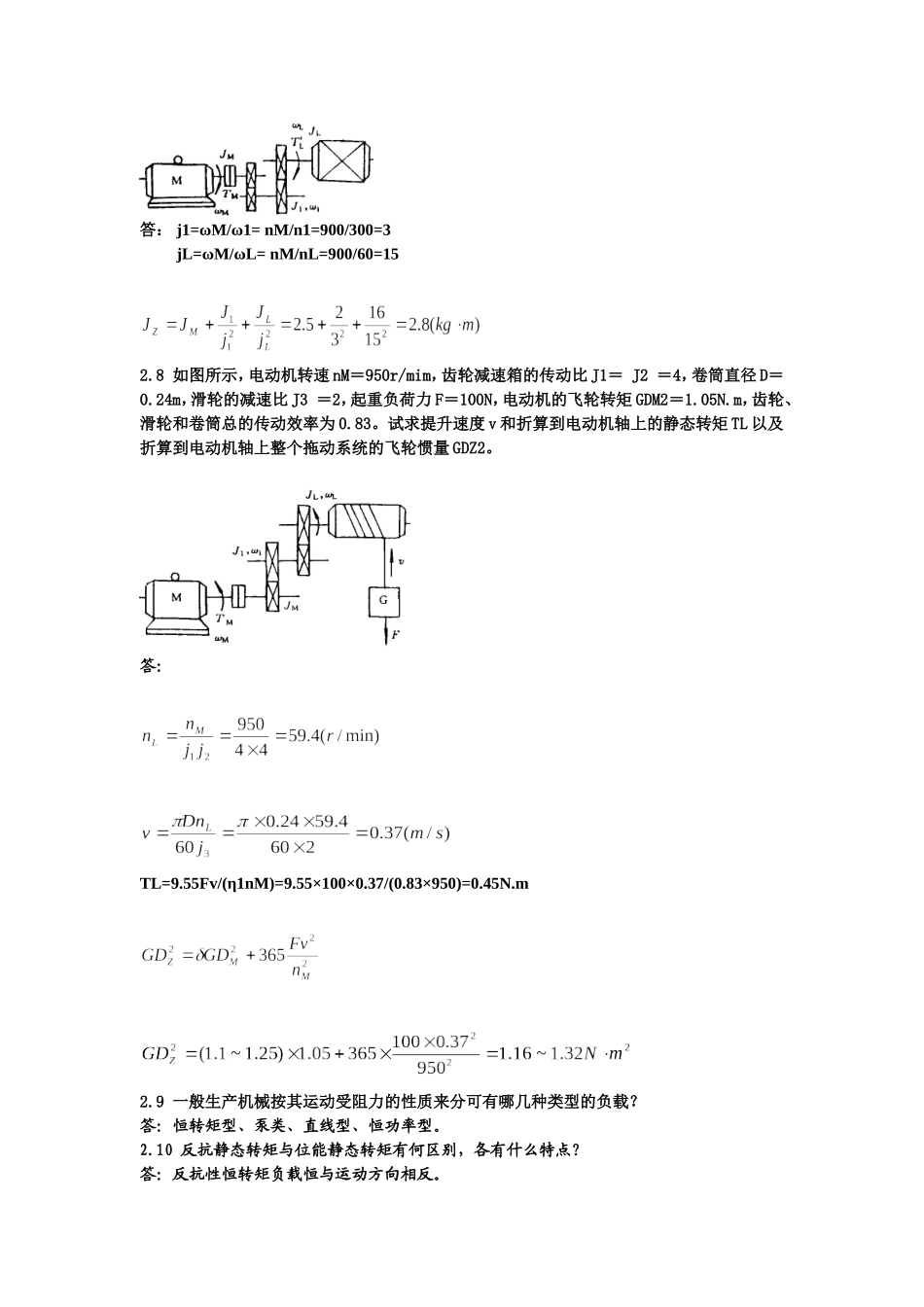

机电传动控制冯清秀邓星钟等编著第五版课后习题答案详解2.1说明机电传动系统运动方程式中的拖动转矩、静态转矩和动态转矩的概念。答：拖动转矩：电动机产生的转矩Tm或负载转矩TL与转速n相同时，就是拖动转矩。静态转矩：电动机轴上的负载转矩TL，它不随系统加速或减速而变化。动态转矩：系统加速或减速时，存在一个动态转矩Td，它使系统的运动状态发生变化。2.2从运动方程式怎样看出系统是加速的、减速的、稳定的和静止的各种工作状态？答：运动方程式：Td>0时：系统加速；Td=0时：系统稳速；Td<0时，系统减速或反向加速2.3试列出以下几种情况下系统的运动方程式，并说明系统的运行状态是加速、减速还是匀速？（图中箭头方向表示转矩的实际作用方向）答：a匀速，b减速，c减速，d加速，e减速，f匀速2.4多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？答：在多轴拖动系统情况下，为了列出这个系统运动方程，必须先把各传动部分的转矩和转动惯量或直线运动部分的质量都折算到电动机轴上。由于负载转矩是静态转矩，所以可根据静态时功率守恒原则进行折算。由于转动惯量和飞轮转矩与运动系统动能有关，所以可根据动能守恒原则进行折算。2.5为什么低速轴转矩大？调速轴转矩小？答：忽略磨擦损失的情况下，传动系统的低速轴和调速轴传递的功率是一样的，即P1＝P2而P1＝T1ω1，P2＝T2ω2所以T1ω1＝T2ω2，当ω1＞ω2时，T1＜T22.6为什么机电传动系统中低速轴的GD2比高速轴的GD2大得多？答：因为低速轴的转矩大，所设计的低速轴的直径及轴上的齿轮等零件尺寸大，质量也大，所以GD2大，而高速轴正好相反。2.7如图所示，电动机轴上的转动惯量JM＝2.5kg.m2，转速nM＝900r/mim；中间传动轴的转动惯量J1＝2kg.m2，转速n1＝300r/mim；生产机械轴的惯量JL＝16kg.m2，转速nL＝60r/mim。试求折算到电动机轴上的等效转动惯量。答：j1=ωM/ω1=nM/n1=900/300=3jL=ωM/ωL=nM/nL=900/60=152.8如图所示，电动机转速nM＝950r/mim，齿轮减速箱的传动比J1＝J2＝4，卷筒直径D＝0.24m，滑轮的减速比J3＝2，起重负荷力F＝100N，电动机的飞轮转矩GDM2＝1.05N.m，齿轮、滑轮和卷筒总的传动效率为0.83。试求提升速度v和折算到电动机轴上的静态转矩TL以及折算到电动机轴上整个拖动系统的飞轮惯量GDZ2。答：TL=9.55Fv/(η1nM)=9.55×100×0.37/(0.83×950)=0.45N.m2.9一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？答：恒转矩型、泵类、直线型、恒功率型。2.10反抗静态转矩与位能静态转矩有何区别，各有什么特点？答：反抗性恒转矩负载恒与运动方向相反。位能性恒转矩负载作用方向恒定，与运动方向无关。2.11如图所示，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？答：（d）不是稳定运动点，其余都是稳定运行点。3.1为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答：转子在主磁通中旋转，要产生涡流和磁滞损耗，采用硅钢软磁材料，可减少磁滞损耗，而采用“片”叠压成，可减少涡流损耗。3.3一台他励直流电动机所拖动的负载转矩TL＝常数，当电枢电压或电枢附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？为什么？这时拖动系统中哪些量必然要发生变化？答：因为所以，当改变电枢电压或电枢串电阻时，Ia均不变。由知n会变化。3.4一台他励直流电动机在稳定运行时，电枢反电势E=E1，如负载转矩TL=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答：因为当Φ↓时，→Ia↑由U=E+IaRa，E＝U－IaRa，当Ia↑时，→E↓，所以：E
