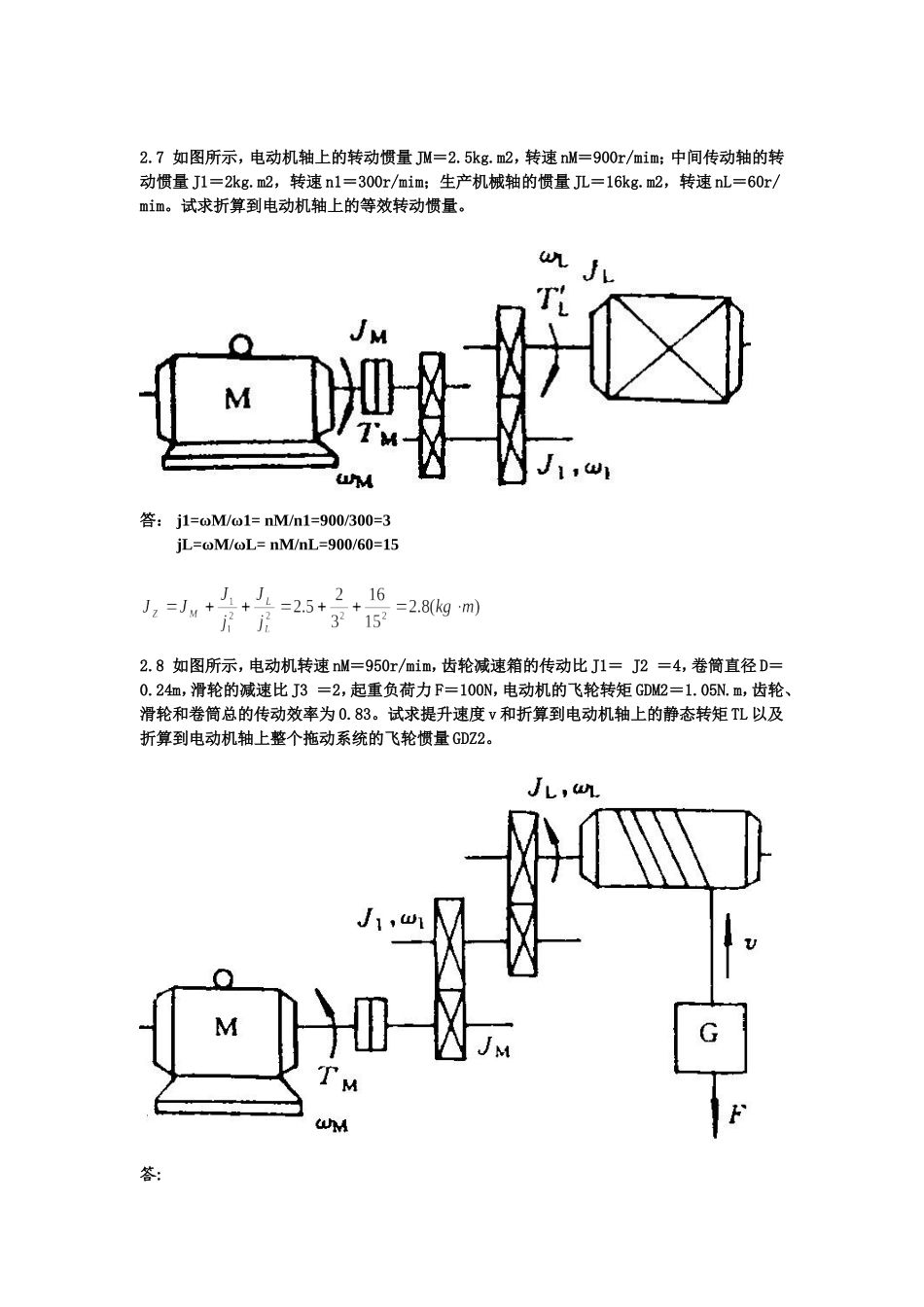

2.7如图所示，电动机轴上的转动惯量JM＝2.5kg.m2，转速nM＝900r/mim；中间传动轴的转动惯量J1＝2kg.m2，转速n1＝300r/mim；生产机械轴的惯量JL＝16kg.m2，转速nL＝60r/mim。试求折算到电动机轴上的等效转动惯量。答：j1=ωM/ω1=nM/n1=900/300=3jL=ωM/ωL=nM/nL=900/60=152.8如图所示，电动机转速nM＝950r/mim，齿轮减速箱的传动比J1＝J2＝4，卷筒直径D＝0.24m，滑轮的减速比J3＝2，起重负荷力F＝100N，电动机的飞轮转矩GDM2＝1.05N.m，齿轮、滑轮和卷筒总的传动效率为0.83。试求提升速度v和折算到电动机轴上的静态转矩TL以及折算到电动机轴上整个拖动系统的飞轮惯量GDZ2。答：TL=9.55Fv/(η1nM)=9.55×100×0.37/(0.83×950)=0.45N.m3.3一台他励直流电动机所拖动的负载转矩TL＝常数，当电枢电压或电枢附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？为什么？这时拖动系统中哪些量必然要发生变化？答：因为所以，当改变电枢电压或电枢串电阻时，Ia均不变。由知n会变化。3.4一台他励直流电动机在稳定运行时，电枢反电势E=E1，如负载转矩TL=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答：因为当Φ↓时，→Ia↑由U=E+IaRa，E＝U－IaRa，当Ia↑时，→E↓，所以：E
