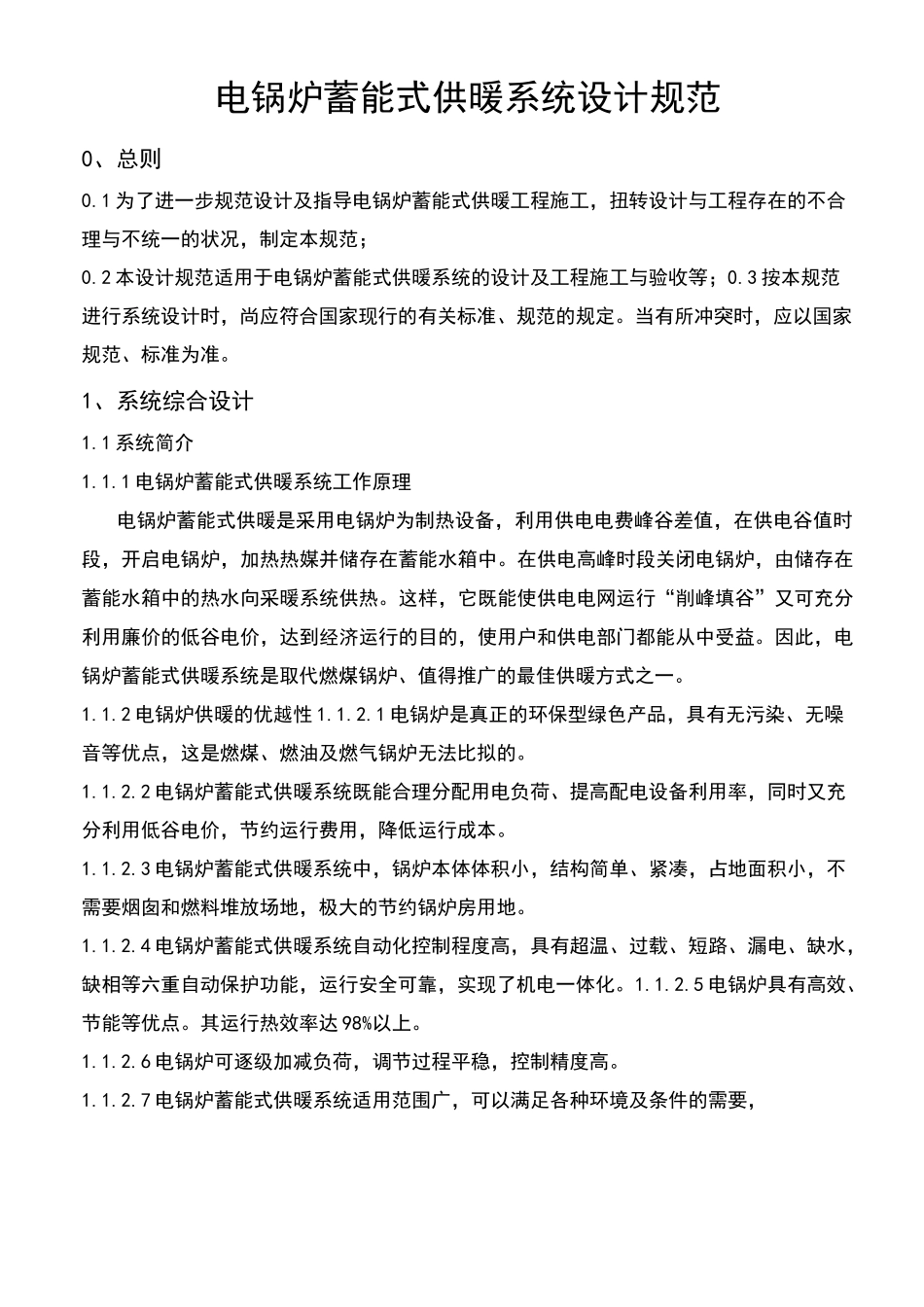

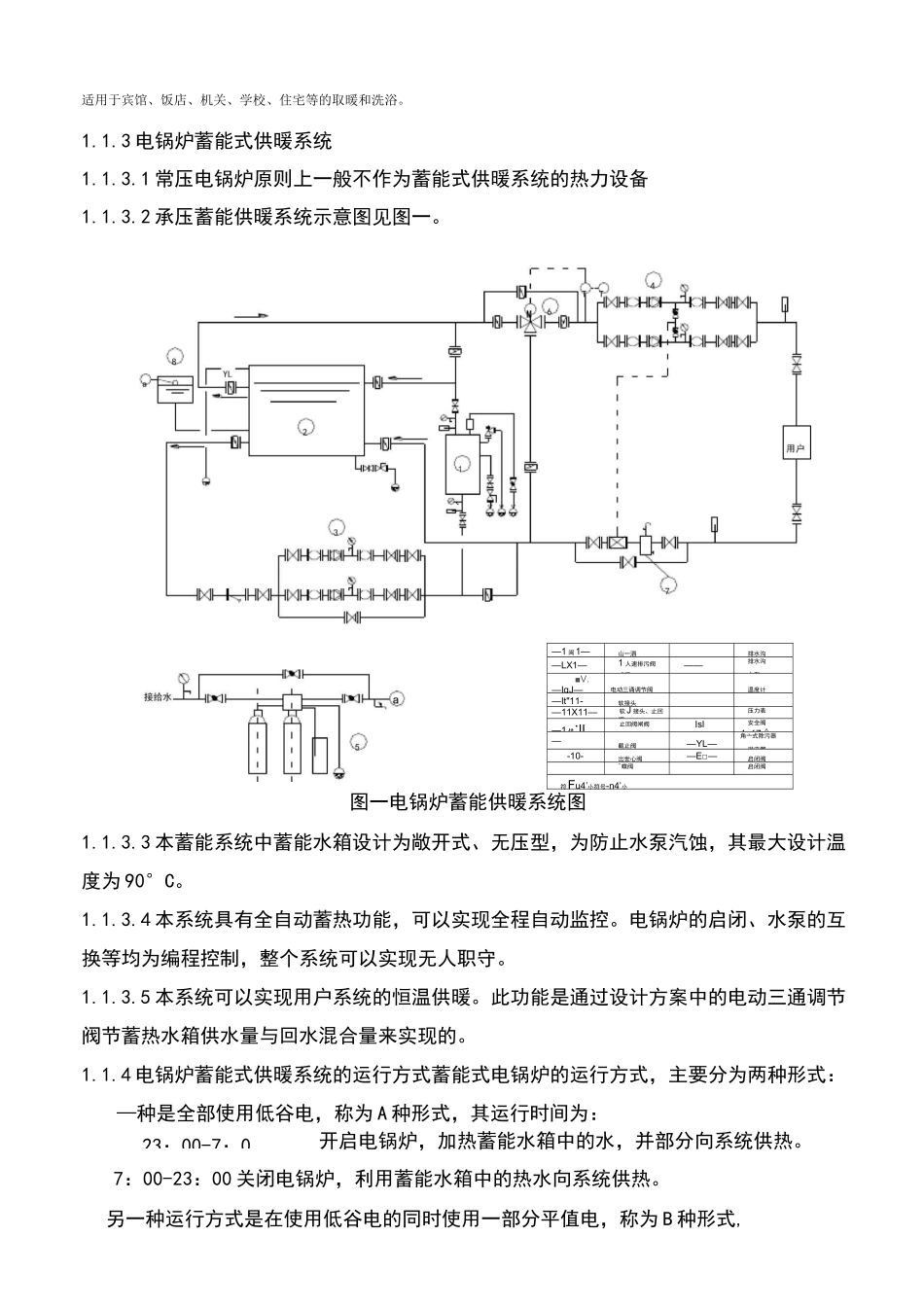

电锅炉蓄能式供暖系统设计规范0、总则0.1 为了进一步规范设计及指导电锅炉蓄能式供暖工程施工，扭转设计与工程存在的不合理与不统一的状况，制定本规范；0.2 本设计规范适用于电锅炉蓄能式供暖系统的设计及工程施工与验收等；0.3 按本规范进行系统设计时，尚应符合国家现行的有关标准、规范的规定。当有所冲突时，应以国家规范、标准为准。1、系统综合设计1.1 系统简介1.1.1 电锅炉蓄能式供暖系统工作原理电锅炉蓄能式供暖是采用电锅炉为制热设备，利用供电电费峰谷差值，在供电谷值时段，开启电锅炉，加热热媒并储存在蓄能水箱中。在供电高峰时段关闭电锅炉，由储存在蓄能水箱中的热水向采暖系统供热。这样，它既能使供电电网运行“削峰填谷”又可充分利用廉价的低谷电价，达到经济运行的目的，使用户和供电部门都能从中受益。因此，电锅炉蓄能式供暖系统是取代燃煤锅炉、值得推广的最佳供暖方式之一。1.1.2 电锅炉供暖的优越性 1.1.2.1 电锅炉是真正的环保型绿色产品，具有无污染、无噪音等优点，这是燃煤、燃油及燃气锅炉无法比拟的。1.1.2.2 电锅炉蓄能式供暖系统既能合理分配用电负荷、提高配电设备利用率，同时又充分利用低谷电价，节约运行费用，降低运行成本。1.1.2.3 电锅炉蓄能式供暖系统中，锅炉本体体积小，结构简单、紧凑，占地面积小，不需要烟囱和燃料堆放场地，极大的节约锅炉房用地。1.1.2.4 电锅炉蓄能式供暖系统自动化控制程度高，具有超温、过载、短路、漏电、缺水，缺相等六重自动保护功能，运行安全可靠，实现了机电一体化。1.1.2.5 电锅炉具有高效、节能等优点。其运行热效率达 98%以上。1.1.2.6 电锅炉可逐级加减负荷，调节过程平稳，控制精度高。1.1.2.7 电锅炉蓄能式供暖系统适用范围广，可以满足各种环境及条件的需要，—1 闽1—山一泗排水沟—LX1—1 人速排污阀球阀——排水沟水泵■V.—IgJ—电动三诵调节阀温度计—It"11-软接头—11X11—软J 接头、止回阀压力表—1 併:II止回阀闸阀Isl安全阀4+17△:二空—截止阀—YL—角亠式除污器溢流管-10-出世心阀—E□—启闭阀^蝶阀启闭阀符Fu4’小符号-n4’小23：00-7：0适用于宾馆、饭店、机关、学校、住宅等的取暖和洗浴。1.1.3 电锅炉蓄能式供暖系统1.1.3.1 常压电锅炉原则上一般不作为蓄能式供暖系统的热力设备1.1.3.2 承压蓄能供暖系统示意图见图一。图一电锅炉蓄能供暖系统图1.1.3.3 本蓄能系统中蓄能水箱设计为敞开式、无压型，为防止水泵汽蚀，...
