BT-3型扫频仪使用说明书.

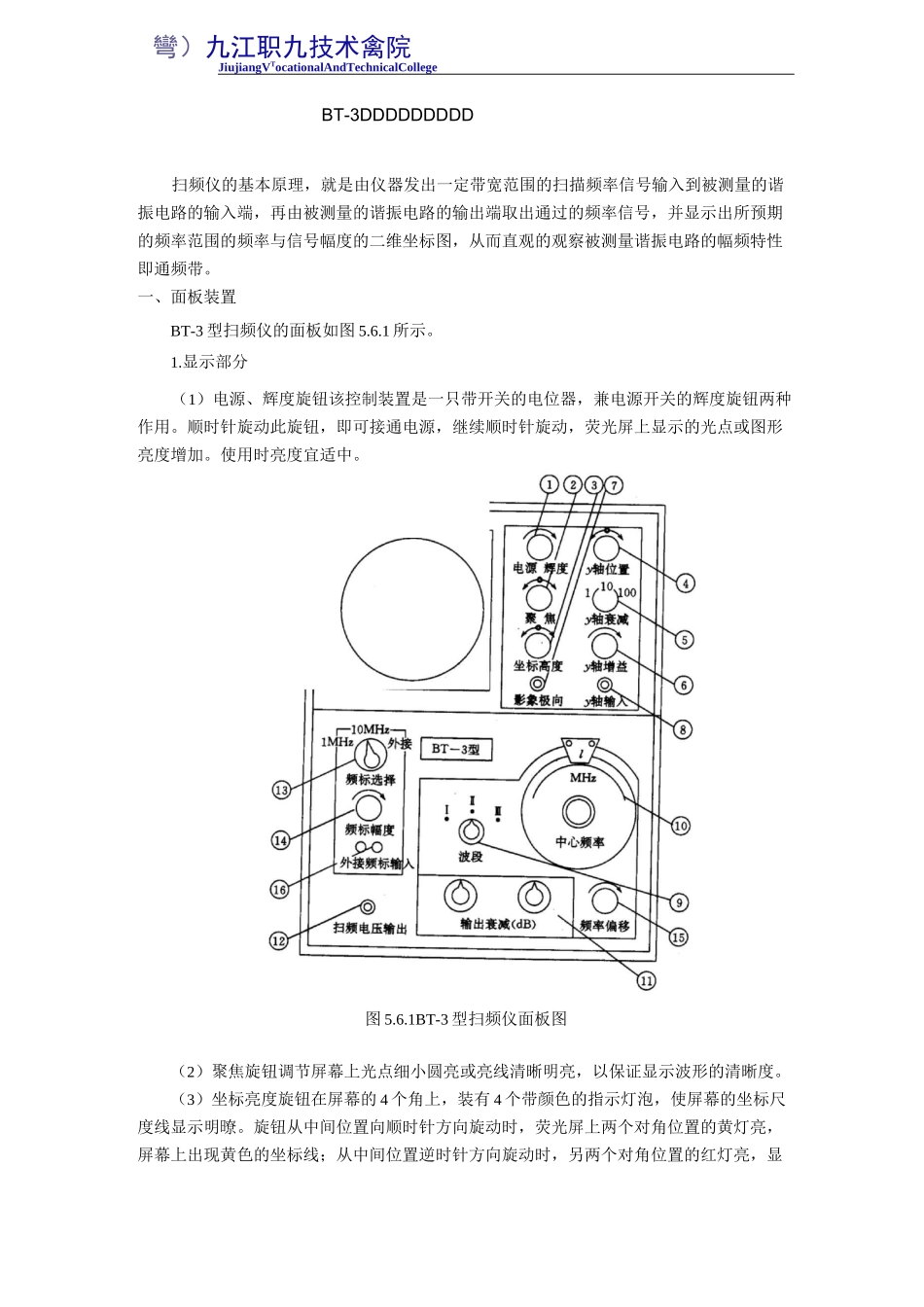

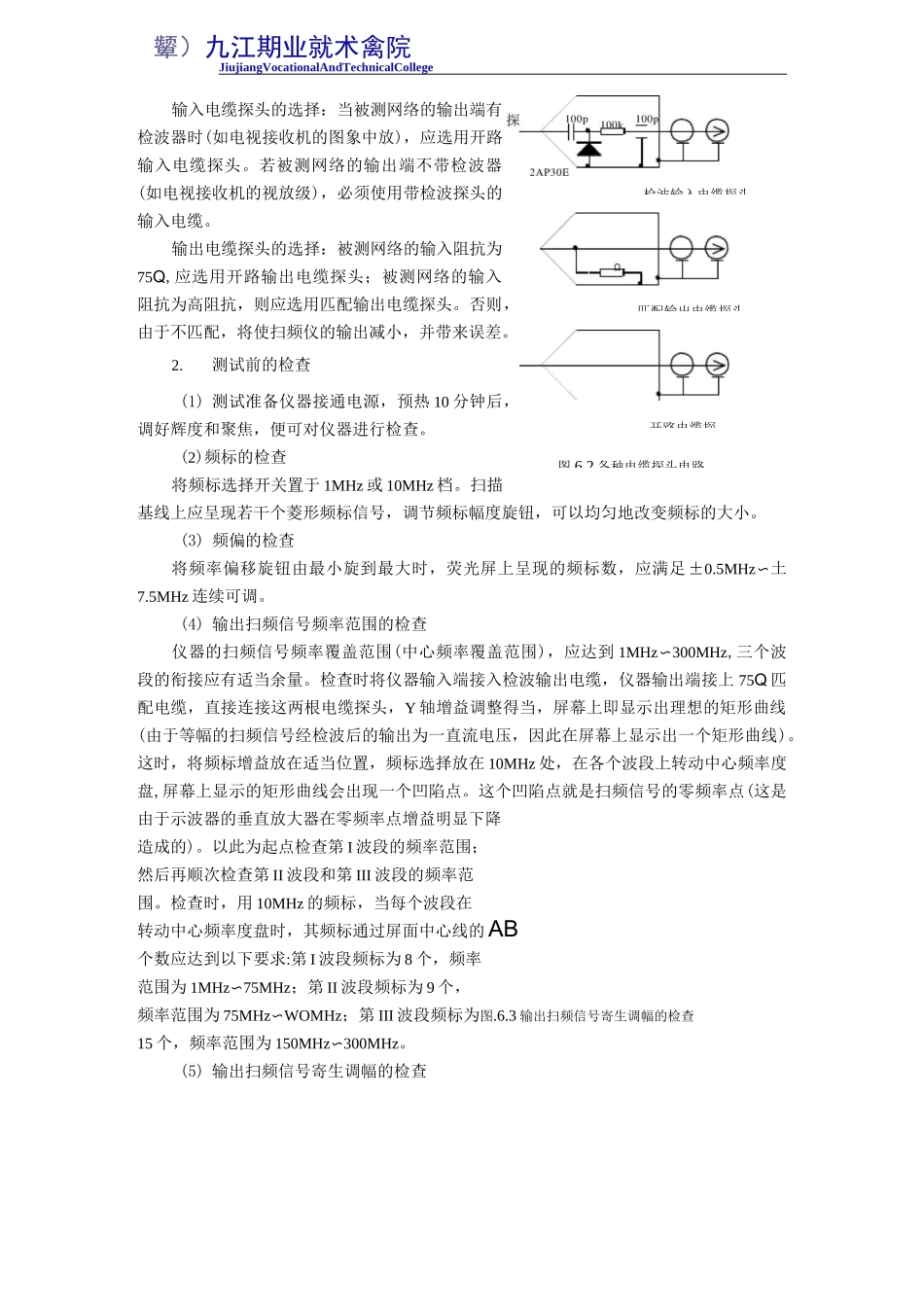

彎）九江职九技术禽院JiujiangVTocationalAndTechnicalCollegeBT-3DDDDDDDDD扫频仪的基本原理，就是由仪器发出一定带宽范围的扫描频率信号输入到被测量的谐振电路的输入端，再由被测量的谐振电路的输出端取出通过的频率信号，并显示出所预期的频率范围的频率与信号幅度的二维坐标图，从而直观的观察被测量谐振电路的幅频特性即通频带。一、面板装置BT-3 型扫频仪的面板如图 5.6.1 所示。1.显示部分（1）电源、辉度旋钮该控制装置是一只带开关的电位器，兼电源开关的辉度旋钮两种作用。顺时针旋动此旋钮，即可接通电源，继续顺时针旋动，荧光屏上显示的光点或图形亮度增加。使用时亮度宜适中。图 5.6.1BT-3 型扫频仪面板图（2）聚焦旋钮调节屏幕上光点细小圆亮或亮线清晰明亮，以保证显示波形的清晰度。（3）坐标亮度旋钮在屏幕的 4 个角上，装有 4 个带颜色的指示灯泡，使屏幕的坐标尺度线显示明暸。旋钮从中间位置向顺时针方向旋动时，荧光屏上两个对角位置的黄灯亮，屏幕上出现黄色的坐标线；从中间位置逆时针方向旋动时，另两个对角位置的红灯亮，显□□□□□□□□□JiujiangVocationalAndTechnicalCollege示图.6.2 各种电缆探头电路颦）九江期业就术禽院JiujiangVocationalAndTechnicalCollege输入电缆探头的选择：当被测网络的输出端有检波器时(如电视接收机的图象中放)，应选用开路输入电缆探头。若被测网络的输出端不带检波器(如电视接收机的视放级)，必须使用带检波探头的输入电缆。输出电缆探头的选择：被测网络的输入阻抗为75Q,应选用开路输出电缆探头；被测网络的输入阻抗为高阻抗，则应选用匹配输出电缆探头。否则，由于不匹配，将使扫频仪的输出减小，并带来误差。2.测试前的检查(1) 测试准备仪器接通电源，预热 10 分钟后，调好辉度和聚焦，便可对仪器进行检查。(2)频标的检查将频标选择开关置于 1MHz 或 10MHz 档。扫描基线上应呈现若干个菱形频标信号，调节频标幅度旋钮，可以均匀地改变频标的大小。(3) 频偏的检查将频率偏移旋钮由最小旋到最大时，荧光屏上呈现的频标数，应满足±0.5MHz〜土7.5MHz 连续可调。(4) 输出扫频信号频率范围的检查仪器的扫频信号频率覆盖范围(中心频率覆盖范围)，应达到 1MHz〜300MHz,三个波段的衔接应有适当余量。检查时将仪器输入端接入检波输出电缆，仪器输出端接上 75Q 匹配电缆，直接连接这两根电缆探头，Y 轴增益调整得当，屏幕上即显示出理想的矩形曲线(由于等幅的扫...
