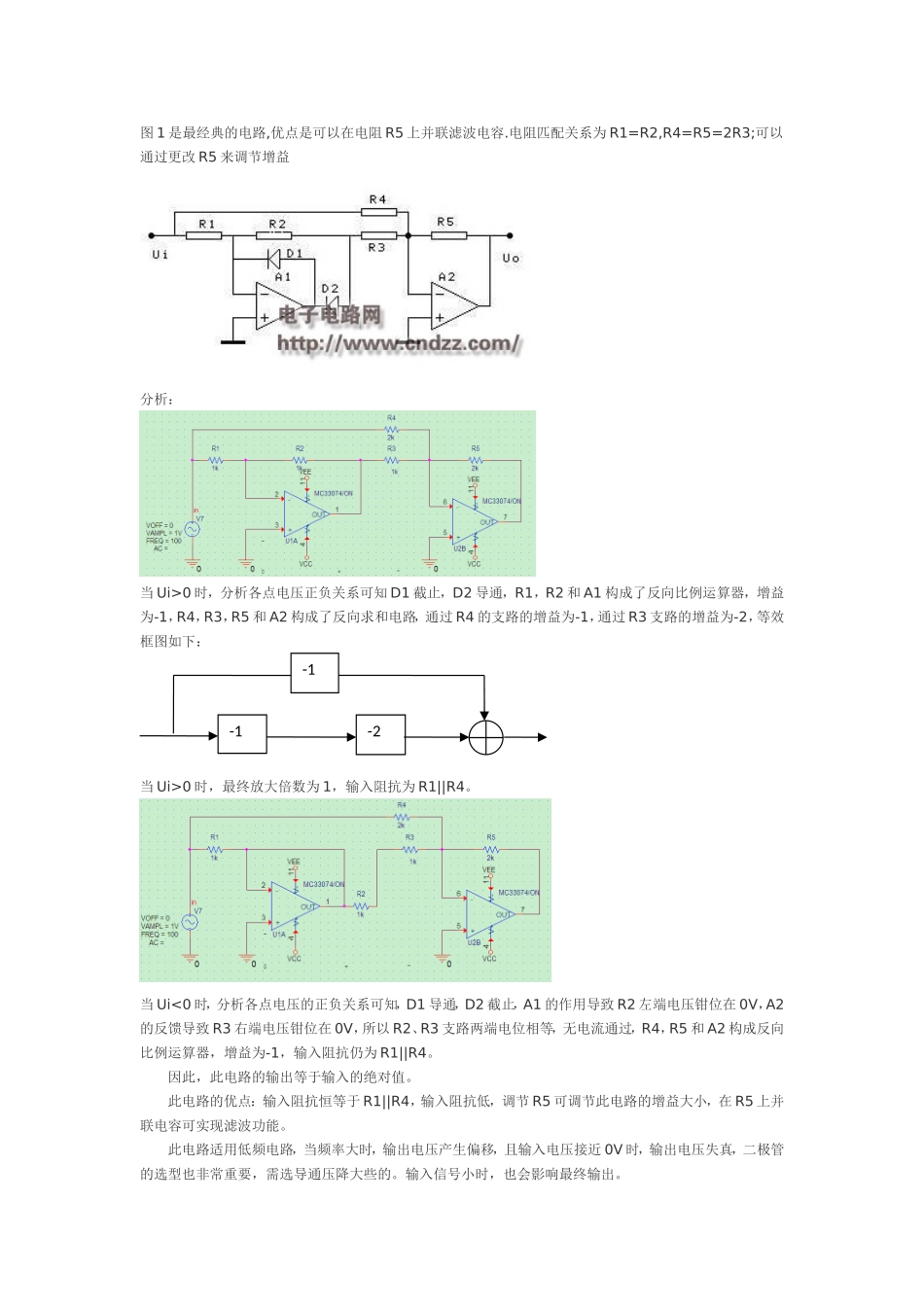

图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益分析：当Ui>0时，分析各点电压正负关系可知D1截止，D2导通，R1，R2和A1构成了反向比例运算器，增益为-1，R4，R3，R5和A2构成了反向求和电路，通过R4的支路的增益为-1，通过R3支路的增益为-2，等效框图如下：当Ui>0时，最终放大倍数为1，输入阻抗为R1||R4。当Ui<0时，分析各点电压的正负关系可知，D1导通，D2截止，A1的作用导致R2左端电压钳位在0V，A2的反馈导致R3右端电压钳位在0V，所以R2、R3支路两端电位相等，无电流通过，R4，R5和A2构成反向比例运算器，增益为-1，输入阻抗仍为R1||R4。因此，此电路的输出等于输入的绝对值。此电路的优点：输入阻抗恒等于R1||R4，输入阻抗低，调节R5可调节此电路的增益大小，在R5上并联电容可实现滤波功能。此电路适用低频电路，当频率大时，输出电压产生偏移，且输入电压接近0V时，输出电压失真，二极管的选型也非常重要，需选导通压降大些的。输入信号小时，也会影响最终输出。-2-1-1图2优点是匹配电阻少,只要求R1=R2图2四个二极管型分析：当Ui>0时，根据各点电压正负情况可知D1，D4导通，D2，D3截止，A1的作用导致R2左端电压钳位在0V，R3上无电流通过，所以无压降，Uo=Ui当Ui<0时，根据各点电压正负情况可知D1，D4截止，D2、D3导通，A1为反向比例运算器，增益为-R2/R1，A2为电压跟随器，所以输出电压为Uo=-Ui。此电路采用两个运放分别处理正电压和负电压的情况，所以R1和R2需配对，否则输入为负电压时电路增益不为1,。R3阻值不重要，但不能太小，否则输入为负电压时A1需向R3提供较大的电流，该电路的输入阻抗为R1。当电压过零时，A1，A2的输出电压会发生突变，因此当频率较大时，会影响结果的输出，可选用高速型运放。图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3图3高输入阻抗型分析：当Ui>0时，D1截止，D2导通，A1为同向比例放大电路，增益为1+R2/R1，A2为差分比例运算电路，Uo=-Ui当Ui<0时，D1导通，D2截止，A1为电压跟随器，A1为射随器，A2虚短，R2、R3支路上无压降，故无电流，所以R4无电流，无压降，Uo=Ui。信号源发出的信号直接连在A1，A2的正向输入端，因为电流为零，输入阻抗等于输入电压比输入电流，所以输入阻抗几乎为无穷大，高输入阻抗型所需电流很少，信号线上流动的电流也比较小，所以对信号线的要求不是很高，而且会减少电流带来的干扰。图4等值电阻型分析：当Ui>0时，D1导通，D2截止，A1为反向比例运算器，增益为-R2/R1，即为-1，R5左端电压因为A1的作用被钳位在0V，A2也可看成反向比例运算器，增益为-R4/R3，也为-1，所以输入为正电压时的增益为1.当Ui<0时，D1截止，D2导通，A1的反馈由两路组成，一是经R5反馈，二是由运放A2复合而成调节R1可调节此电路的增益，缺点：当频率大时，负电压时的复合反馈会影响信号的输出图5单运放T型当Ui>0时，D1导通，D2截止，R3下端电位被钳位在0V，R2没有回路，所以流经电流为0，即无压降，Uo=1/2Ui当Ui<0时，D1截止，D2导通，R3上无电流，无压降，增益为-R2/R1，即为-1/2，当输入正电压时，输出阻抗比较高图6单运放三角型分析：当Ui>0时，D1导通，D2截止，相当于电阻分压网络当Ui<0时，D1截止，D2导通，相当于反向放大电路，增益为-R2/R1，即为-1这两个电路的缺点都是输出阻抗比较高，输入阻抗随信号极性的变化而变化，优点就是只用了一个运放，电路结构比较简单。图7增益大于1的复合放大器型当Ui>0时，D1截止，D2导通，A1的反馈由A2经R3、R2构成，增益为1+(R3+R2)/R1，当Ui<0时，D1导通，D2截止，A1为电压跟随器，输出经R2送到A2的反向输入端，A2为反向比例运算器，增益为-R3/R2先确定R2、R3的值，再根据增益大于1便可确定R1的值图8增益等于1的复合放大器型当Ui>0时，D1截止，D2导通，R1、R3上均无电流通过，无压降，整个电路相当于电压跟随器当Ui<0时，D1导通，D2截止，相当于反向比例运算器，增益为-R2/R1只需R1=R2，增益即为1图9复合放大器输入不对称型当Ui>0时，D1导通，D2截止，A2相当于同向比例运算电路，增益为1+R4/R2当Ui<0时，D1截止，D2导通，A1的反馈由A2经...
