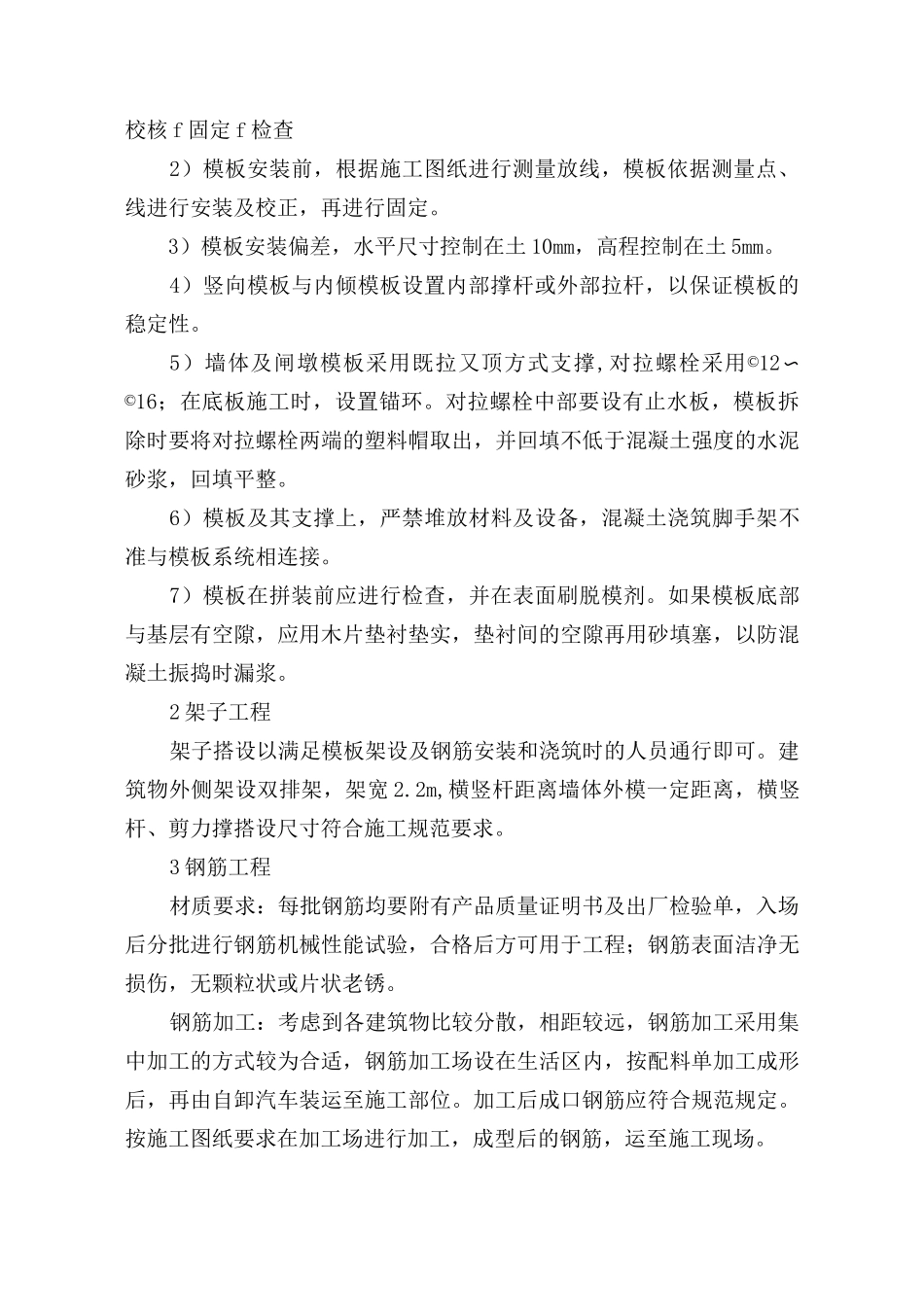

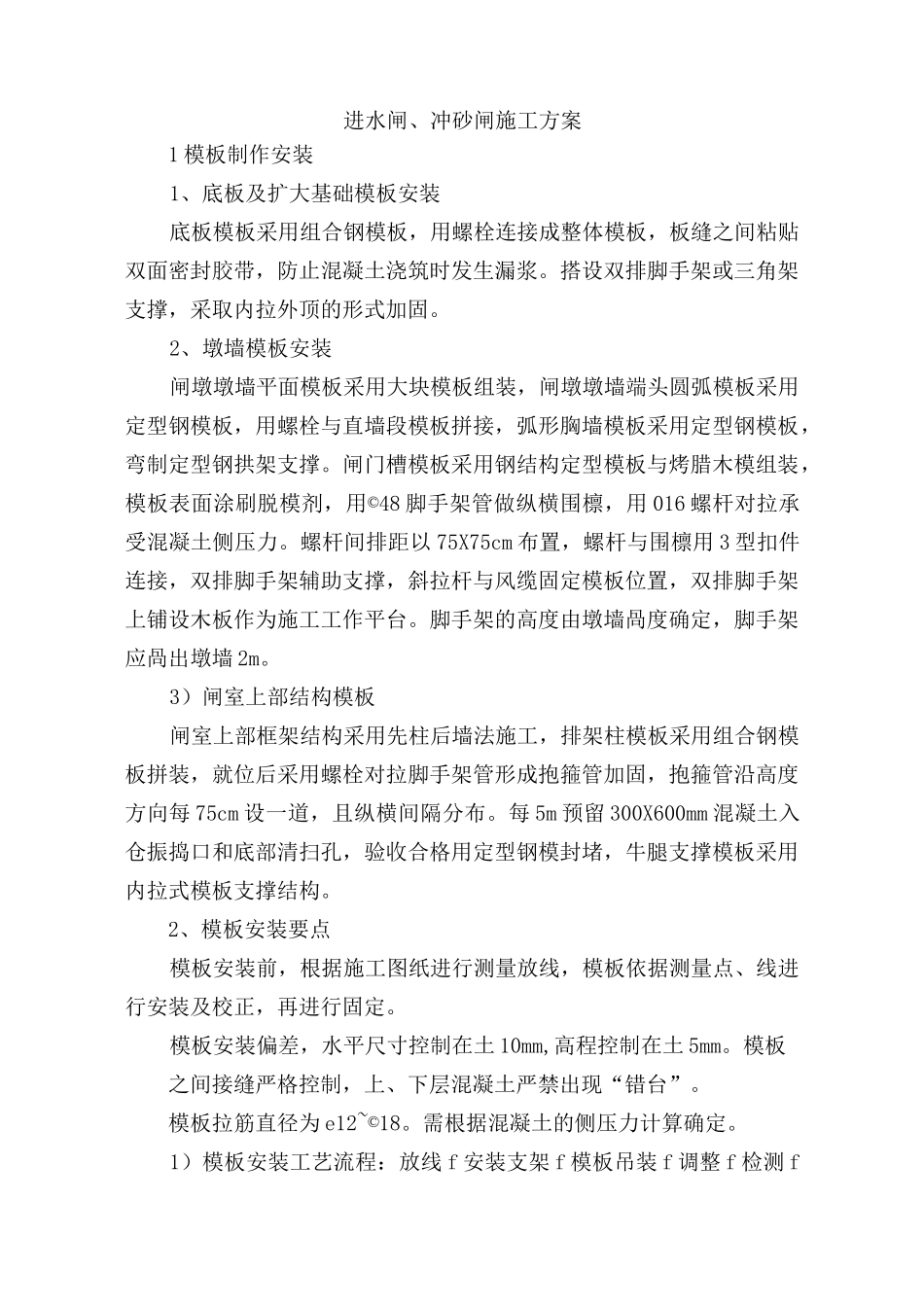

进水闸、冲砂闸施工方案1 模板制作安装1、底板及扩大基础模板安装底板模板采用组合钢模板，用螺栓连接成整体模板，板缝之间粘贴双面密封胶带，防止混凝土浇筑时发生漏浆。搭设双排脚手架或三角架支撑，采取内拉外顶的形式加固。2、墩墙模板安装闸墩墩墙平面模板采用大块模板组装，闸墩墩墙端头圆弧模板采用定型钢模板，用螺栓与直墙段模板拼接，弧形胸墙模板采用定型钢模板，弯制定型钢拱架支撑。闸门槽模板采用钢结构定型模板与烤腊木模组装，模板表面涂刷脱模剂，用©48 脚手架管做纵横围檩，用 016 螺杆对拉承受混凝土侧压力。螺杆间排距以 75X75cm 布置，螺杆与围檩用 3 型扣件连接，双排脚手架辅助支撑，斜拉杆与风缆固定模板位置，双排脚手架上铺设木板作为施工工作平台。脚手架的高度由墩墙咼度确定，脚手架应咼出墩墙 2m。3）闸室上部结构模板闸室上部框架结构采用先柱后墙法施工，排架柱模板采用组合钢模板拼装，就位后采用螺栓对拉脚手架管形成抱箍管加固，抱箍管沿高度方向每 75cm 设一道，且纵横间隔分布。每 5m 预留 300X600mm 混凝土入仓振捣口和底部清扫孔，验收合格用定型钢模封堵，牛腿支撑模板采用内拉式模板支撑结构。2、模板安装要点模板安装前，根据施工图纸进行测量放线，模板依据测量点、线进行安装及校正，再进行固定。模板安装偏差，水平尺寸控制在土 10mm,高程控制在土 5mm。模板之间接缝严格控制，上、下层混凝土严禁出现“错台”。模板拉筋直径为 e12~©18。需根据混凝土的侧压力计算确定。1）模板安装工艺流程：放线 f 安装支架 f 模板吊装 f 调整 f 检测 f校核 f 固定 f 检查2）模板安装前，根据施工图纸进行测量放线，模板依据测量点、线进行安装及校正，再进行固定。3）模板安装偏差，水平尺寸控制在土 10mm，高程控制在土 5mm。4）竖向模板与内倾模板设置内部撑杆或外部拉杆，以保证模板的稳定性。5）墙体及闸墩模板采用既拉又顶方式支撑,对拉螺栓采用©12〜©16；在底板施工时，设置锚环。对拉螺栓中部要设有止水板，模板拆除时要将对拉螺栓两端的塑料帽取出，并回填不低于混凝土强度的水泥砂浆，回填平整。6）模板及其支撑上，严禁堆放材料及设备，混凝土浇筑脚手架不准与模板系统相连接。7）模板在拼装前应进行检查，并在表面刷脱模剂。如果模板底部与基层有空隙，应用木片垫衬垫实，垫衬间的空隙再用砂填塞，以防混凝土振捣时漏浆。2 架子工程架子搭设以满足模板架设及钢...
