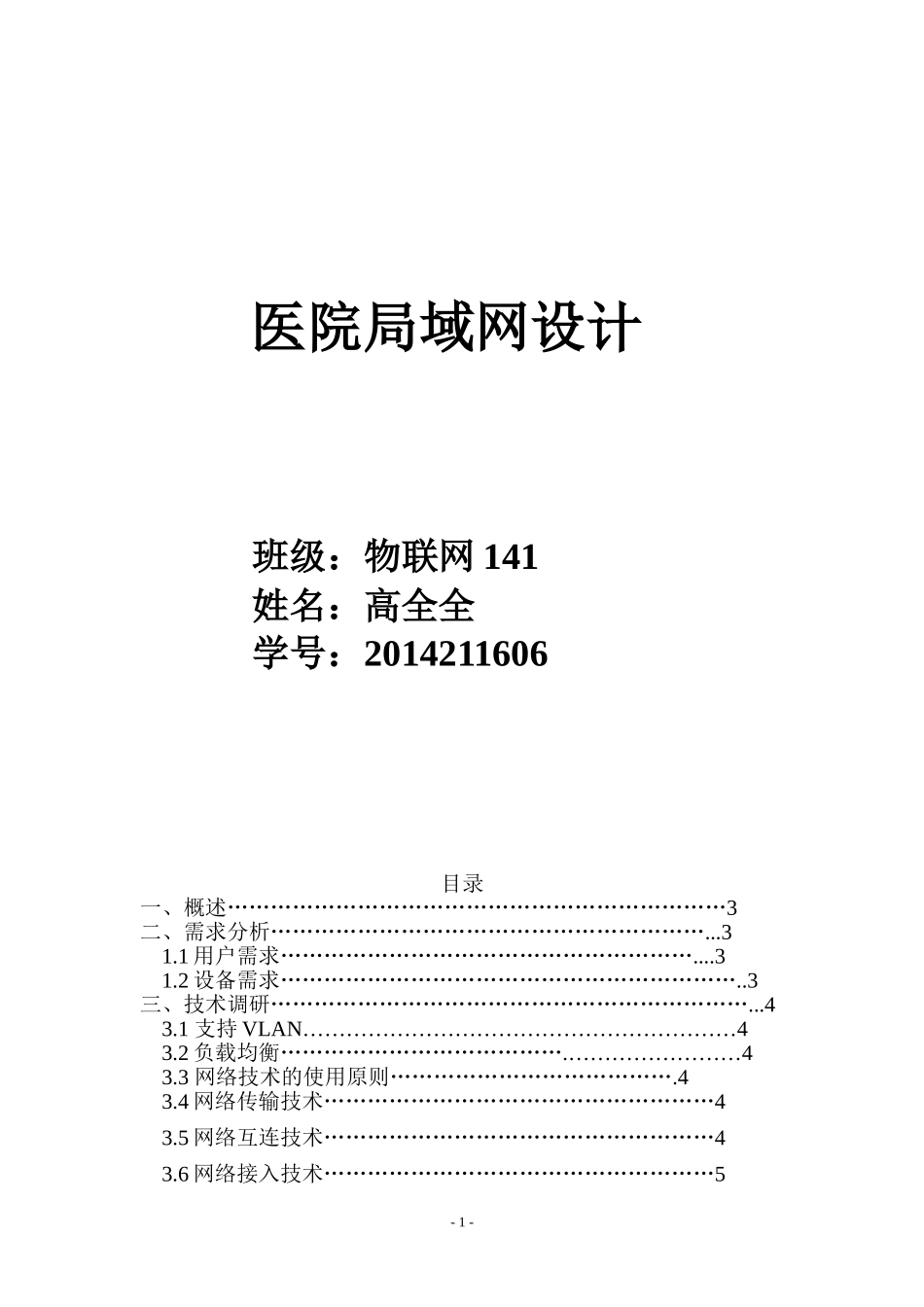

医院局域网设计班级：物联网141姓名：高全全学号：2014211606目录一、概述……………………………………………………………3二、需求分析……………………………………………………...31.1用户需求…………………………………………………....31.2设备需求………………………………………………………..3三、技术调研…………………………………………………………...43.1支持VLAN……………………………………………………43.2负载均衡………………………………….……………………43.3网络技术的使用原则………………………………….43.4网络传输技术………………………………………………43.5网络互连技术………………………………………………43.6网络接入技术………………………………………………5-1-3.7网络安全技术………………………………………………53.8网络管理技术………………………………………………53.9防火墙系统………………………………………………53.10动态路由分类………………………………………………5四、网络设计方案………………………………………………64.1网络拓扑结构………………………………………….64.2网络架构描述………………………………………………64.3交换机、路由器、服务器、防火墙、VPN等设备选型……64.4IP地址配置方案………………………………………………7五、配置命令及相关截图………………………………………8六、连通测试………………………………………………………...16七、心得体会………………………………………………………...17一、概述选择一家中规模的医院，首先要选择一家中规模的网络，通过实地调查等形式了解医院的组织结构、网络建设的背景，明确网络需求和网络性能的评价标准具体地，包括网络建设的目的与原则、投资规模、现有网络的问题与不足等；网络系统中所包含的信息点的数量、分布及信息流量、应用程序的类型及对QoS的要求、是否需要提供广域网接入和网络安全上的考虑因素等。-2-二、需求分析1.1用户需求某医院需建设两个相互独立的网络：一个为内部网络，用于医务管理系统；一个为信息网络，连接Internet。每间房间至少布设两个信息点，一个为内部网，一个为信息网。1.门诊大楼1幢（11层），一楼为挂号、药房、收费等10个窗口科室，每个科室布设两个信息点，大厅安装5台服务器终端，一台用于大屏幕显示，4台为触摸屏式医务服务导航。2至11楼为诊断科室，每层楼有20间科室，每间科室布设2个信息点。2.病房大楼1幢（11层），每层有40间病房，4间值班室，每间值班室布设两个信息点，每间病房布设一个信息网的信息点。3.行政大楼1幢（7层），每层10个办公室，每间办公室布设两个信息点。网络中心位于大楼一层，机房布设20个信息点。4.应用系统支持：医院对外发表信息的网站，内部网络的医务管理系统，并配备磁盘阵列和数据备份系统。在本项目中需要搭建的网络是一个先进的、高效的、安全的、可靠的、实用的现代化网络。1.2设备需求VPN设备1台，路由器5台，三层交换机1台，二层交换机18台，大厅服务器一台，触摸屏式医务服务导航服务器4台（简化为1台服务器），医务管理服务器21台，数据备份服务器1台，（简化为1台服务器）PC若干；三、技术调研3.1支持VLAN有人说过，“网路交换技术的灵魂是VLAN”，因为VLAN能带来诸如广播控制、网路安全、性能提高、管理容易等优点。VLAN划分的技术通常有如下三种方式：PortBasis:交换机或路由器的一个或多个端口划分在一个VLAN之中。NetworkAddressBasis:这种方式是以网络层的地址为划分VLAN的基础，由此可用不同的网路协议划分不同的VLAN。3.2负载均衡与LAN相比，广域网带宽远小于LAN，为了充分有效地利用广域网和局域网的带宽，让数据流合理地分配到2条线路或两台设备上，是保证该网能成为高速-3-数据传输网络的关键。3.3网络技术的使用原则选用的网络技术要具有先进性。但也要注意实用成熟和安全可靠。要防止出现网络刚刚建成技术就已落后的情况。同时也要注意防止由于技术过于先进，国内外还没有人用过或应用甚少，使得出现问题难以解决。网络结构、网络硬件平台、...
