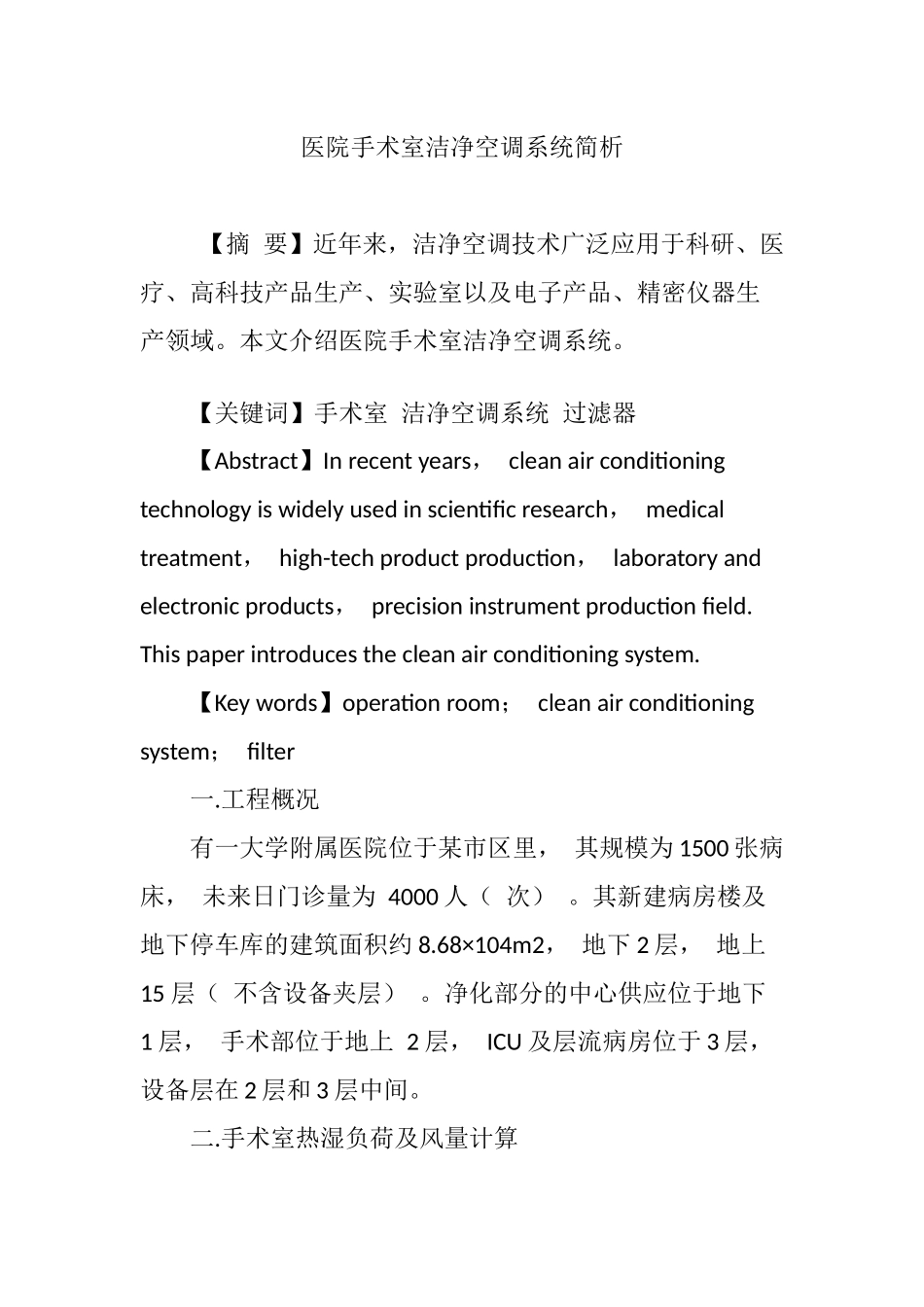

医院手术室洁净空调系统简析【摘要】近年来，洁净空调技术广泛应用于科研、医疗、高科技产品生产、实验室以及电子产品、精密仪器生产领域。本文介绍医院手术室洁净空调系统。【关键词】手术室洁净空调系统过滤器【Abstract】Inrecentyears，cleanairconditioningtechnologyiswidelyusedinscientificresearch，medicaltreatment，high-techproductproduction，laboratoryandelectronicproducts，precisioninstrumentproductionfield.Thispaperintroducesthecleanairconditioningsystem.【Keywords】operationroom；cleanairconditioningsystem；filter一.工程概况有一大学附属医院位于某市区里，其规模为1500张病床，未来日门诊量为4000人（次）。其新建病房楼及地下停车库的建筑面积约8.68×104m2，地下2层，地上15层（不含设备夹层）。净化部分的中心供应位于地下1层，手术部位于地上2层，ICU及层流病房位于3层，设备层在2层和3层中间。二.手术室热湿负荷及风量计算2.1室内热、湿负荷的计算手术室内的热源包括人员、照明和主要医用电器设备。（1）人体散热、散湿量。手术室内人员数根据卫生部《医院洁净手术部建设标准》决定，对于特大手术室不超过12人，对于大手术室不超过10人，对于中手术室不超过8人，对于小手术室不超过6人。为简化计算，每人散热量按平均全热150W，平均散湿量120g/h。（2）照明散热量。本工程中照明灯具采用荧光灯，安装功率为40W/支，根据手术室不同大小取8支～16支。（3）主要医用电子设备散热量。考虑到手术室中热负荷的不稳定性，依据经验电子设备配置功率与散热量计算取值如表1所示。考虑同时使用系数，Ⅰ、Ⅱ级按0.8计，Ⅲ、Ⅳ级按0.6计。（4）其他负荷：由于新建手术室绝大多数设有环绕手术室的污物走廊，因此一般不考虑围护结构的传热负荷。如实际存在，则应据实计算其热湿负荷。2.2风量的确定手术室的送风量由换气次数按《医院洁净手术部建筑技术规范》表4.0.1确定，其中Ⅰ级手术室按照断面风速给出了要求。新风量按下列各项的最大值确定：（1）按《医院洁净手术部建筑技术规范》表4.0.1中的新风换气次数计算的新风量。（2）补偿室内的排风并能保持室内正压值的新风量。（3）人员呼吸所需新风量。三.手术部的净化流程及空调系统设置手术部共设有29间洁净手术室，其中Ⅰ级4间，Ⅱ级12间（其中一间为负压），Ⅲ级9间、Ⅳ级4间。该手术部建筑平面采用双走廊布局，合理地设置了病人通道、医生通道、无菌物品通道及污物通道。3.1净化流程（1）医护人员通道发衣→换鞋→更衣→二次换鞋→洁净走廊→手术室（2）病人通道存车换床→护士控制、登记→预麻间→洁净走廊→手术室（3）污物通道手术室→清洁走廊→部分器械清洗、分类、打包→快速灭菌→传递室→洁净走廊→无菌存放手术室→清洁走廊→污物电梯→中心供应垃圾处理根据污物的污染程度和处理方式的不同，划分为两个污物通道。（4）无菌物品通道中心供应→洁净电梯→缓冲→无菌物品库3.2空调系统设置根据各房间净化级别的不同，手术部共设有净化空调系统34个。净化空调系统采用三级过滤，第一级设在新风机组内，第二级设在空调机内，第三级设在净化房间内。在新风机组内也设置三级组合过滤，第一级为粗效过滤，对≥5μm大气尘计数效率不低于50%，初阻力<30Pa；第二级为中效过滤器，对≥1μm大气尘计数效率不低于50%，初阻力<100Pa；第三级为亚高效过滤器，对≥0.5μm大气尘计数效率不低于95%，初阻力<150Pa。新风经新风机组集中处理后再送至各净化空调机组，这样可满足新风经过粗、、中、亚高效过滤后进一步净化处理的要求，新风机可以克服新风处理的过滤器阻力，从而减小空调机组风机的压头，还可以简化系统，节约初投资。Ⅰ、Ⅱ级手术室分别设独立的净化空调系统，Ⅲ、Ⅳ级手术室两间合用一个净化空调系统。Ⅰ、Ⅱ、Ⅲ级手术室送风口集中布置，末级过滤器采用高效净化单元，采用钠焰法效率不低于99.99%的B类高效空气过滤器，初阻力手术部所有净化房间采用双侧下部回风，回风口底距地为100mm，上部距地500mm，以此来保证弯曲气流在工作面（0.7～0.8）以下，同时保证装修时卫生角的设置。室内回风口风...
