型式试验操作流程

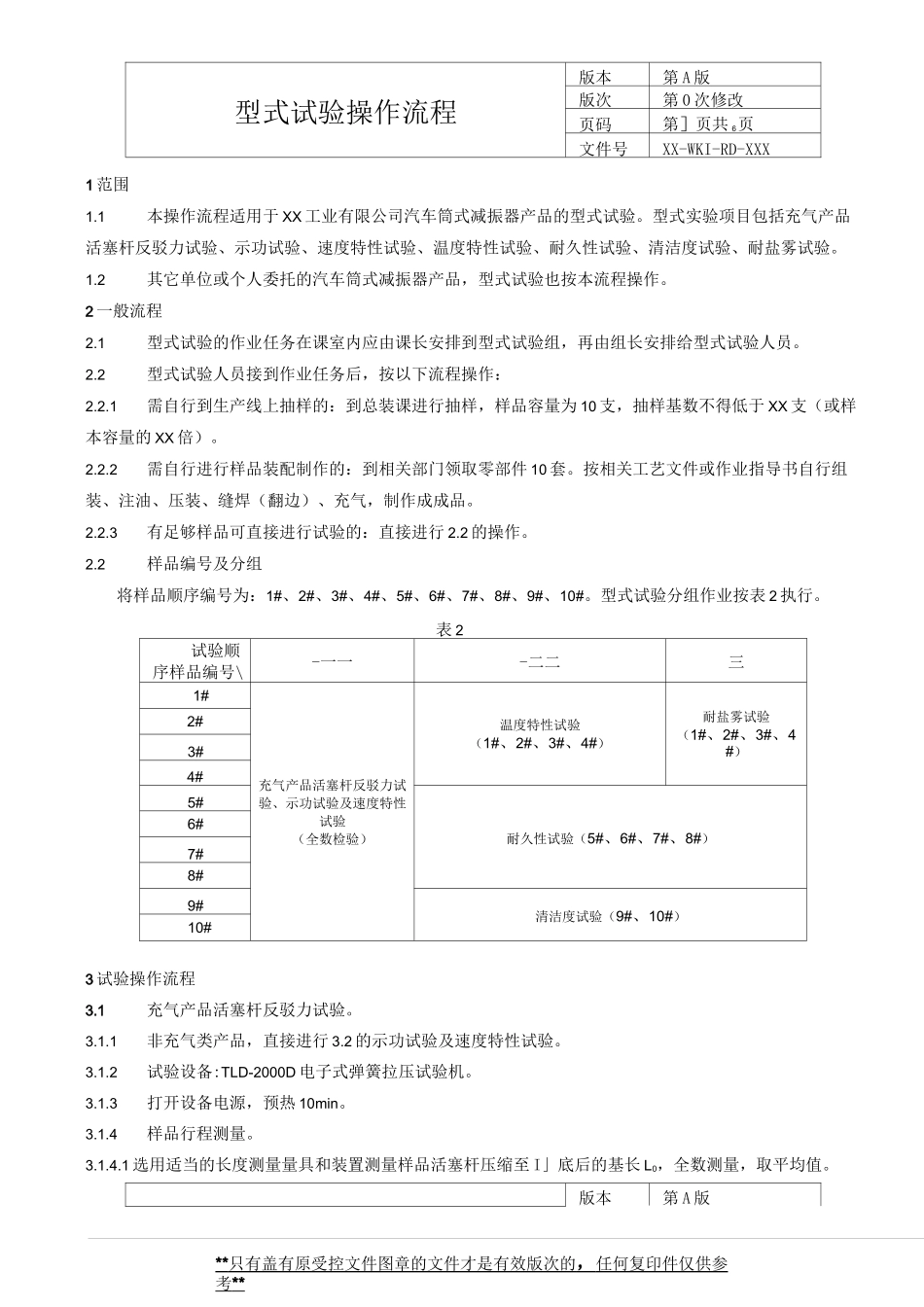

** 只有盖有原受控文件图章的文件才是有效版次的 ， 任何复印件仅供参 考 ** 型式试验操作流程版本第 A 版版次第 0 次修改页码第］页共 6页文件号XX-WKI-RD-XXX1 范围1.1本操作流程适用于 XX 工业有限公司汽车筒式减振器产品的型式试验。型式实验项目包括充气产品活塞杆反驳力试验、示功试验、速度特性试验、温度特性试验、耐久性试验、清洁度试验、耐盐雾试验。1.2其它单位或个人委托的汽车筒式减振器产品，型式试验也按本流程操作。2 一般流程2.1型式试验的作业任务在课室内应由课长安排到型式试验组，再由组长安排给型式试验人员。2.2型式试验人员接到作业任务后，按以下流程操作：2.2.1需自行到生产线上抽样的：到总装课进行抽样，样品容量为 10 支，抽样基数不得低于 XX 支（或样本容量的 XX 倍）。2.2.2需自行进行样品装配制作的：到相关部门领取零部件 10 套。按相关工艺文件或作业指导书自行组装、注油、压装、缝焊（翻边）、充气，制作成成品。2.2.3有足够样品可直接进行试验的：直接进行 2.2 的操作。2.2样品编号及分组将样品顺序编号为：1#、2#、3#、4#、5#、6#、7#、8#、9#、10#。型式试验分组作业按表 2 执行。表 2试验顺序样品编号\-一一-二二三1#充气产品活塞杆反驳力试验、示功试验及速度特性试验（全数检验）温度特性试验（1#、2#、3#、4#）耐盐雾试验（1#、2#、3#、4#）2#3#4#5#耐久性试验（5#、6#、7#、8#）6#7#8#9#清洁度试验（9#、10#）10#3 试验操作流程3.1充气产品活塞杆反驳力试验。3.1.1非充气类产品，直接进行 3.2 的示功试验及速度特性试验。3.1.2试验设备:TLD-2000D 电子式弹簧拉压试验机。3.1.3打开设备电源，预热 10min。3.1.4样品行程测量。3.1.4.1 选用适当的长度测量量具和装置测量样品活塞杆压缩至 I」底后的基长 L0，全数测量，取平均值。版本第 A 版** 只有盖有原受控文件图章的文件才是有效版次的 ， 任何复印件仅供参 考 ** 型式试验操作流程版次第 0 次修改页码第］页共 6页文件号XX-WKI-RD-XXX3.142 选用适当的长度测量量具和装置测量样品拉伸到最大长度的长度 L1,全数测量，取平均值。。3.1.4.3 计算行程中间点时的样品总长L1+L0H。一⑴3.1.5将预热 10min 后的试验设备进行数显行程（即 HO：xxxx.“mm）校准和数显力值（即 PO：xx“N）校准。3.1.6按设备使用说明书要求，启动中横梁（上压盘）向上运动，至数显行程大于 L1为止。3.1.7揿压“复位...
