室外供热管道工艺标准..

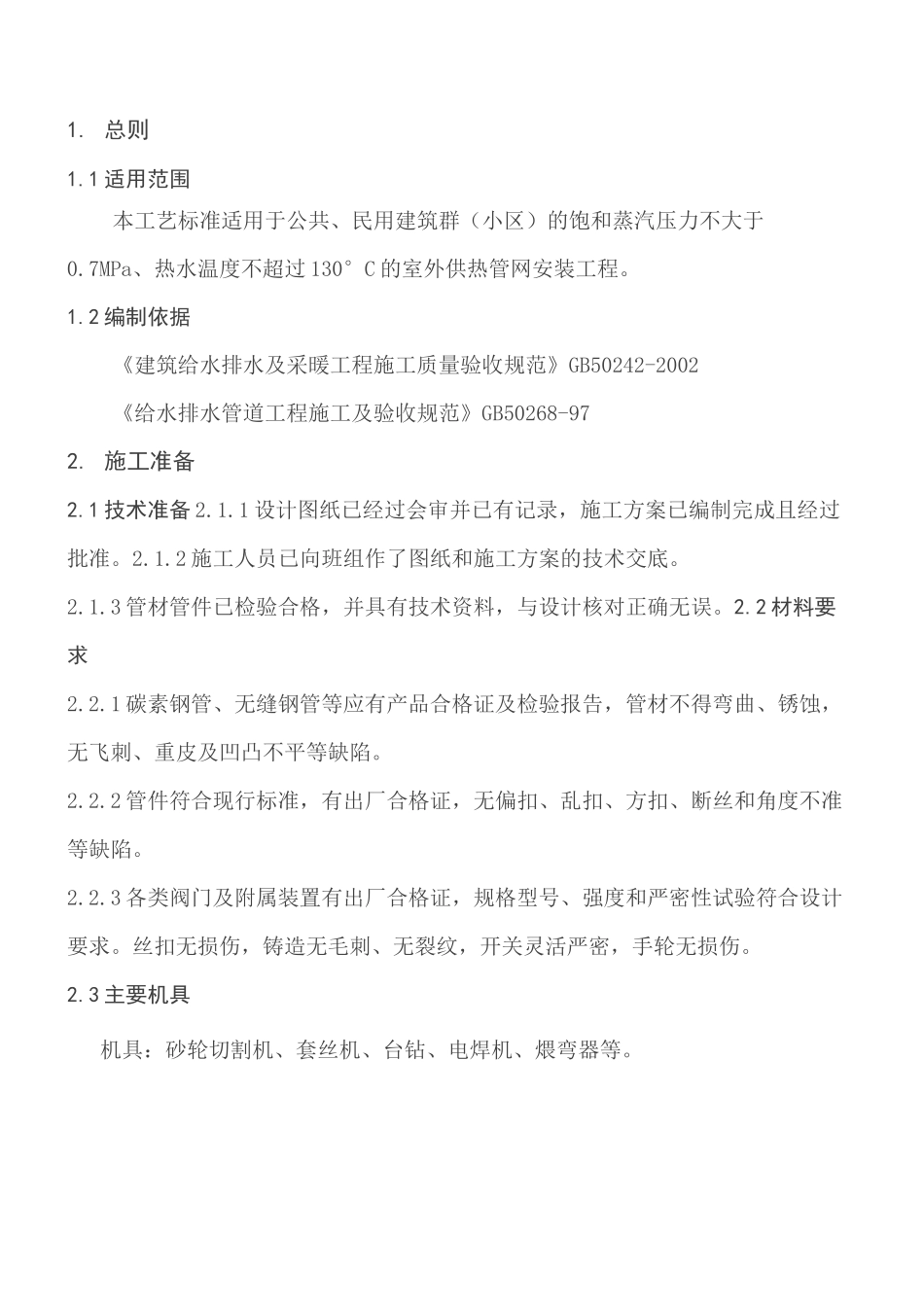

1. 总则1.1 适用范围本工艺标准适用于公共、民用建筑群（小区）的饱和蒸汽压力不大于0.7MPa、热水温度不超过 130°C 的室外供热管网安装工程。1.2 编制依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《给水排水管道工程施工及验收规范》GB50268-972. 施工准备2.1 技术准备 2.1.1 设计图纸已经过会审并已有记录，施工方案已编制完成且经过批准。2.1.2 施工人员已向班组作了图纸和施工方案的技术交底。2.1.3 管材管件已检验合格，并具有技术资料，与设计核对正确无误。2.2 材料要求2.2.1 碳素钢管、无缝钢管等应有产品合格证及检验报告，管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平等缺陷。2.2.2 管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。2.2.3 各类阀门及附属装置有出厂合格证，规格型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。2.3 主要机具机具：砂轮切割机、套丝机、台钻、电焊机、煨弯器等。工具：手动套丝机、压力钳、压力案、管钳、活扳子、钢锯、锤子、剪刀、管割刀、钢卷尺、水平尺、小线、焊接检测尺等。2.4 作业条件2.4.1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。2.4.2 安装地沟内干管，应在管沟砌完后，安装盖板前且安装好托吊卡架。2.4.3 安装架空的干管，应先搭接好脚手架，稳装好管道支架后进行。3. 施工工艺3.1 工艺流程安装准备一地沟管道安装一架空管道安装 f 埋地管道安装一配套小型配件和设备安装 f 管道试压 f 防腐保温。3.2 管道的切割、焊接等工艺详见《室内给水管道及配件安装工程施工工艺标准》和《消火栓及给水设备安装施工工艺标准》3.3 地沟管道安装根据地沟用途不同管道安装敷设可分为通行地沟、半通行地沟、不通行地沟三种。3.3.1 通行地沟：一般净高不小于 1.8m,净空通道宽不于小 0.6m,通行地沟易于检查和维修。3.3.2 半通行地沟：净高不少于 1.4m,通道净空不少于 0.4m,这种地沟虽可进行检修,但工作条件较差。3.3.3 不通行地沟：一般用在进入到各建筑物的支线管道上,检修不方便。3.3.4 地沟管道安装(1)土建方打好垫层后，按图纸设计标高进行复查并在垫层上弹出地沟的中心线，按规定间距安放支座及滑动支架。支架间距按下表规定:支架最大间距管径(mm)1520253240507080100125150200不保温(m)2.2.3.3.3.3.4.4.5.05.55.5...
