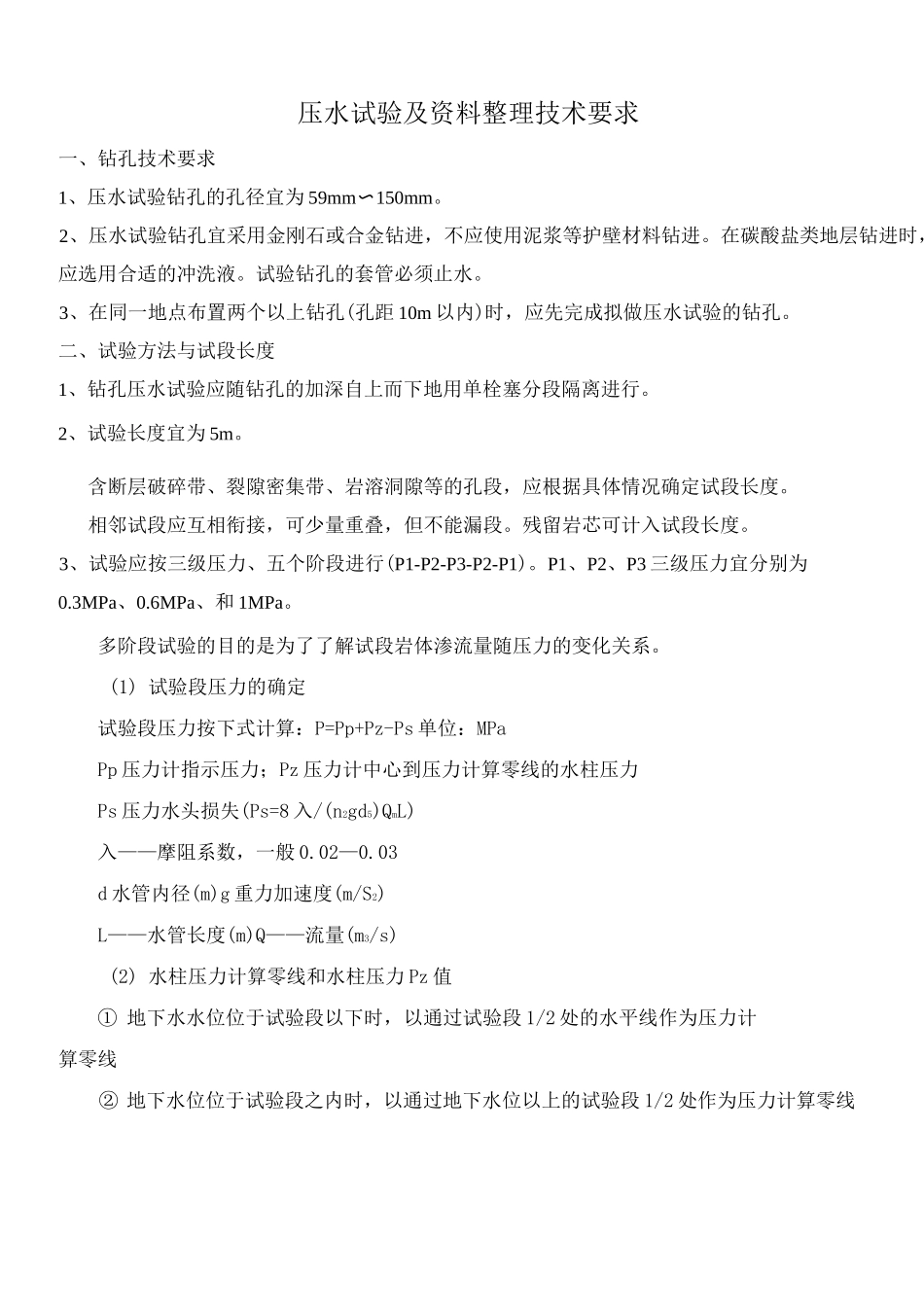

压水试验及资料整理技术要求一、钻孔技术要求1、压水试验钻孔的孔径宜为 59mm〜150mm。2、压水试验钻孔宜采用金刚石或合金钻进,不应使用泥浆等护壁材料钻进。在碳酸盐类地层钻进时,应选用合适的冲洗液。试验钻孔的套管必须止水。3、在同一地点布置两个以上钻孔(孔距 10m 以内)时,应先完成拟做压水试验的钻孔。二、试验方法与试段长度1、钻孔压水试验应随钻孔的加深自上而下地用单栓塞分段隔离进行。2、试验长度宜为 5m。含断层破碎带、裂隙密集带、岩溶洞隙等的孔段,应根据具体情况确定试段长度。相邻试段应互相衔接,可少量重叠,但不能漏段。残留岩芯可计入试段长度。3、试验应按三级压力、五个阶段进行(P1-P2-P3-P2-P1)。P1、P2、P3 三级压力宜分别为0.3MPa、0.6MPa、和 1MPa。多阶段试验的目的是为了了解试段岩体渗流量随压力的变化关系。(1) 试验段压力的确定试验段压力按下式计算:P=Pp+Pz-Ps 单位:MPaPp 压力计指示压力;Pz 压力计中心到压力计算零线的水柱压力Ps 压力水头损失(Ps=8 入/(n2gd5)QmL)入——摩阻系数,一般 0.02—0.03d 水管内径(m)g 重力加速度(m/S2)L——水管长度(m)Q——流量(m3/s)(2) 水柱压力计算零线和水柱压力 Pz 值① 地下水水位位于试验段以下时,以通过试验段 1/2 处的水平线作为压力计算零线② 地下水位位于试验段之内时,以通过地下水位以上的试验段 1/2 处作为压力计算零线图 S-S 尴下水位位于试验段之内巳一欢拄堆力(包压力表屮心至压力扶算零线的新苣距离 hE—试峻段杭槌;&—位于她 F水位以上试验段的圧庄图£-10 地下水位位于试验段之上凡一水柱压力(自压力藏中心至压力计霽零线的常直匪离卄 L—试脸股圧度③地下水位于试验段之上时,且试验段在该含层中时,以地下水位线作为压力计算零线。4、试验钻孔的基本规定① 孔径,宜为 59-91mm② 钻进方法,应采用金钢石或合金钻进,不应使用泥浆等护壁材料同一地点布置两个以上钻孔(孔距在 10m 以内)时,应先完成将要作用压水试验的钻孔。三、试验设备1、止水栓塞:栓塞长度不小于 8 倍钻孔直径;宜采用水压式或气压式栓塞。2、供水设备:试验用的水泵在 1MPa 压力下,流量能保持 100L/min。水泵出口应安装容积大于 5L 的稳定空气室。吸水龙头外应有 1 层-2 层孔径小于 2mm 的过滤网。吸水龙头至水池底部的距离不小于 0.3m。供水调节阀门应灵活可靠,不漏水,且不宜与钻进共用。3、量测设备:流量记应能...
