500KV工程施工组设计

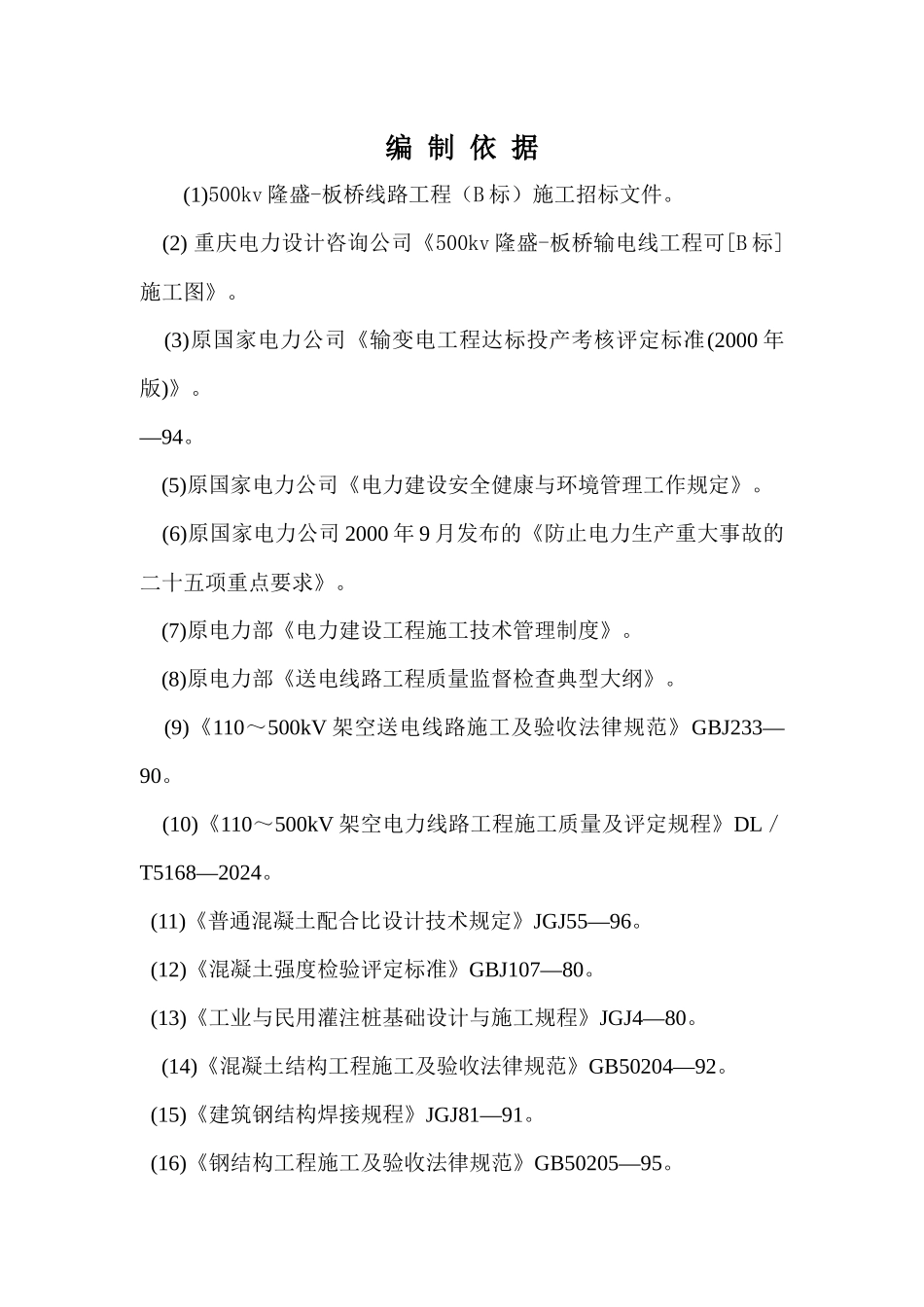

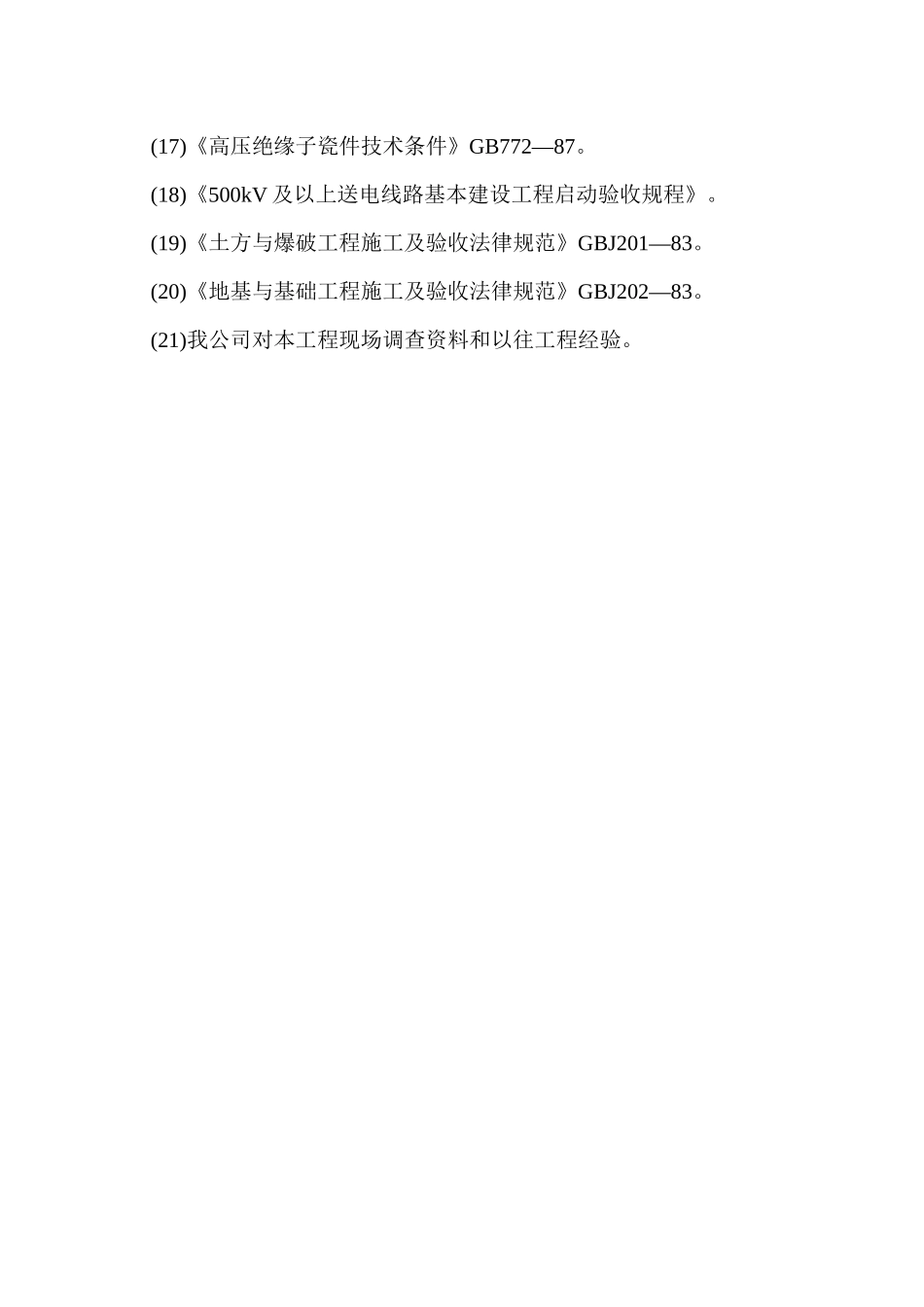

500kv 隆盛-板桥输电路线工程（B 标）施工组织设计纲要四川广安光明电力安装工程有限责任公司二 00 六年十月编 制 依 据(1)500kv 隆盛-板桥线路工程（B 标）施工招标文件。 (2) 重庆电力设计咨询公司《500kv 隆盛-板桥输电线工程可[B 标]施工图》。 (3)原国家电力公司《输变电工程达标投产考核评定标准(2000 年版)》。—94。 (5)原国家电力公司《电力建设安全健康与环境管理工作规定》。 (6)原国家电力公司 2000 年 9 月发布的《防止电力生产重大事故的二十五项重点要求》。 (7)原电力部《电力建设工程施工技术管理制度》。 (8)原电力部《送电线路工程质量监督检查典型大纲》。 (9)《110～500kV 架空送电线路施工及验收法律规范》GBJ233—90。 (10)《110～500kV 架空电力线路工程施工质量及评定规程》DL／T5168—2024。 (11)《普通混凝土配合比设计技术规定》JGJ55—96。 (12)《混凝土强度检验评定标准》GBJ107—80。 (13)《工业与民用灌注桩基础设计与施工规程》JGJ4—80。(14)《混凝土结构工程施工及验收法律规范》GB50204—92。 (15)《建筑钢结构焊接规程》JGJ81—91。 (16)《钢结构工程施工及验收法律规范》GB50205—95。 (17)《高压绝缘子瓷件技术条件》GB772—87。 (18)《500kV 及以上送电线路基本建设工程启动验收规程》。 (19)《土方与爆破工程施工及验收法律规范》GBJ201—83。 (20)《地基与基础工程施工及验收法律规范》GBJ202—83。 (21)我公司对本工程现场调查资料和以往工程经验。 第一章： 工程概况 本工程为 500kv 隆盛-板桥输电线路工程（B 标），线路长度为16.719 km。 本工程设计单位为。 施工范围：N1104—N2029 号。 本工程计划工期：2024 年 10 月开工，2007 年 1 月 20 日完工。一、工程构造1、基础。本工程基础采纳钢筋混凝土现浇基础。2、铁塔。直线塔塔型为：ZM 型；耐张塔塔型为：J 型。3、导地线。本工程导线为 4*LJ-500／45 钢芯铝绞线；地线为GJX-80，另一根采纳 48 芯 OPGW 复合光纤。4、绝缘子。本工程全线采纳。 5、接地。本工程接地装置采纳丙型。埋深不小于，接地材料选用Φ10 圆钢。二、 施工环境1、 线路走径(1) B 标段沿线。2、地质、地形(1)地质。沿线塔位地基土主要为岩石、松砂石及普通土。(2)地形地貌特征。各地形所占比例表地 形流沙松砂石普通土比例(%)3、气象条件见表最大风速（米/秒）覆冰（毫米）雷暴日（日/年）4、交通...
