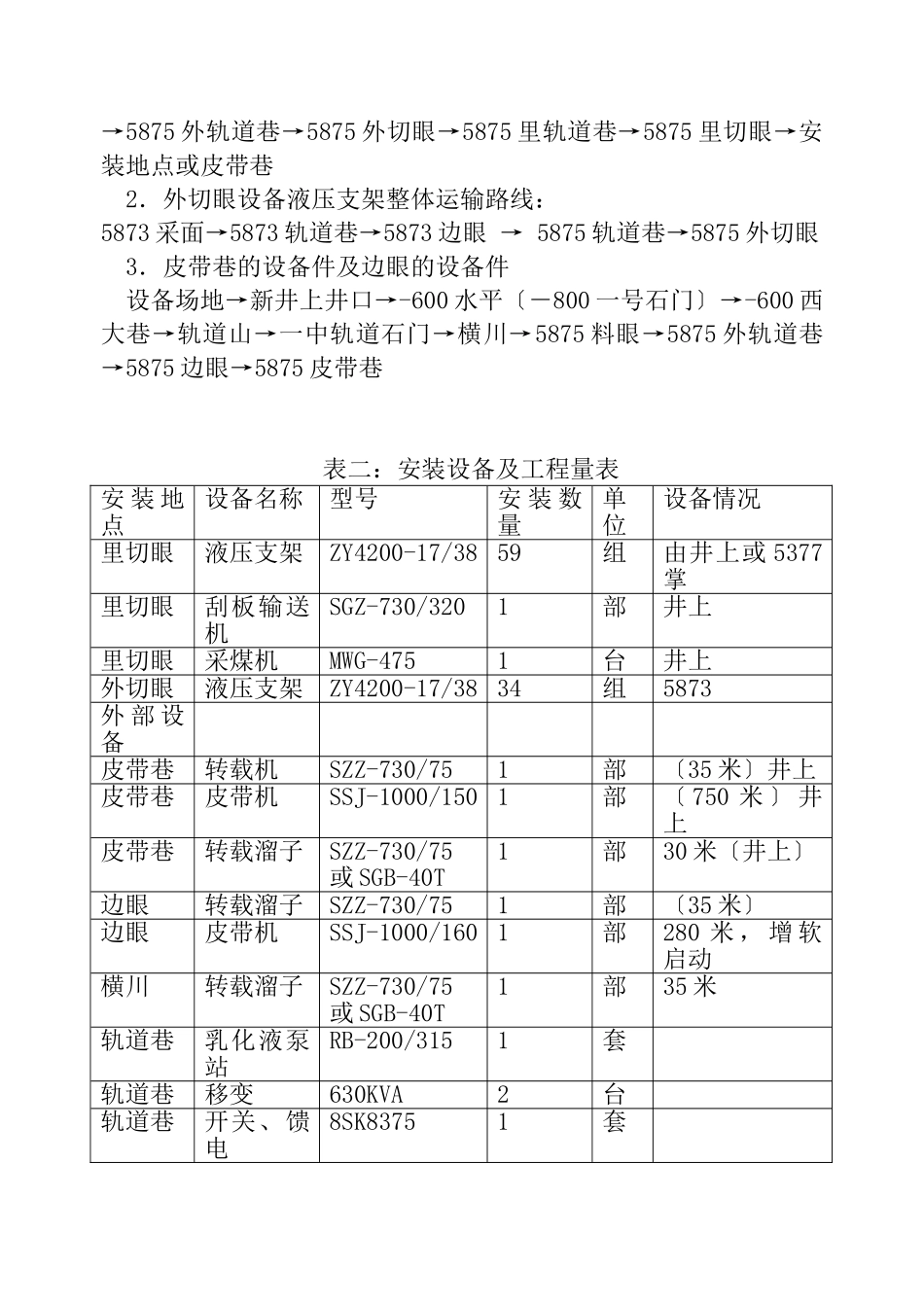

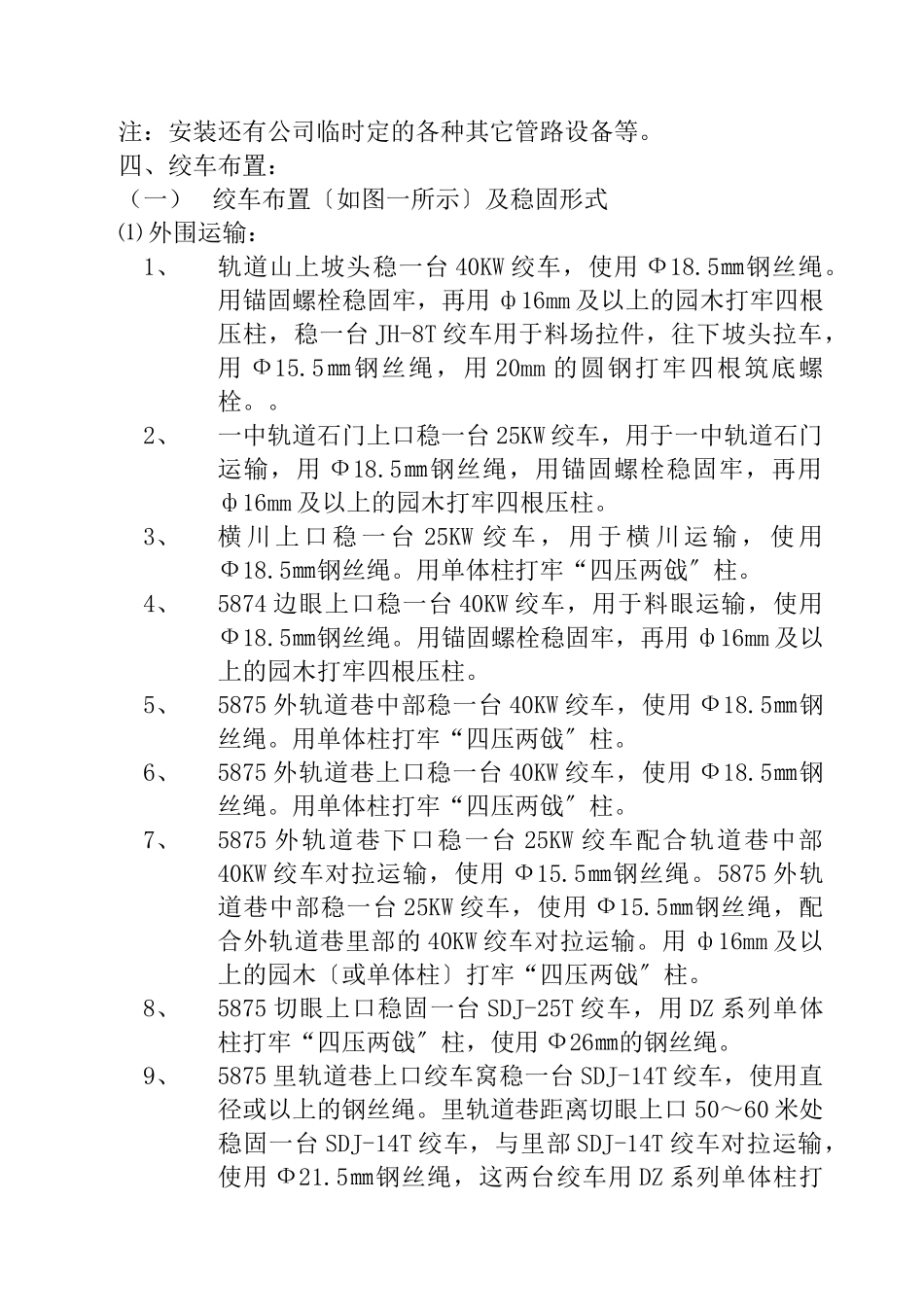

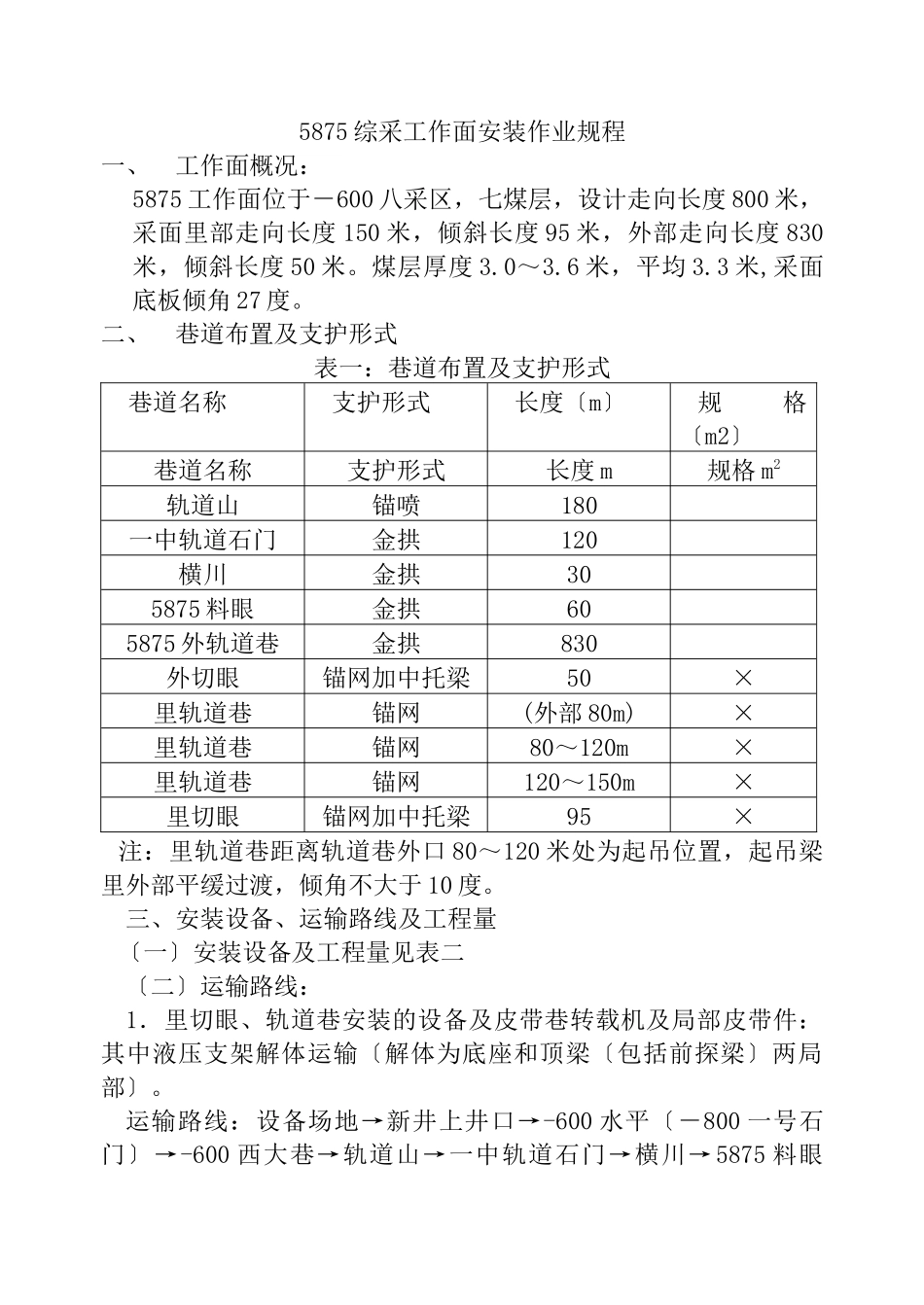

5875 综采工作面安装作业规程一、工作面概况：5875 工作面位于－600 八采区，七煤层，设计走向长度 800 米，采面里部走向长度 150 米，倾斜长度 95 米，外部走向长度 830米，倾斜长度 50 米。煤层厚度 3.0～3.6 米，平均 3.3 米,采面底板倾角 27 度。二、巷道布置及支护形式表一：巷道布置及支护形式巷道名称支护形式长度〔m〕规格〔m2〕巷道名称支护形式长度 m规格 m2轨道山锚喷180一中轨道石门金拱120横川金拱305875 料眼金拱605875 外轨道巷金拱830外切眼锚网加中托梁50×里轨道巷锚网(外部 80m)×里轨道巷锚网80～120m×里轨道巷锚网120～150m×里切眼锚网加中托梁95×注：里轨道巷距离轨道巷外口 80～120 米处为起吊位置，起吊梁里外部平缓过渡，倾角不大于 10 度。三、安装设备、运输路线及工程量〔一〕安装设备及工程量见表二〔二〕运输路线：1．里切眼、轨道巷安装的设备及皮带巷转载机及局部皮带件：其中液压支架解体运输〔解体为底座和顶梁〔包括前探梁〕两局部〕。运输路线：设备场地→新井上井口→-600 水平〔－800 一号石门〕→-600 西大巷→轨道山→一中轨道石门→横川→5875 料眼→5875 外轨道巷→5875 外切眼→5875 里轨道巷→5875 里切眼→安装地点或皮带巷2．外切眼设备液压支架整体运输路线： 5873 采面→5873 轨道巷→5873 边眼 → 5875 轨道巷→5875 外切眼3．皮带巷的设备件及边眼的设备件设备场地→新井上井口→-600 水平〔－800 一号石门〕→-600 西大巷→轨道山→一中轨道石门→横川→5875 料眼→5875 外轨道巷→5875 边眼→5875 皮带巷表二：安装设备及工程量表安 装 地点设备名称型号安 装 数量单位设备情况里切眼液压支架ZY4200-17/38 59组由井上或 5377掌里切眼刮板输送机SGZ-730/3201部井上里切眼采煤机MWG-4751台井上外切眼液压支架ZY4200-17/38 34组5873外 部 设备皮带巷转载机SZZ-730/751部〔35 米〕井上皮带巷皮带机SSJ-1000/150 1部〔 750 米 〕 井上皮带巷转载溜子SZZ-730/75或 SGB-40T1部30 米〔井上〕边眼转载溜子SZZ-730/751部〔35 米〕边眼皮带机SSJ-1000/160 1部280 米 ， 增 软启动横川转载溜子SZZ-730/75或 SGB-40T1部35 米轨道巷乳化液泵站RB-200/3151套轨道巷移变630KVA2台轨道巷开关、馈电8SK83751套注：安装还有公司临时定的各种其它管路设备等。四、绞车布置：（一） 绞车布置〔如图一所示〕及稳固形式⑴ 外围运输...
