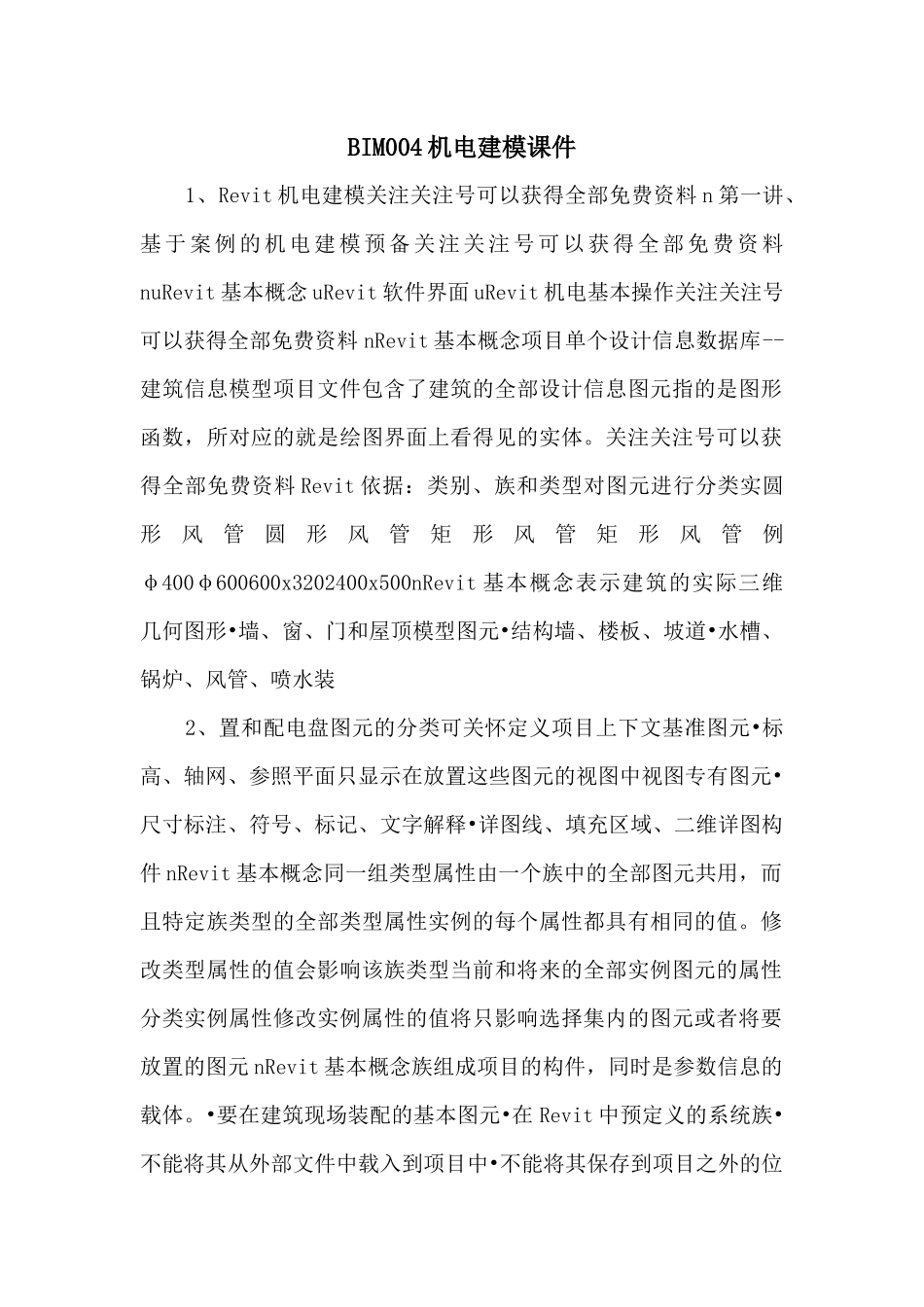

BIM004 机电建模课件 1、Revit 机电建模关注关注号可以获得全部免费资料 n 第一讲、基于案例的机电建模预备关注关注号可以获得全部免费资料nuRevit 基本概念 uRevit 软件界面 uRevit 机电基本操作关注关注号可以获得全部免费资料 nRevit 基本概念项目单个设计信息数据库--建筑信息模型项目文件包含了建筑的全部设计信息图元指的是图形函数，所对应的就是绘图界面上看得见的实体。关注关注号可以获得全部免费资料 Revit 依据：类别、族和类型对图元进行分类实圆形风管圆形风管矩形风管矩形风管例φ400φ600600x3202400x500nRevit 基本概念表示建筑的实际三维几何图形•墙、窗、门和屋顶模型图元•结构墙、楼板、坡道•水槽、锅炉、风管、喷水装 2、置和配电盘图元的分类可关怀定义项目上下文基准图元•标高、轴网、参照平面只显示在放置这些图元的视图中视图专有图元•尺寸标注、符号、标记、文字解释•详图线、填充区域、二维详图构件 nRevit 基本概念同一组类型属性由一个族中的全部图元共用，而且特定族类型的全部类型属性实例的每个属性都具有相同的值。修改类型属性的值会影响该族类型当前和将来的全部实例图元的属性分类实例属性修改实例属性的值将只影响选择集内的图元或者将要放置的图元 nRevit 基本概念族组成项目的构件，同时是参数信息的载体。•要在建筑现场装配的基本图元•在 Revit 中预定义的系统族•不能将其从外部文件中载入到项目中•不能将其保存到项目之外的位置如：墙、屋顶、楼板、风管、管 3、道标高、轴网、图纸和视口类型的系统设置族的分类可载入族•通常购置、供应并安装的构件•常规自定义的一些解释图元•不在外部 RFA 文件中创建的如：窗、门、橱柜、装置、家具和植物锅炉、热水器、空气处理设备和卫浴装置符号、标记、图框、标题栏内建族•当前项目专有的独特构件 nRevit 基本概念 Revit 几种常见文件格式.rvt 项目文件.rfa 族文件.rte 项目样板文件.rft 族样板文件nRevit 软件界面项目创建最近使用文件欧特克网络资源族创建nRevit 软件界面快捷访问工具栏功能区工具选项卡罗盘绘图区域属性项目扫瞄器视图把握栏状态栏 nRevit 机电基本操作 n 系统应用三步骤：建立系统复制项目扫瞄器的系统族选择系统管线布置时进行选择 4、编辑系统添加设备及末端，系统类型属性，过滤器，系统扫瞄器 Revit 机电各专业不同系统进行区分的方式：水、暖—系统类型；电—材质 n 三维模型...
