CAD工程制图键盘快捷命令介绍

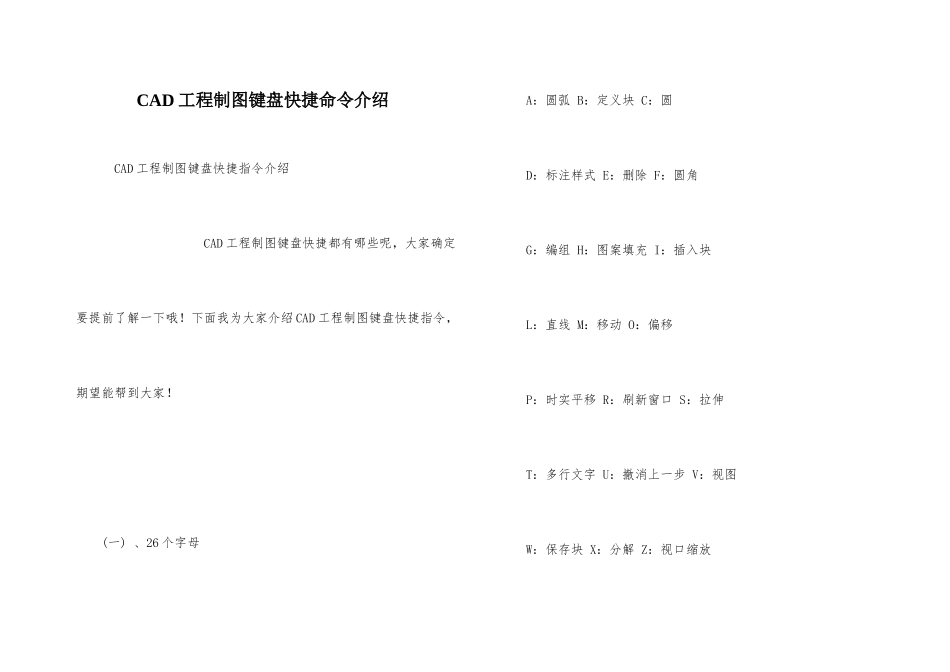

CAD工程制图键盘快捷命令介绍_第1页
1/6

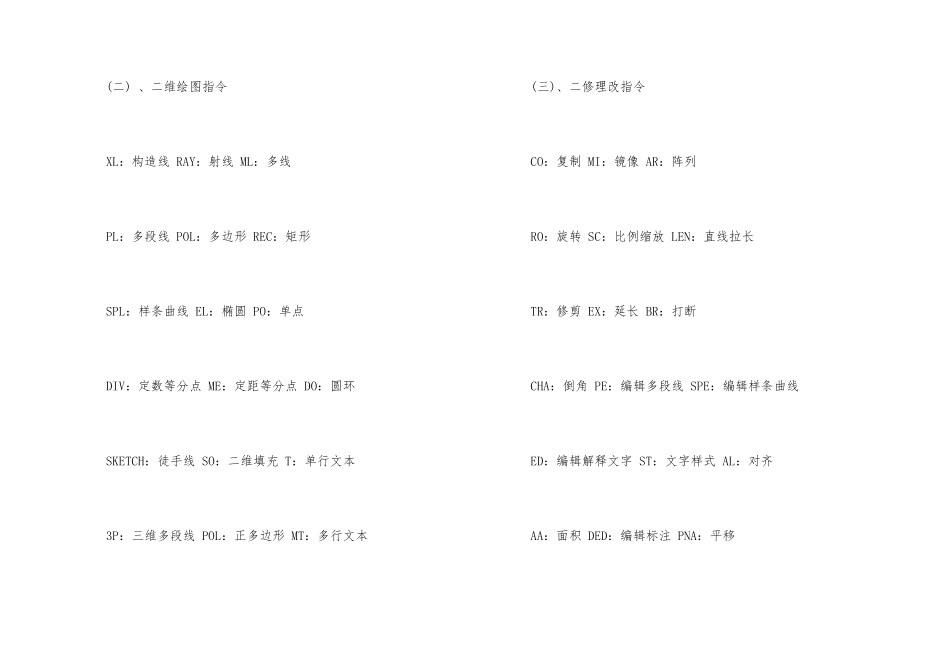

CAD工程制图键盘快捷命令介绍_第2页
2/6
CAD工程制图键盘快捷命令介绍_第3页
3/6
CAD 工程制图键盘快捷命令介绍 CAD 工程制图键盘快捷指令介绍 CAD 工程制图键盘快捷都有哪些呢,大家确定要提前了解一下哦!下面我为大家介绍 CAD 工程制图键盘快捷指令,期望能帮到大家! (一) 、26 个字母 A:圆弧 B:定义块 C:圆 D:标注样式 E:删除 F:圆角 G:编组 H:图案填充 I:插入块 L:直线 M:移动 O:偏移 P:时实平移 R:刷新窗口 S:拉伸 T:多行文字 U:撤消上一步 V:视图 W:保存块 X:分解 Z:视口缩放 (二) 、二维绘图指令 XL:构造线 RAY:射线 ML:多线 PL:多段线 POL:多边形 REC:矩形 SPL:样条曲线 EL:椭圆 PO:单点 DIV:定数等分点 ME:定距等分点 DO:圆环 SKETCH:徒手线 SO:二维填充 T:单行文本 3P:三维多段线 POL:正多边形 MT:多行文本 (三)、二修理改指令 CO:复制 MI:镜像 AR:阵列 RO:旋转 SC:比例缩放 LEN:直线拉长 TR:修剪 EX:延长 BR:打断 CHA:倒角 PE:编辑多段线 SPE:编辑样条曲线 ED:编辑解释文字 ST:文字样式 AL:对齐 AA:面积 DED:编辑标注 PNA:平移 (四)、其它指令 UN:单位设置 LA:图层特性管理 LW:线宽设置 LT:线型设置 COL:颜色设置 LIMITS:图形界限 MO:对象特性 ADC:设计中心 OS/DS:草图设置 OP:选项 MA:特性匹配 ID:点位置 DI:测两点距离 OPEN:打开 NEW:新建 SHA:体着色 HI:消隐 3DO:三维观看 SET:设置变量 EXIT:退出 CAD 推举添加高校生成长必备微信:daxue4 高校四年 与您相伴(五)、三维指令 BOX:长方体 WE:楔体 REG:面域 EXT:拉伸 REV:旋转 SL:剖切 SU:差集 UNI:并集 IN:交集 SEC:截面 RR:渲染 RMAT:材质 3A:三维阵列 3F:三维面 (六)、标注指令 DAL:对齐标注 DAN:角度标注 DDI:直径标注 DRA:半径标注 DBA:基线 DCE:圆心 标注 DLI:线性标注 DOR:坐标标注 DCO:连续标注 QDIM:快速标注 (七)、捕获设置 END:端点 CEN:圆心 MID:中心点 QUA:象限点 PER:垂足 TAN:切点 PAR:平行 NEA:最近的 FRO:基点于 EXT:延长 (八)、视窗缩放 Z+空格+空格:实时缩放 Z+E:显示全图 (九)、对象特性 PU:去除垃圾 OP:自定义 CAD COL:设置颜色 (十)、常用 CTRL+指令 【CTRL】+1 *PROPERTIES(修改特性) 【CTRL】+2 *ADCENTER(设计中心) 【CTRL】+O *OPEN(打开文件) 【CTRL】+N、M *NEW(新建文件) 【CTRL】+P *PRINT(打印文件) 【CTRL】+S *SAVE(保存文件) 【CTRL】+Z *UNDO(放弃) 【CTRL】+X *CUTCLIP(剪切) 【CTRL】+C *COPYCLIP(复制) 【CTRL】+V *PASTECLIP(粘贴) 【CTRL】+B *SNAP(栅格捕获) 【CTRL】+F *OSNAP(对象捕获) 【CTRL】+G *GRID(栅格) 【CTRL】+L *ORTHO(正交) 【CTRL】+W *(对象追踪) 【CTRL】+U *(极轴)
