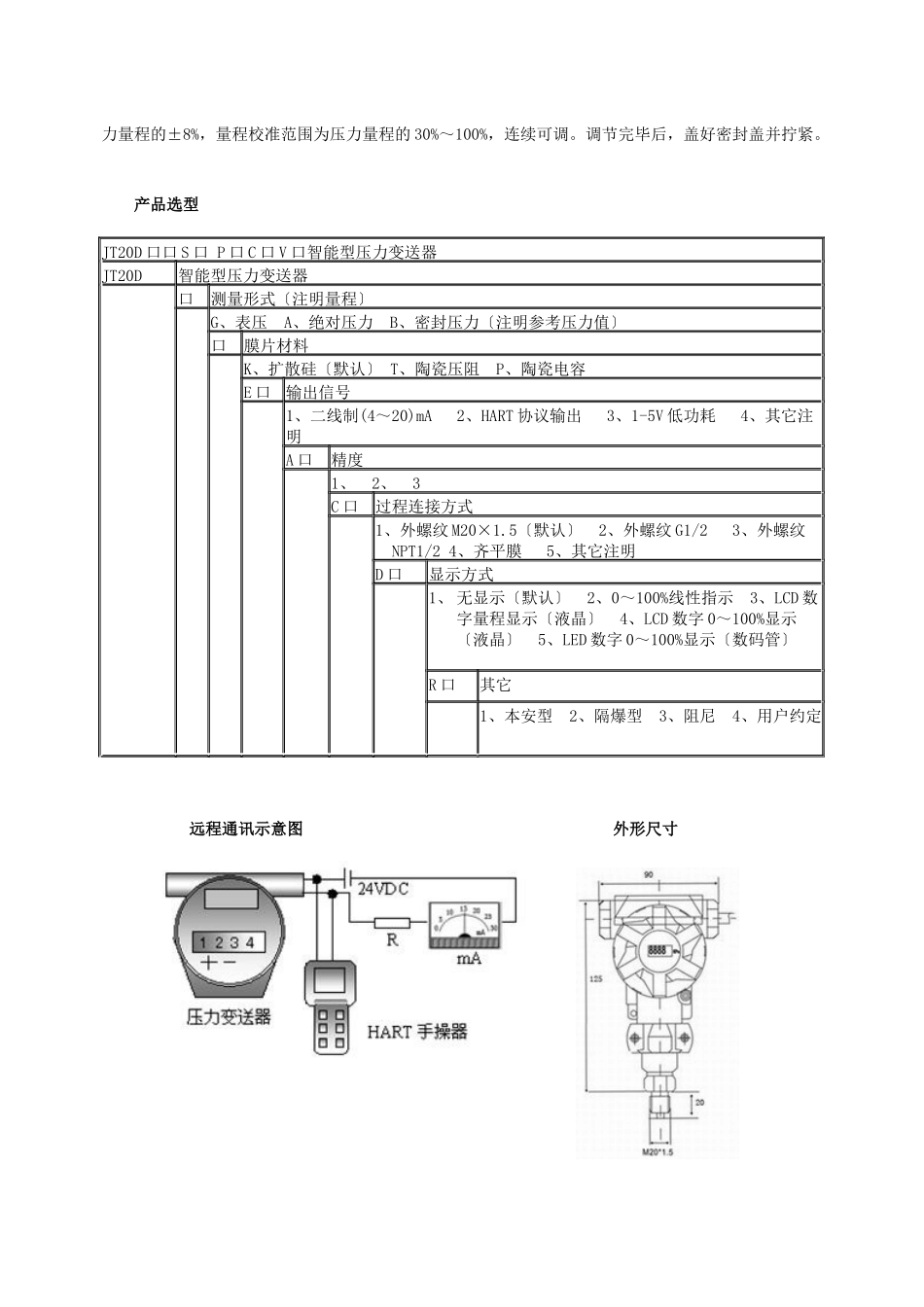

JT20D 智能型压力变送器JT20D 智能型压力变送器采纳高性能的感压芯片,配合先进的电路处理和温度补偿技术,将压力变化转化为线性的电流或电压信号。产品具有 HART 通讯,具有通讯和自诊断功能,用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。 产品特点:具有反向极性和限流保护;激光调阻温度补偿,范围宽,抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定;独特显示表头设计,可以选配模拟、数字显示表头;零点和满量程可通过手操器调节,量程迁移范围宽。技术参数:测量介质气体、液体、油等与 316 兼容的介质 测量形式及范围 表压〔G〕---最大(0~120)MPa, 最小(0~1)KPa绝压〔A〕---最大(0~120)MPa, 最小 (0~10)KPa负压〔B〕---最大(-0.1~40)MPa, 最小(-0.2~0.2 )KPa精度等级:0.1、 0.25、 0.5 过载能力:量程的 2~20 倍 长期稳定性:小于 0.25%FS/年,小于 0.5%FS/年 供电电源:15~36 VDC〔标定电压 24VDC〕 输出信号: (4~20)mA〔二线制〕HART 通讯 显示方式: 4 位 LCD 显示 操作方式:自带 2 位轻触摸按键 零点量程迁移 直接通过按键对零点、量程进行迁移 工作温度:〔-40~80〕℃ 补偿温度:〔-20~70〕℃ 过程连接: M20×1.5 外螺纹或用户注明 隔离膜片材料: 1Cr18Ni9Ti外壳材料:合金铝 防护等级: IP65零点和量程调节:变送器的零点和量程调节可以通过变送器本身的按键进行现场调节;也可以通过手持终端远程调节。具体方法是:加零点压力并稳定后,同时按住 Z 和 S 键〔Z 为零点调节,S 为量程调节〕5 秒钟松开,按 Z 键 2 秒调节零点,加满程压力并稳定后,按 S 键 2 秒调节满程。注:零点校准调节范围为压力量程的±8%,量程校准范围为压力量程的 30%~100%,连续可调。调节完毕后,盖好密封盖并拧紧。 产品选型远程通讯示意图 外形尺寸 JT20D 口口 S 口 P 口 C 口 V 口智能型压力变送器 JT20D智能型压力变送器 口 测量形式〔注明量程〕G、表压 A、绝对压力 B、密封压力〔注明参考压力值〕 口 膜片材料 K、扩散硅〔默认〕 T、陶瓷压阻 P、陶瓷电容 E 口 输出信号 1、二线制(4~20)mA 2、HART 协议输出 3、1-5V 低功耗 4、其它注明 A 口 精度 1、 2、 3C 口 过程连接方式 1、外螺纹 M20×1.5〔默认〕 2、外螺纹 G1/2 3、外螺纹NPT1/2 4、齐平膜 5、其它注明 D 口 显示方式 1、 无显示〔默认〕 2、0~100%线性指示 3、LCD 数字量程显示〔液晶〕 4、LCD 数字 0~100%显示〔液晶〕 5、LED 数字 0~100%显示〔数码管〕R 口其它1、本安型 2、隔爆型 3、阻尼 4、用户约定
