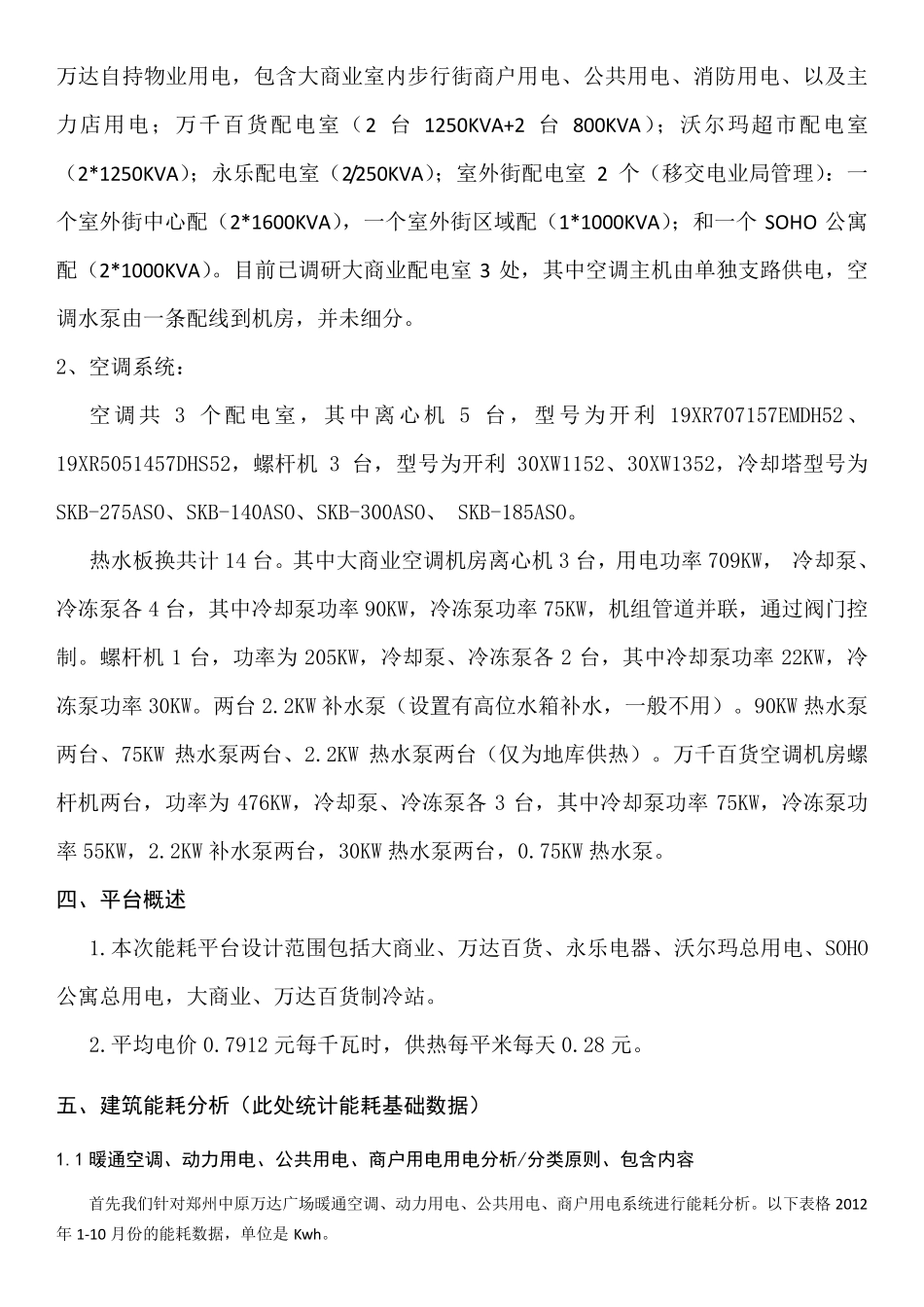

郑州中原万达广场 能耗分析报告 杭州佳和电气有限公司 2012.11.13建筑基本信息 一、广场概况 始建时间：2010 年8 月3 日 开业时间：2011 年10 月28 日 总用地面积92700 ㎡，总建筑面积164900 ㎡，地上建筑面积万平方米99900 ㎡，地下建筑面积65000 ㎡ 二、店及名称： 万千百货、万达院线、大歌星 KTV、大玩家、永乐电器、华都酒楼、ZARA、优衣库、H&M、沃尔玛等。 三、各系统设备概述： 1、强电系统： 共 9 个配电室，大商业设总的用电负荷是 25400KVA，供配电分配分别为：百货4100KVA、超市 2500KVA、国美 500KVA、室外步行街 4200KVA、SOHO 塔楼公寓 2000KVA、商业物业12100 KVA.均采用独立 10KV 电网引自开闭所。地下一层分别设有 2 个物业中心配、一个物业区域配：含六台 1600KVA 变压器，两台 1250KVA 变压器，所带负荷为万达自持物业用电，包含大商业室内步行街商户用电、公共用电、消防用电、以及主力店用电；万千百货配电室（2 台 1250KVA+2 台 800KVA）；沃尔玛超市配电室（2*1250KVA）；永乐配电室（2/250KVA）；室外街配电室2 个（移交电业局管理）：一个室外街中心配（2*1600KVA），一个室外街区域配（1*1000KVA）；和一个 SOHO 公寓配（2*1000KVA）。目前已调研大商业配电室3 处，其中空调主机由单独支路供电，空调水泵由一条配线到机房，并未细分。 2、空调系统： 空调共 3 个配电室，其中离心机 5 台，型号为开利 19XR707157EMDH52 、19XR5051457DHS52，螺杆机 3 台，型号为开利 30XW1152、30XW1352，冷却塔型号为SKB-275ASO、SKB-140ASO、SKB-300ASO、 SKB-185ASO。 热水板换共计 14 台。其中大商业空调机房离心机 3 台，用电功率 709KW， 冷却泵、冷冻泵各 4 台，其中冷却泵功率 90KW，冷冻泵功率 75KW，机组管道并联，通过阀门控制。螺杆机 1 台，功率为 205KW，冷却泵、冷冻泵各 2 台，其中冷却泵功率 22KW，冷冻泵功率 30KW。两台 2.2KW 补水泵（设置有高位水箱补水，一般不用）。90KW 热水泵两台、75KW 热水泵两台、2.2KW 热水泵两台（仅为地库供热）。万千百货空调机房螺杆机两台，功率为 476KW，冷却泵、冷冻泵各 3 台，其中冷却泵功率 75KW，冷冻泵功率 55KW，2.2KW 补水泵两台，30KW 热水泵两台，0.75KW 热水泵。 四、平台概述 1.本次能耗平台设计范围包括大商业、万达百货、永乐电器、沃尔玛总用电、SOHO公寓总用电，大...
