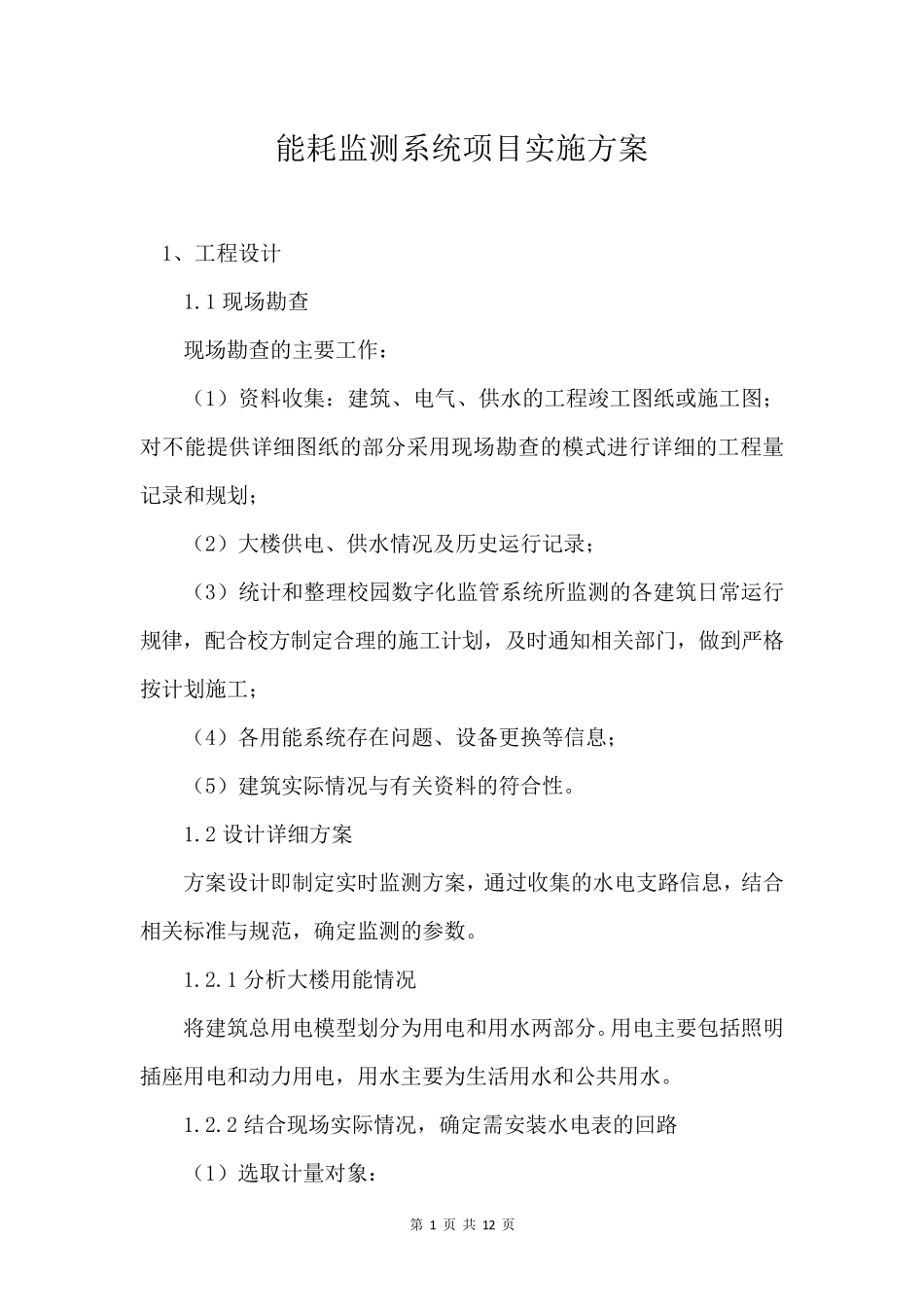

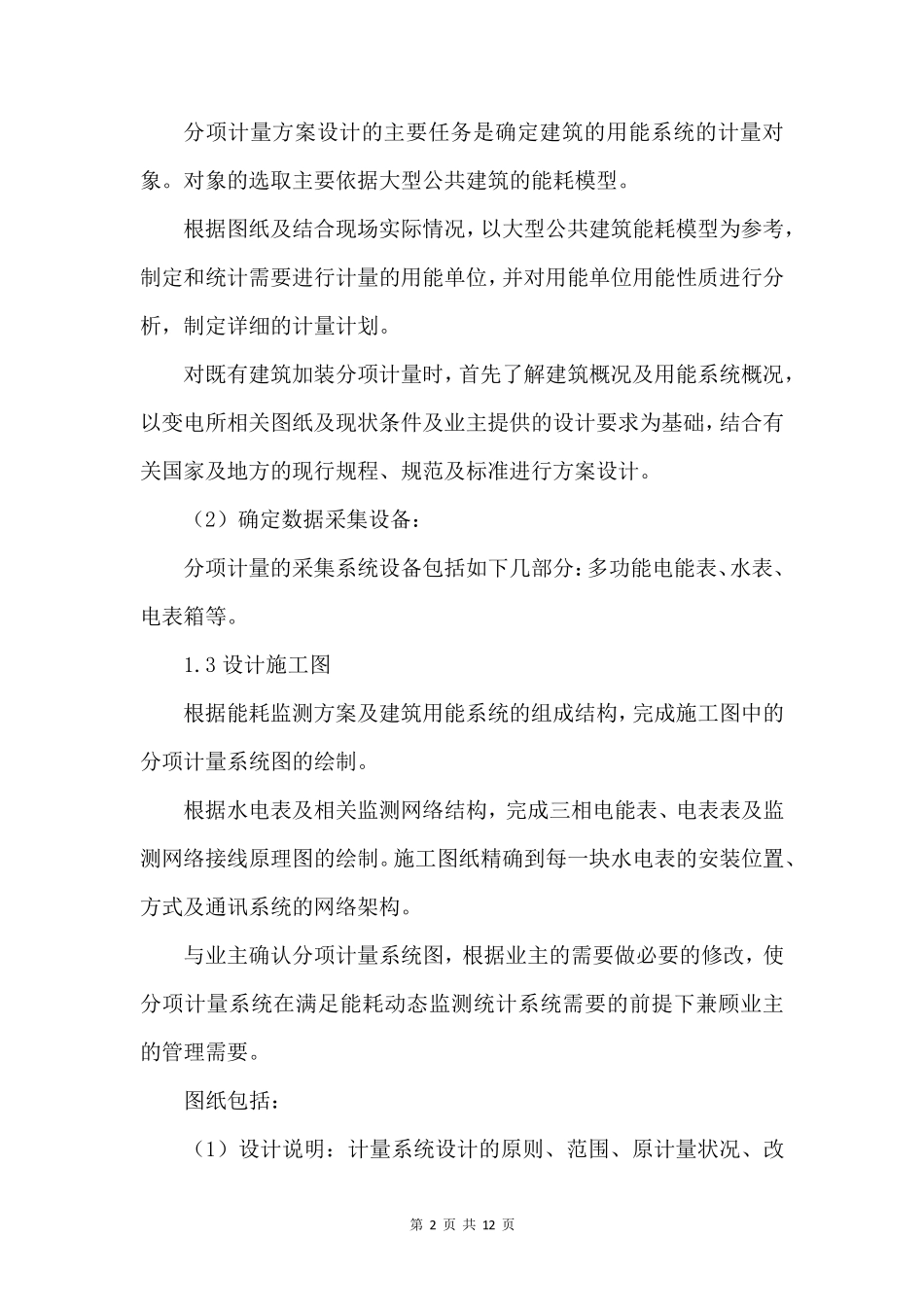

第 1 页 共 12 页 能耗监测系统项目实施方案 1、工程设计 1.1 现场勘查 现场勘查的主要工作： （1）资料收集：建筑、电气、供水的工程竣工图纸或施工图；对不能提供详细图纸的部分采用现场勘查的模式进行详细的工程量记录和规划； （2）大楼供电、供水情况及历史运行记录； （3）统计和整理校园数字化监管系统所监测的各建筑日常运行规律，配合校方制定合理的施工计划，及时通知相关部门，做到严格按计划施工； （4）各用能系统存在问题、设备更换等信息； （5）建筑实际情况与有关资料的符合性。 1.2 设计详细方案 方案设计即制定实时监测方案，通过收集的水电支路信息，结合相关标准与规范，确定监测的参数。 1.2.1 分析大楼用能情况 将建筑总用电模型划分为用电和用水两部分。用电主要包括照明插座用电和动力用电，用水主要为生活用水和公共用水。 1.2.2 结合现场实际情况，确定需安装水电表的回路 （1）选取计量对象： 第 2 页 共 12 页 分项计量方案设计的主要任务是确定建筑的用能系统的计量对象。对象的选取主要依据大型公共建筑的能耗模型。 根据图纸及结合现场实际情况，以大型公共建筑能耗模型为参考，制定和统计需要进行计量的用能单位，并对用能单位用能性质进行分析，制定详细的计量计划。 对既有建筑加装分项计量时，首先了解建筑概况及用能系统概况，以变电所相关图纸及现状条件及业主提供的设计要求为基础，结合有关国家及地方的现行规程、规范及标准进行方案设计。 （2）确定数据采集设备： 分项计量的采集系统设备包括如下几部分：多功能电能表、水表、电表箱等。 1.3 设计施工图 根据能耗监测方案及建筑用能系统的组成结构，完成施工图中的分项计量系统图的绘制。 根据水电表及相关监测网络结构，完成三相电能表、电表表及监测网络接线原理图的绘制。施工图纸精确到每一块水电表的安装位置、方式及通讯系统的网络架构。 与业主确认分项计量系统图，根据业主的需要做必要的修改，使分项计量系统在满足能耗动态监测统计系统需要的前提下兼 顾 业主的管 理需要。 图纸包括： （1）设计说 明 ：计量系统设计的原则 、范围 、原计量状况、改 第 3 页 共 12 页 造 后 计 量 系 统 状 况 、 表 具 和 设 备 选 用 说 明 。 （ 2） 配 电 设 备 和 计 量 系 统 设 备 布 置 图 。 （ 3） 表 箱 内 表 计 的 安 装 布 置 、 ...
