脚手架承载力计算

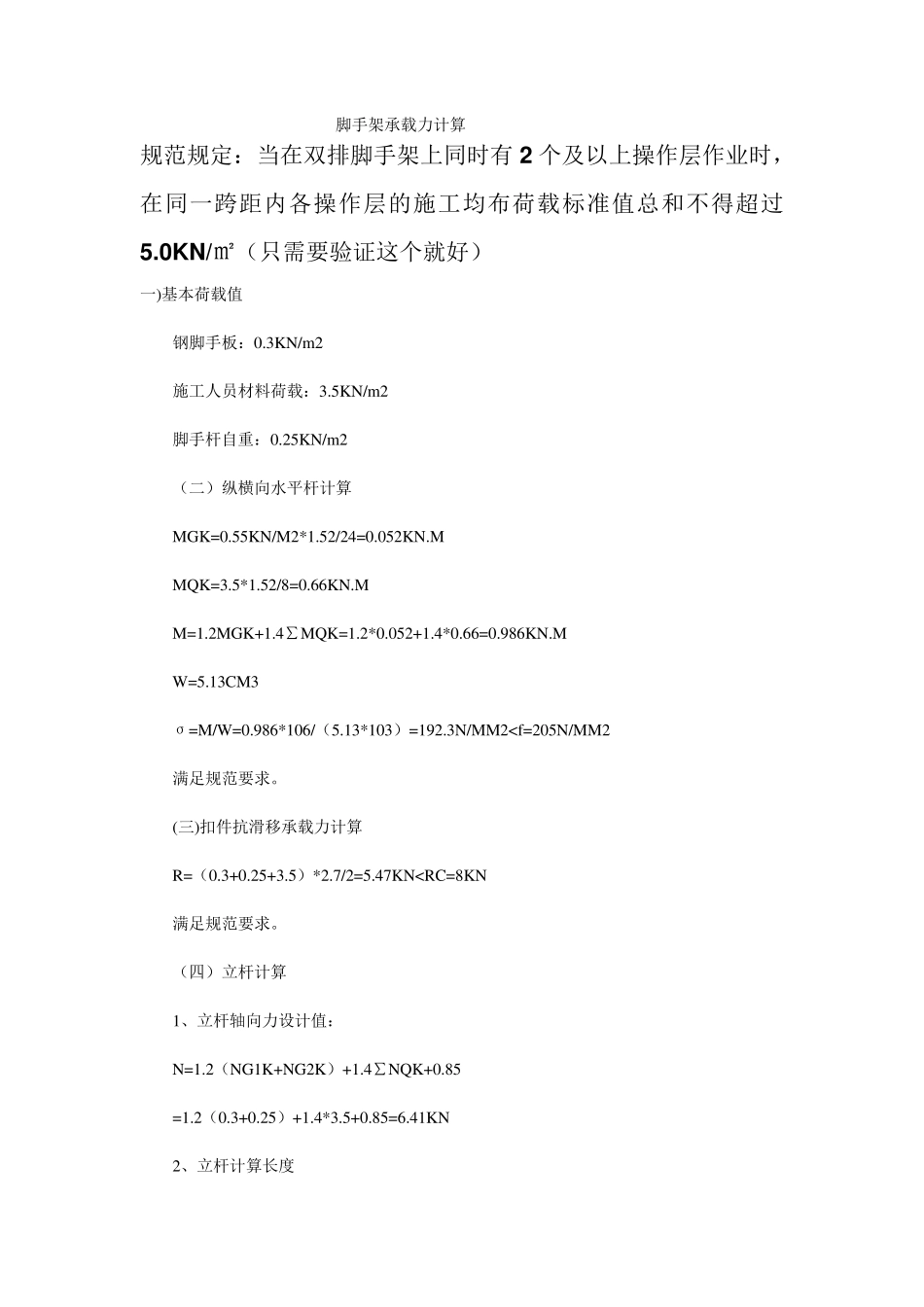

脚手架承载力计算 规范规定：当在双排脚手架上同时有2 个及以上操作层作业时，在同一跨距内各操作层的施工均布荷载标准值总和不得超过5.0K N /㎡（只需要验证这个就好） 一)基本荷载值 钢脚手板：0.3KN/m 2 施工人员材料荷载：3.5KN/m 2 脚手杆自重：0.25KN/m 2 （二）纵横向水平杆计算 MGK=0.55KN/M2*1.52/24=0.052KN.M MQK=3.5*1.52/8=0.66KN.M M=1.2MGK+1.4∑MQK=1.2*0.052+1.4*0.66=0.986KN.M W=5.13CM3 σ=M/W=0.986*106/（5.13*103）=192.3N/MM2N2=14.42KN 满足要求，但要保证预埋环有足够的锚固长度。锚固筋可按层高设置每 3.3 米设置一道，水平方向每 5 米设置一道，如板内无上皮筋处应加设附加钢筋，防止板面裂缝。 （六）脚手架基础 外脚手架基础要求坐落在原自然地面，无需再进行验算，要求脚手架立杆底部铺垫密实，按要求加设扫地杆。 脚手架承载力的计算 落地脚手架计算实例（一）(2009-03-13 10:16:37) 标签：外脚手架 计算 实例 技术 分类：施工技术与管理 落地脚手架计算实例 1.脚手架参数一、 双排脚手架搭设高度为 46.0 米，20.00 米以下采用双管立杆，20.00 米以上采用单管立杆；采用的钢管类型为 Φ48×3.5； 搭设尺寸为：立杆的纵距为 1.50 米，立杆的横距为 1.20 米，大小横杆的步距为 1.50 米； 内排架距离墙长度为 0.30 米；脚手架沿墙纵向长度为 290 米； 小横杆在上，搭接在大横杆上的小横杆根数为 2 根； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80； 连墙件采用两步三跨，竖向间距 3.00 米，水平间距 4.50 米，采用扣件连接； 连墙件连接方式为双扣件； 2.活荷载参数 施工均布活荷...
