脱硫直流、UPS培训

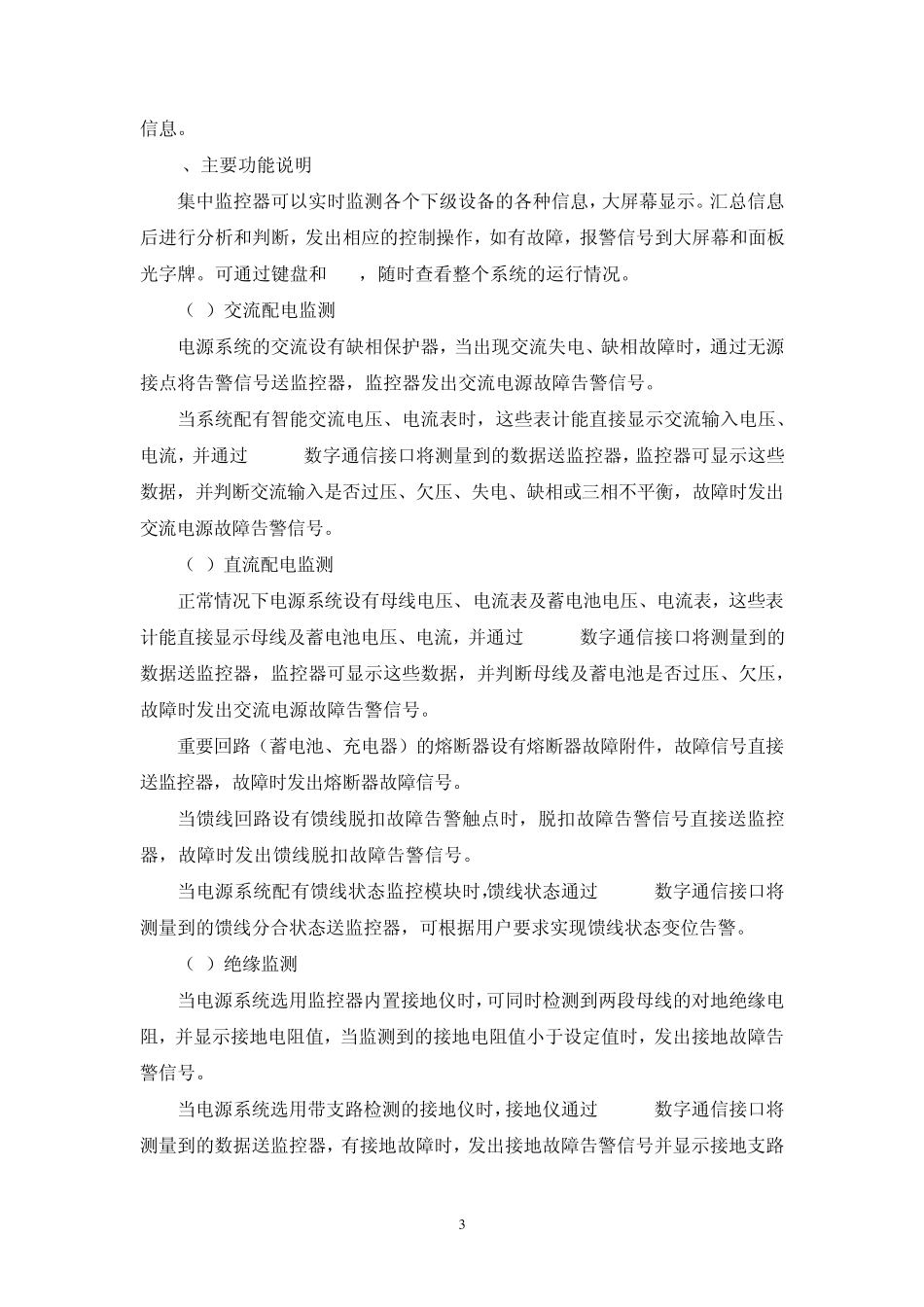

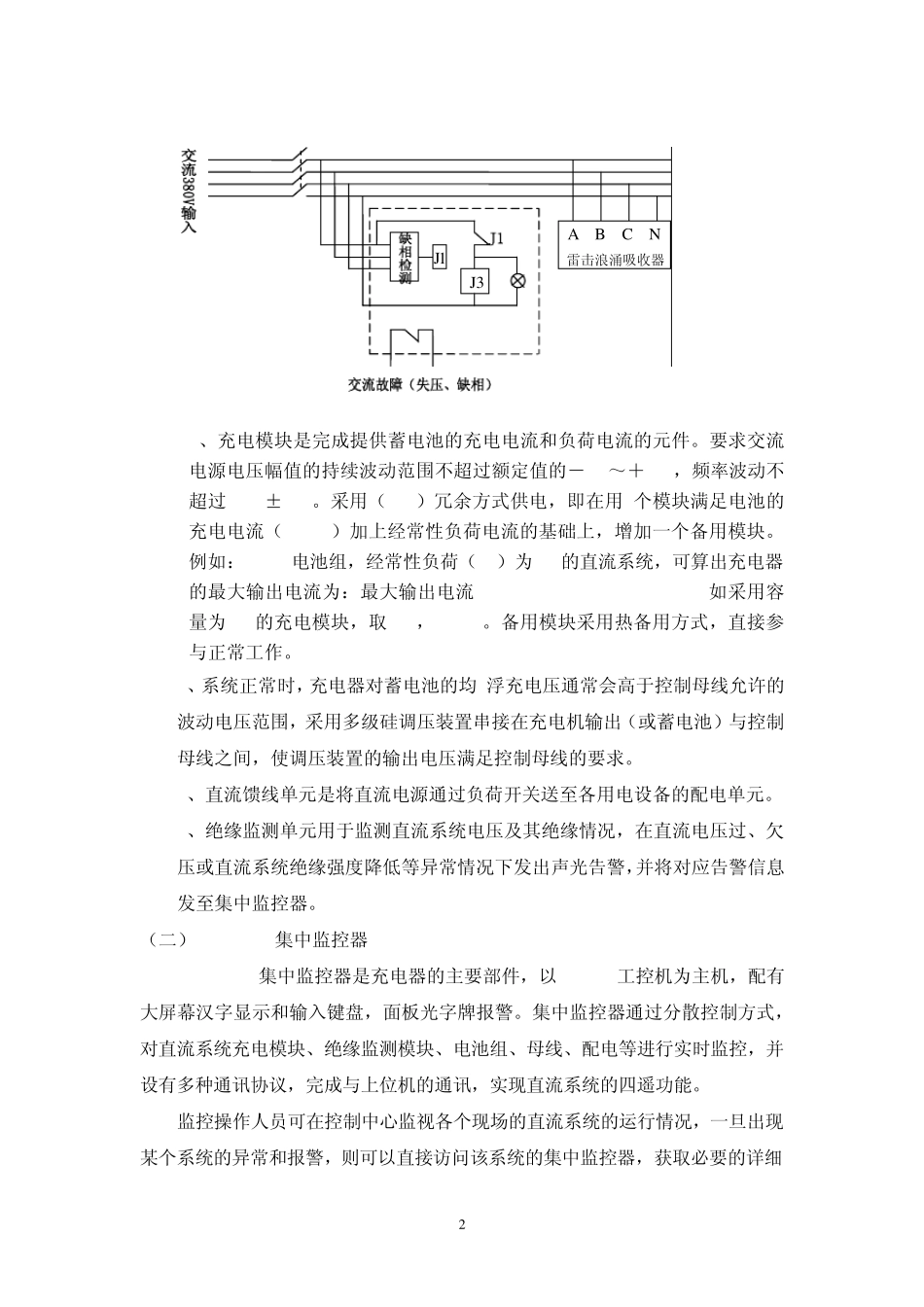

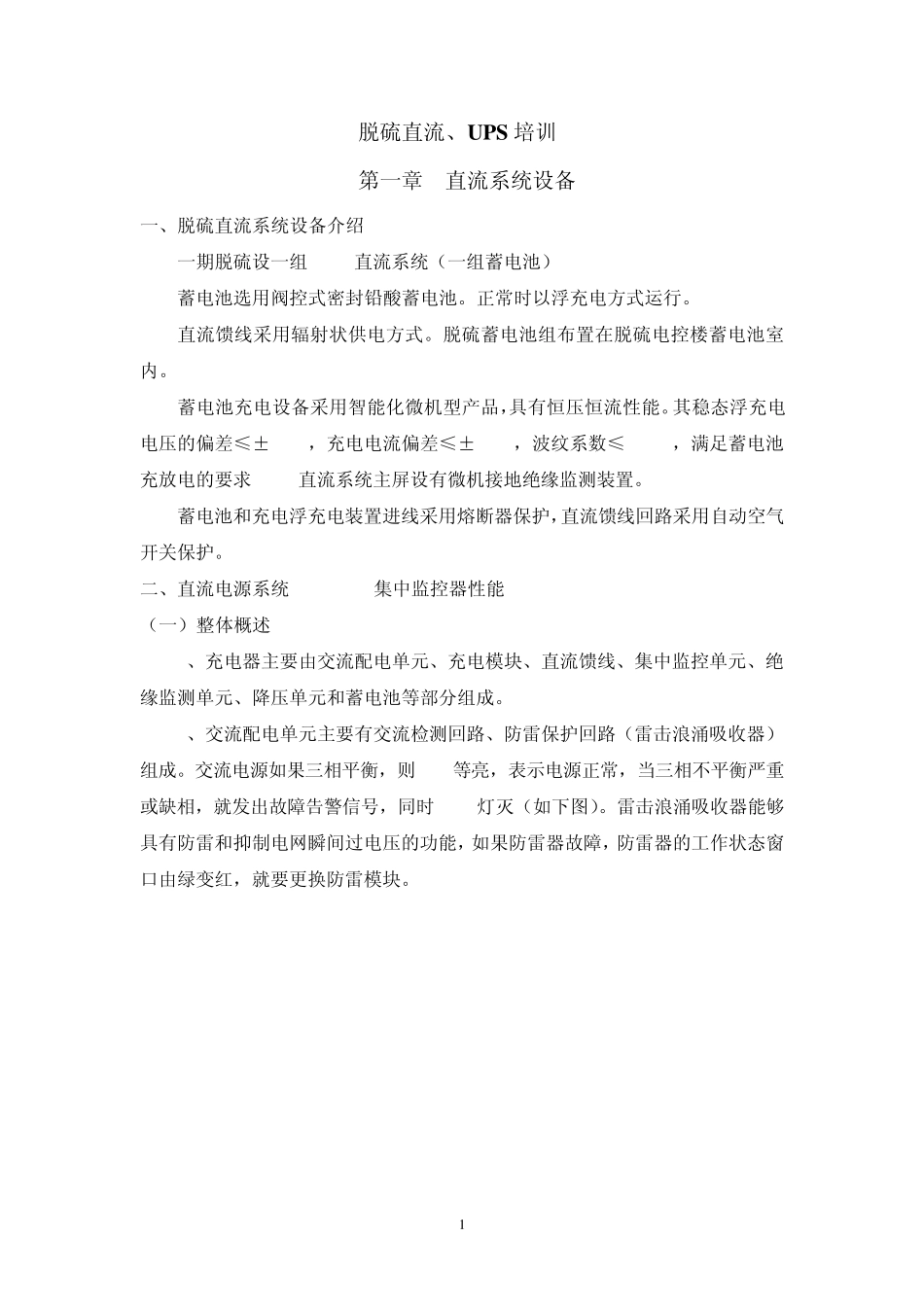

1 脱硫直流、U PS 培训 第一章 直流系统设备 一、脱硫直流系统设备介绍 一期脱硫设一组220V直流系统（一组蓄电池） 蓄电池选用阀控式密封铅酸蓄电池。正常时以浮充电方式运行。 直流馈线采用辐射状供电方式。脱硫蓄电池组布置在脱硫电控楼蓄电池室内。 蓄电池充电设备采用智能化微机型产品，具有恒压恒流性能。其稳态浮充电电压的偏差≤±0.2%，充电电流偏差≤±0.2%，波纹系数≤0.05%，满足蓄电池充放电的要求 220V直流系统主屏设有微机接地绝缘监测装置。 蓄电池和充电浮充电装置进线采用熔断器保护，直流馈线回路采用自动空气开关保护。 二、直流电源系统JKQ2000D集中监控器性能 （一）整体概述 1、充电器主要由交流配电单元、充电模块、直流馈线、集中监控单元、绝缘监测单元、降压单元和蓄电池等部分组成。 2、交流配电单元主要有交流检测回路、防雷保护回路（雷击浪涌吸收器）组成。交流电源如果三相平衡，则 LED等亮，表示电源正常，当三相不平衡严重或缺相，就发出故障告警信号，同时LED灯灭（如下图）。雷击浪涌吸收器能够具有防雷和抑制电网瞬间过电压的功能，如果防雷器故障，防雷器的工作状态窗口由绿变红，就要更换防雷模块。 2 3、充电模块是完成提供蓄电池的充电电流和负荷电流的元件。要求交流电源电压幅值的持续波动范围不超过额定值的－15%～＋20%，频率波动不超过50HZ±10%。采用（N+1）冗余方式供电，即在用N个模块满足电池的充电电流（0.1C10）加上经常性负荷电流的基础上，增加一个备用模块。例如：200AH电池组，经常性负荷（Ij）为10A的直流系统，可算出充电器的最大输出电流为：最大输出电流=0.1C10+ Ij=0.1*200+10=30A如采用容量为10A的充电模块，取N=3，N+1=4。备用模块采用热备用方式，直接参与正常工作。 4、系统正常时，充电器对蓄电池的均/浮充电压通常会高于控制母线允许的波动电压范围，采用多级硅调压装置串接在充电机输出（或蓄电池）与控制母线之间，使调压装置的输出电压满足控制母线的要求。 5、直流馈线单元是将直流电源通过负荷开关送至各用电设备的配电单元。 6、绝缘监测单元用于监测直流系统电压及其绝缘情况，在直流电压过、欠压或直流系统绝缘强度降低等异常情况下发出声光告警，并将对应告警信息发至集中监控器。 （二）JKQ2000D集中监控器 JKQ2000D集中监控器是充电器的主要部件，以 PC486工控机为主机，配有大屏幕汉字显示和输入键盘，面板光字牌报警。集中监控器通过分...
