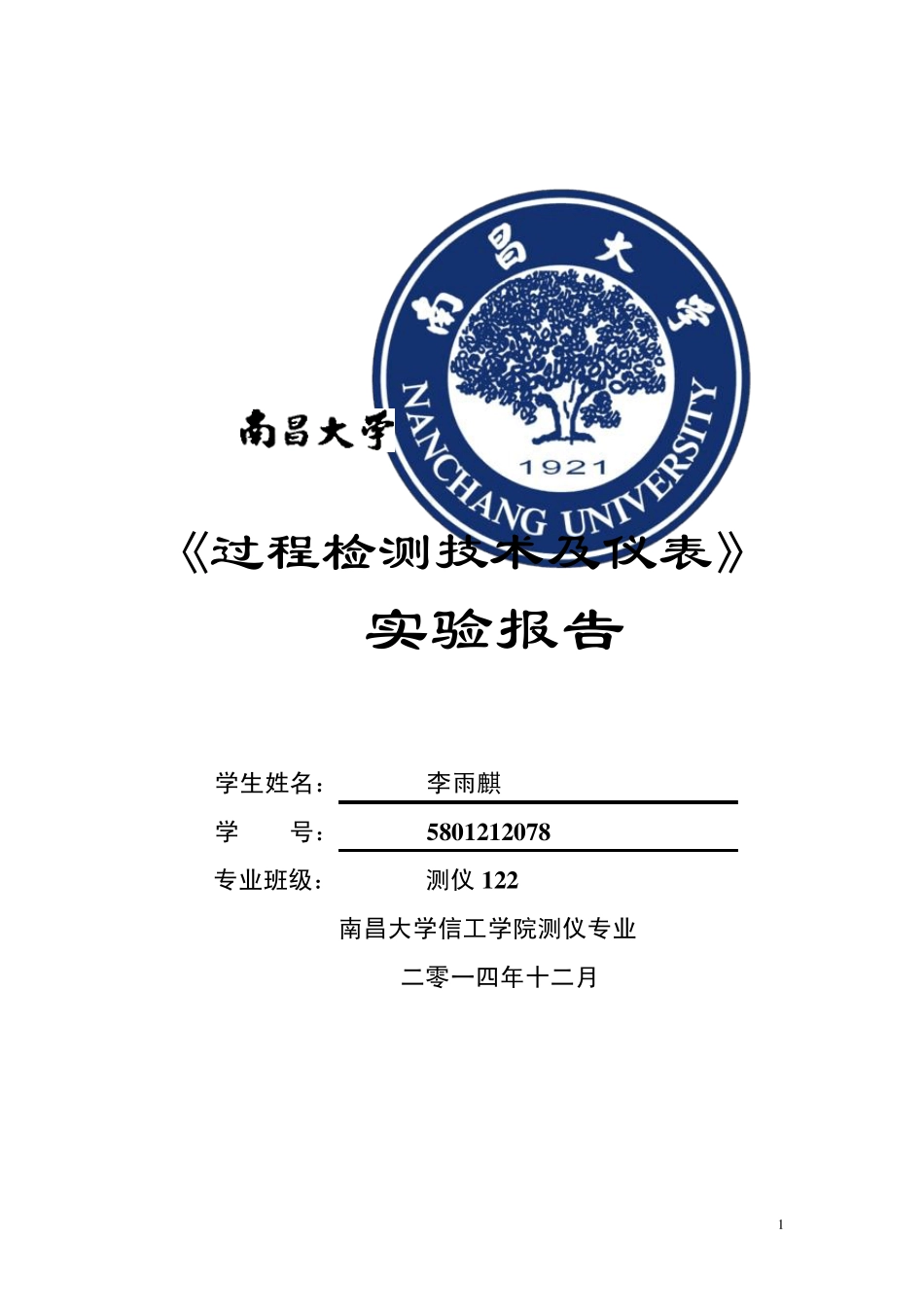

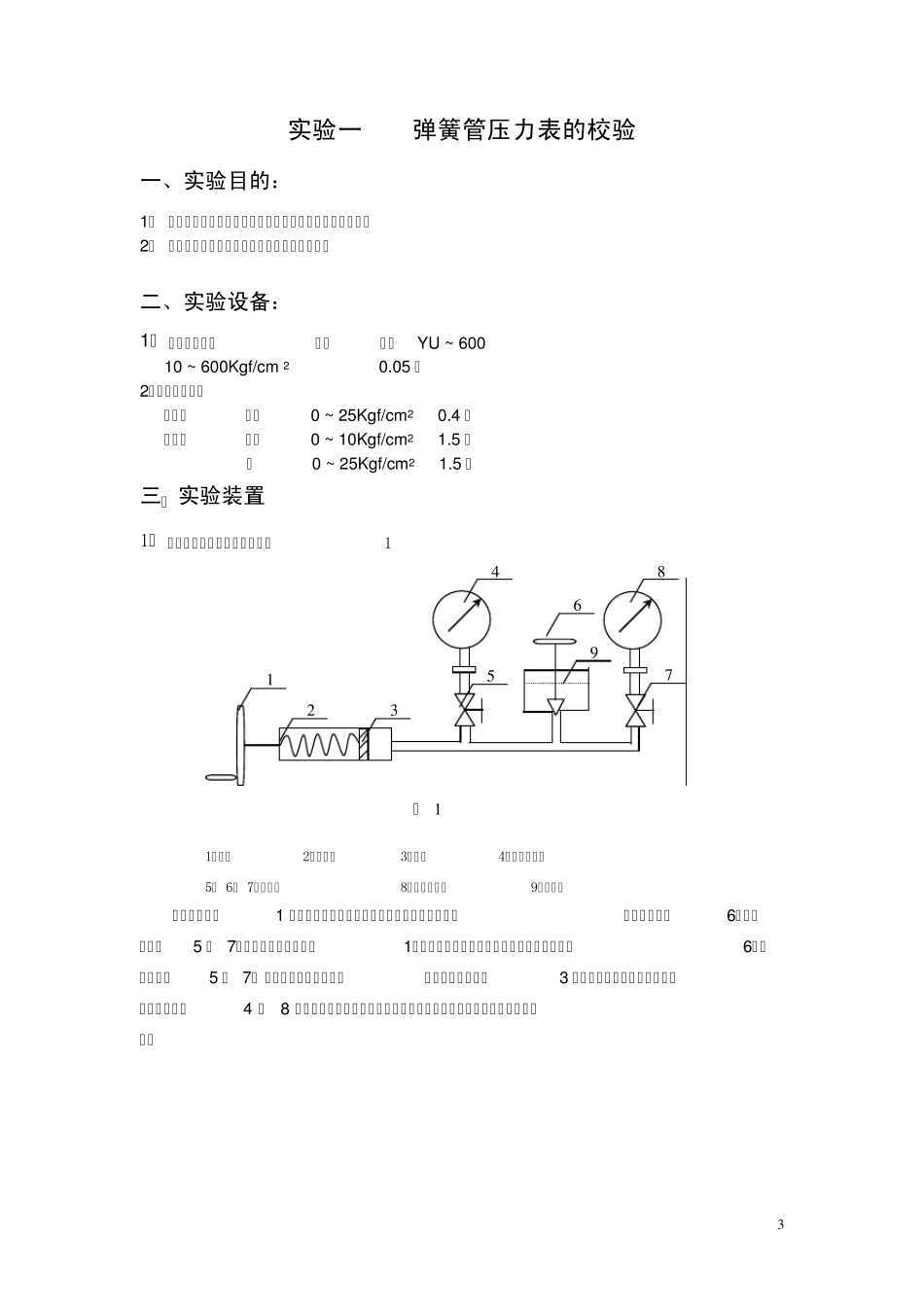

1 《过程检测技术及仪表》 实验报告 学生姓名： 李雨麒 学 号： 5 8 0 1 2 1 2 0 7 8 专业班级： 测仪1 2 2 南昌大学信工学院测仪专业 二零一四年十二月 2 目 录 一、 实验一 弹簧管压力表的校验 二、 实验二 热电偶与动圈仪表的配套使用 三、 实验三 自动电子电位差计的校验 四、 实验四 自动电子平衡电桥的校验 五、 实验五 XMZ-102 数显仪表的校验 六、 实验六 XMZ-101 数显仪表的校验 七、 实验七 多功能记录仪的系列实验 3 实验一 弹簧管压力表的校验 一、实验目的： 1、 熟悉工业用弹簧管压力表的构造、工作原理及校验方法； 2、 掌握压力校验器的基本结构原理和操作方法。 二、实验设备： 1、 活塞式压力计 一台 型号YU ~ 600 10 ~ 600Kgf/cm 2 0.05 级 2、弹簧管压力表 标准表 一只 0 ~ 25Kgf/cm2 0.4 级 标准表 一只 0 ~ 10Kgf/cm2 1.5 级 或 0 ~ 25Kgf/cm2 1.5 级 三、 实验装置 1、 与标准表比较的压力计，如图1 1、手轮 2、手摇泵 3、活塞 4、被校压力表 5、 6、 7、针形阀 8、标准压力表 9、贮油杯 工作原理如图1 所示：往油杯内注入传压工作介质（变压器油），打开针形阀6，关闭针形阀5 和 7，逆时针方向旋转手轮1，将工作介质吸入手摇泵内，然后关闭针形阀6，打开针形阀5 和 7， 顺时针方向旋转手轮，使手摇泵内的活塞3 移动所产生的压力经工作介质传递至压力表4 和8 上。此时，比较标准表和被校表的指示值，从而达到校验压力表的目的。 6 1 2 3 4 5 8 9 7 图 1 4 数据处理 从图上可以看出，在 2.5 的时候，绝对误差最大，即非线性误差为 2.6-2.5=0.1 表的精度为（0.04-0）/2.5=1.6 即表的精度为 2.5 5 实验二 热电偶与动圈表的配套使用 一、 实验目的： 1、了解热电偶与动圈表的配套使用，掌握热电偶的测温原理； 2、 熟悉XCZ— 101 型动圈表的结构与校验方法； 3、 掌握手动电位差计UJ— 37 的使用方法。 二、 实验设备： 1、 XCZ——101 型动圈表 1 台 2、 UJ——37 型手动电位差计 1 台 3、管式电炉 1 台 4、 自藕变压器 1 台 5、 热电偶 1 支 6、 冰浴 1 只 7、 补偿导线、连线导线，双刀双掷开关、玻璃温度计等。 三、 实验内容： 1、 冷端温度补偿采用冰浴时，对XCZ——101 型动圈表进行校验。 2、 冷端温度采用校正仪表零点法...
