自动变速器教案

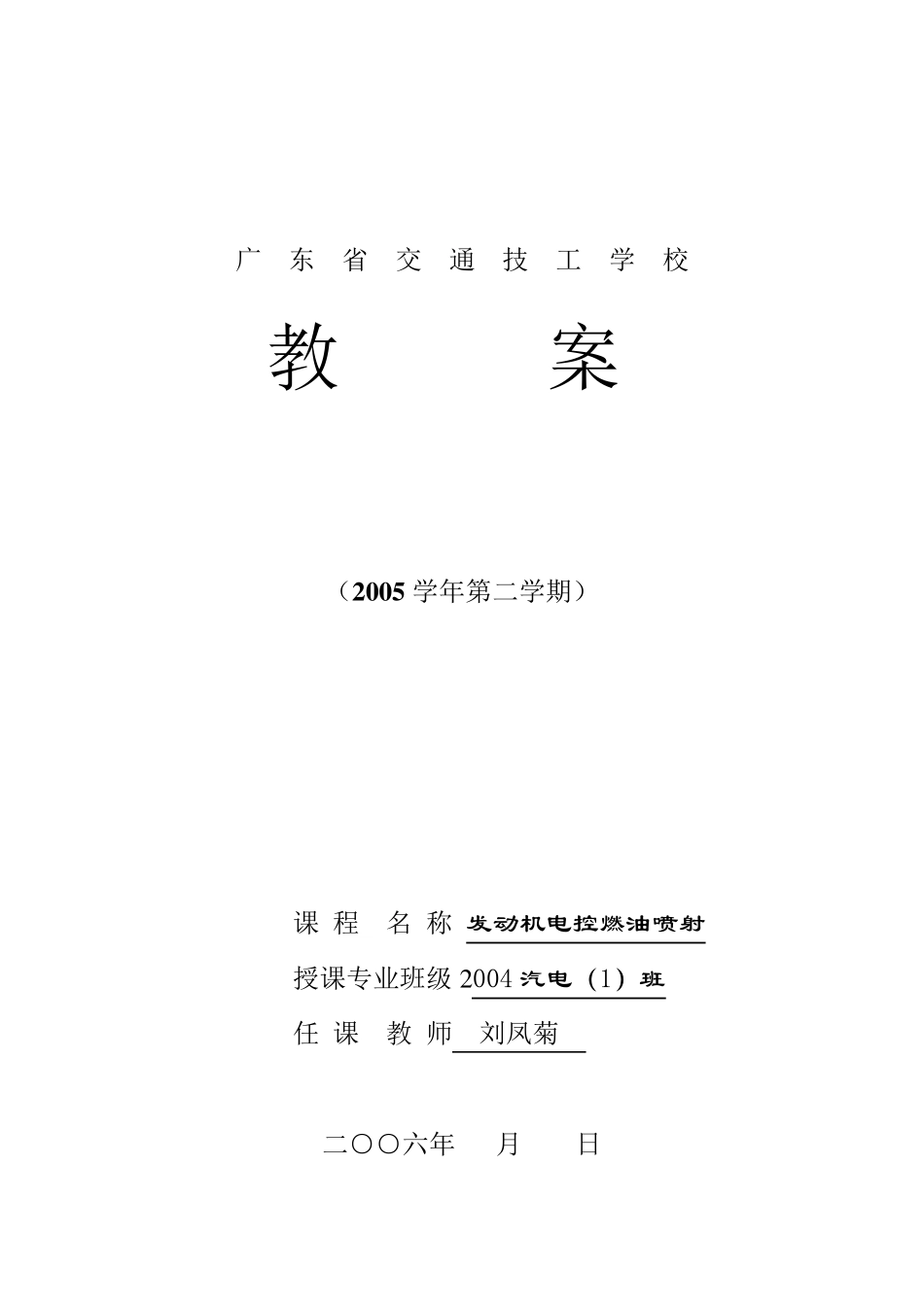

自动变速器教案_第1页
1/43

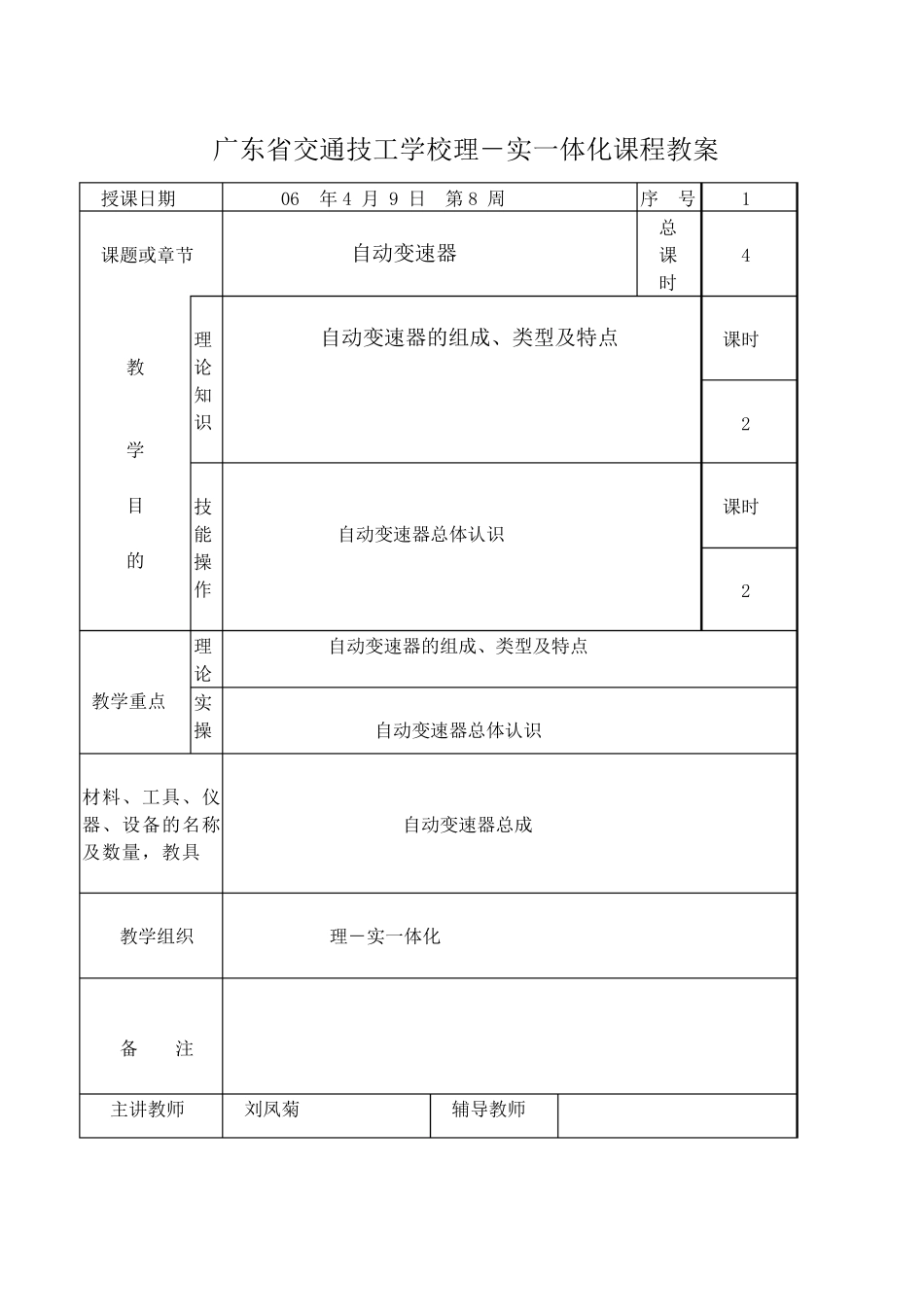

自动变速器教案_第2页
2/43

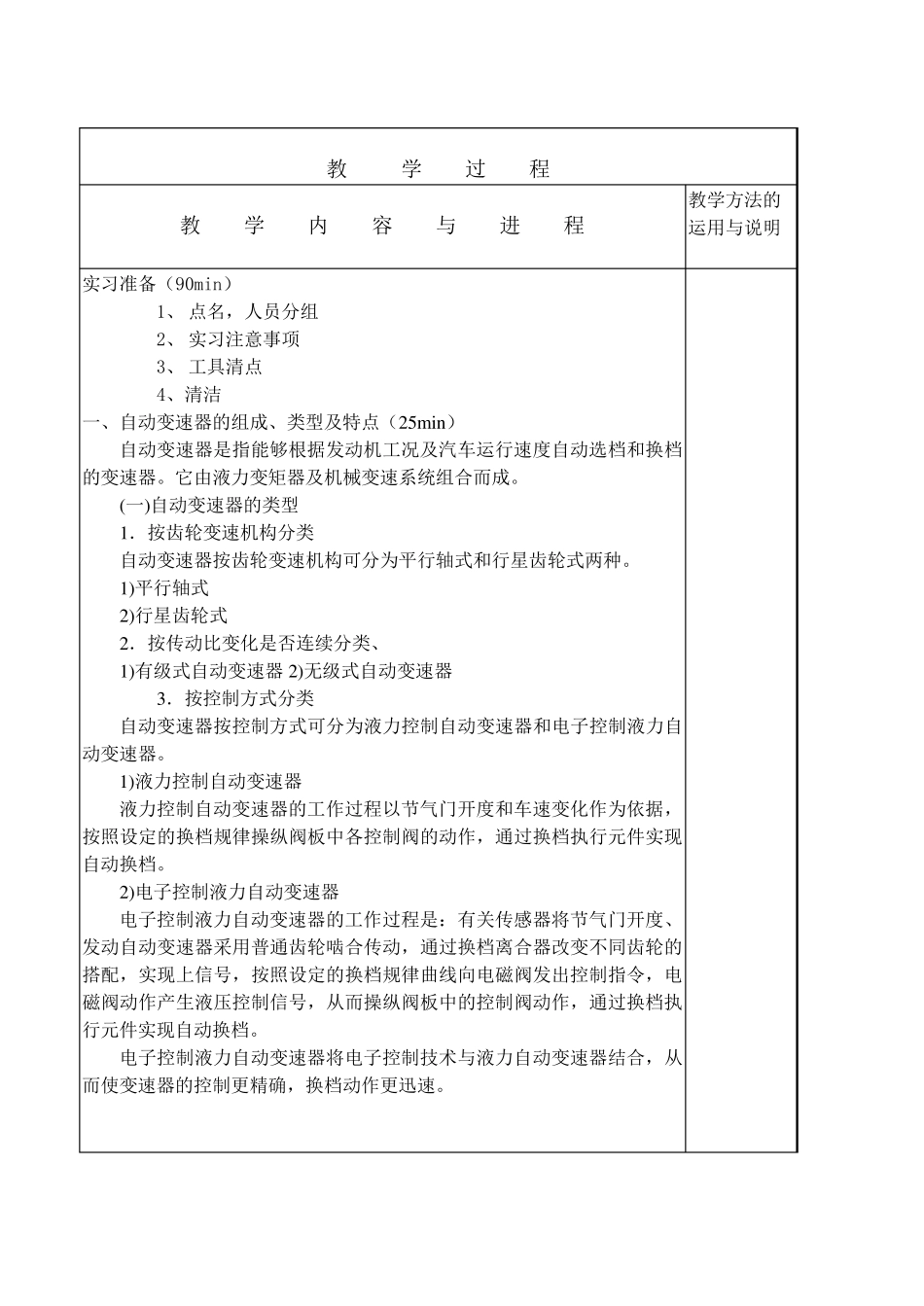

自动变速器教案_第3页
3/43
广 东 省 交 通 技 工 学 校 教 案 (2 0 0 5 学年第二学期) 课 程 名 称 发动机电控燃油喷射 授课专业班级2 004 汽电(1)班 任 课 教 师 刘凤菊 二○○六年 月 日 广东省交通技工学校理-实一体化课程教案 授课日期 06 年4 月 9 日 第8 周 序 号 1 课题或章节 自动变速器 总 课 时 4 教 学 目 的 理 论 知 识 自动变速器的组成、类型及特点 课时 2 技 能 操 作 自动变速器总体认识 课时 2 教学重点 理论 自动变速器的组成、类型及特点 实操 自动变速器总体认识 材料、工具、仪器、设备的名称及数量,教具 自动变速器总成 教学组织 理-实一体化 备 注 主讲教师 刘凤菊 辅导教师 教 学 过 程 教 学 内 容 与 进 程 教学方法的 运用与说明 实习准备(90min) 1、 点名,人员分组 2、 实习注意事项 3、 工具清点 4、清洁 一、自动变速器的组成、类型及特点(25min) 自动变速器是指能够根据发动机工况及汽车运行速度自动选档和换档的变速器。它由液力变矩器及机械变速系统组合而成。 (一)自动变速器的类型 1.按齿轮变速机构分类 自动变速器按齿轮变速机构可分为平行轴式和行星齿轮式两种。 1)平行轴式 2)行星齿轮式 2.按传动比变化是否连续分类、 1)有级式自动变速器 2)无级式自动变速器 3.按控制方式分类 自动变速器按控制方式可分为液力控制自动变速器和电子控制液力自动变速器。 1)液力控制自动变速器 液力控制自动变速器的工作过程以节气门开度和车速变化作为依据,按照设定的换档规律操纵阀板中各控制阀的动作,通过换档执行元件实现自动换档。 2)电子控制液力自动变速器 电子控制液力自动变速器的工作过程是:有关传感器将节气门开度、发动自动变速器采用普通齿轮啮合传动,通过换档离合器改变不同齿轮的搭配,实现上信号,按照设定的换档规律曲线向电磁阀发出控制指令,电磁阀动作产生液压控制信号,从而操纵阀板中的控制阀动作,通过换档执行元件实现自动换档。 电子控制液力自动变速器将电子控制技术与液力自动变速器结合,从而使变速器的控制更精确,换档动作更迅速。 教 学 内 容 与 进 教学过程的运用与说明 (二)自动变速器的组成: (35min) 1.液力变矩器 液力变矩器安装在发动机飞轮上,是自动变速器的输入端。液力变矩器的作用是传递动力和改变转矩,它以工作液的动能变化来传递动力。 ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

自动变速器教案
