自动变速器知识基础

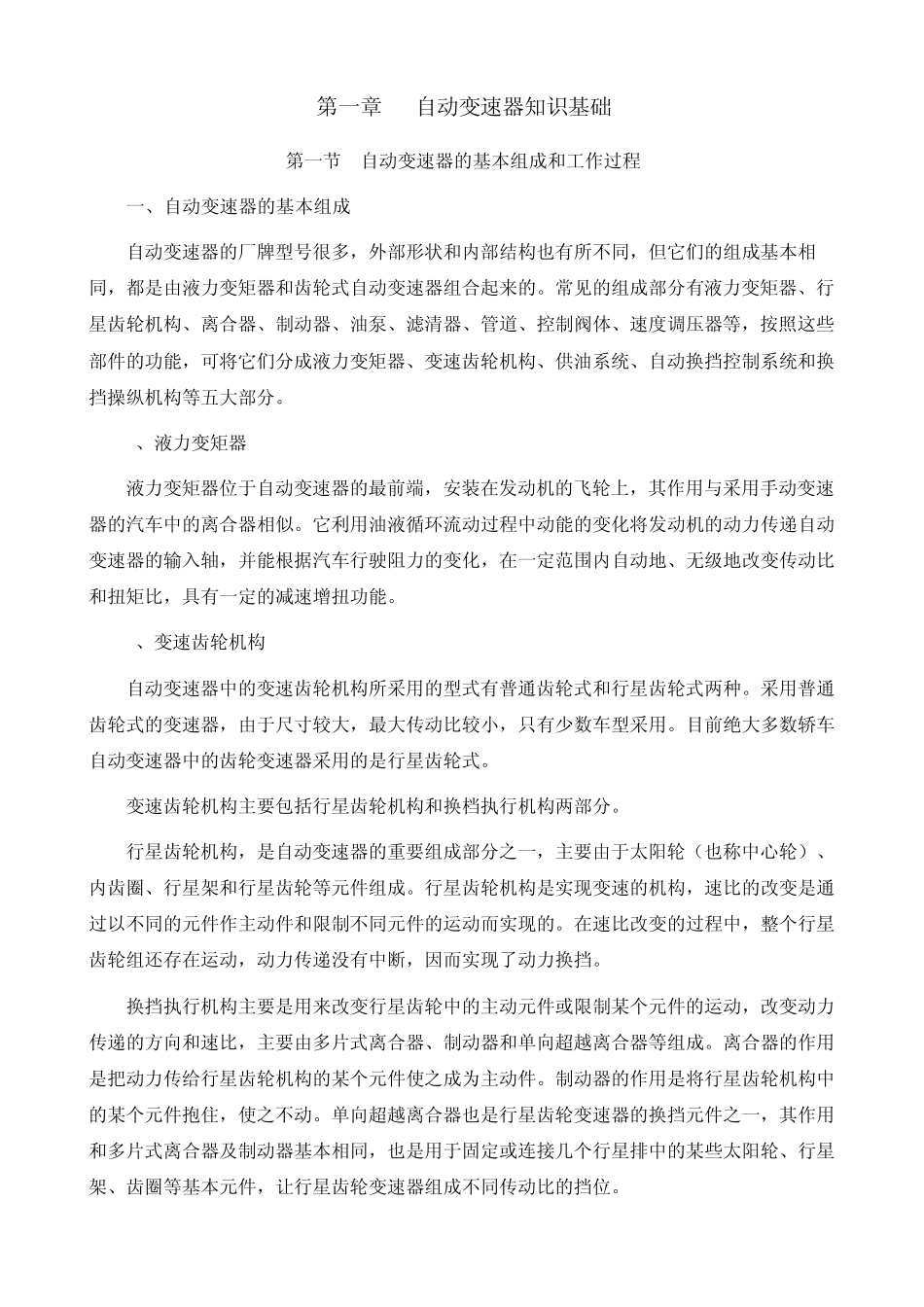

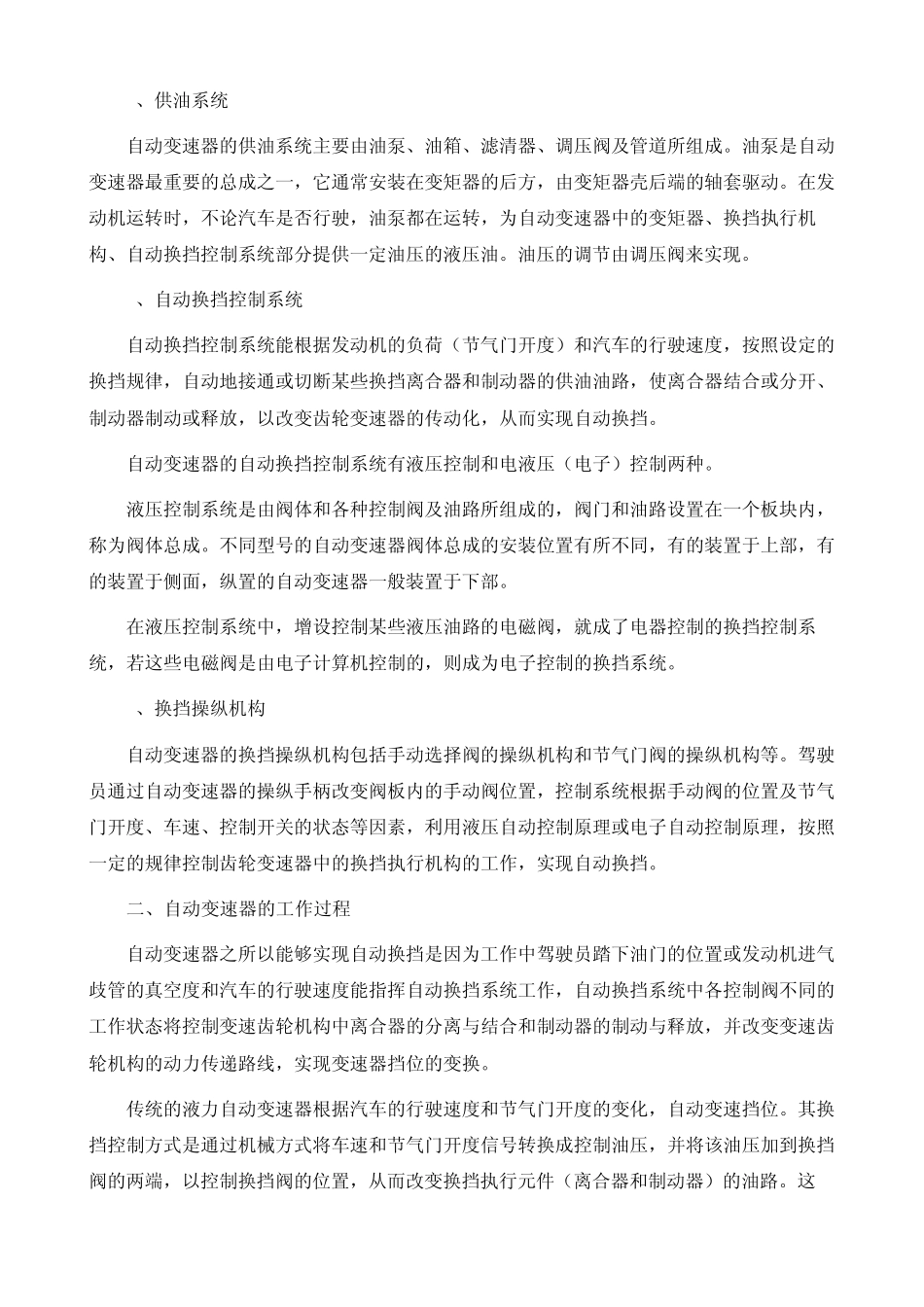

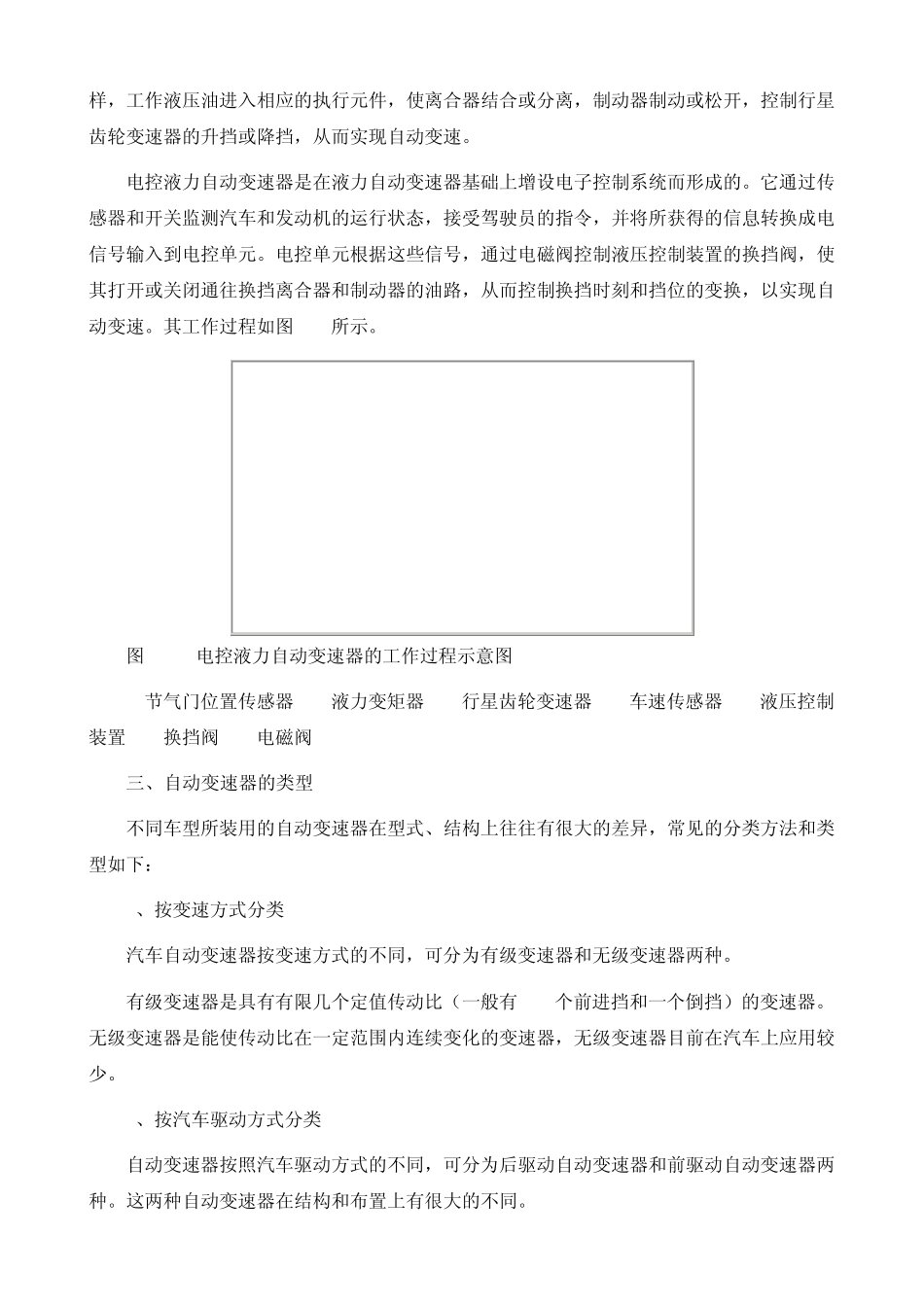

第一章 自动变速器知识基础 第一节 自动变速器的基本组成和工作过程 一、自动变速器的基本组成 自动变速器的厂牌型号很多，外部形状和内部结构也有所不同，但它们的组成基本相同，都是由液力变矩器和齿轮式自动变速器组合起来的。常见的组成部分有液力变矩器、行星齿轮机构、离合器、制动器、油泵、滤清器、管道、控制阀体、速度调压器等，按照这些部件的功能，可将它们分成液力变矩器、变速齿轮机构、供油系统、自动换挡控制系统和换挡操纵机构等五大部分。 1、液力变矩器 液力变矩器位于自动变速器的最前端，安装在发动机的飞轮上，其作用与采用手动变速器的汽车中的离合器相似。它利用油液循环流动过程中动能的变化将发动机的动力传递自动变速器的输入轴，并能根据汽车行驶阻力的变化，在一定范围内自动地、无级地改变传动比和扭矩比，具有一定的减速增扭功能。 2、变速齿轮机构 自动变速器中的变速齿轮机构所采用的型式有普通齿轮式和行星齿轮式两种。采用普通齿轮式的变速器，由于尺寸较大，最大传动比较小，只有少数车型采用。目前绝大多数轿车自动变速器中的齿轮变速器采用的是行星齿轮式。 变速齿轮机构主要包括行星齿轮机构和换档执行机构两部分。 行星齿轮机构，是自动变速器的重要组成部分之一，主要由于太阳轮（也称中心轮）、内齿圈、行星架和行星齿轮等元件组成。行星齿轮机构是实现变速的机构，速比的改变是通过以不同的元件作主动件和限制不同元件的运动而实现的。在速比改变的过程中，整个行星齿轮组还存在运动，动力传递没有中断，因而实现了动力换挡。 换挡执行机构主要是用来改变行星齿轮中的主动元件或限制某个元件的运动，改变动力传递的方向和速比，主要由多片式离合器、制动器和单向超越离合器等组成。离合器的作用是把动力传给行星齿轮机构的某个元件使之成为主动件。制动器的作用是将行星齿轮机构中的某个元件抱住，使之不动。单向超越离合器也是行星齿轮变速器的换挡元件之一，其作用和多片式离合器及制动器基本相同，也是用于固定或连接几个行星排中的某些太阳轮、行星架、齿圈等基本元件，让行星齿轮变速器组成不同传动比的挡位。 3、供油系统 自动变速器的供油系统主要由油泵、油箱、滤清器、调压阀及管道所组成。油泵是自动变速器最重要的总成之一，它通常安装在变矩器的后方，由变矩器壳后端的轴套驱动。在发动机运转时，不论汽车是否行驶，油泵都在运转，为自动变速器中的变矩器、换挡执行机构、自...
