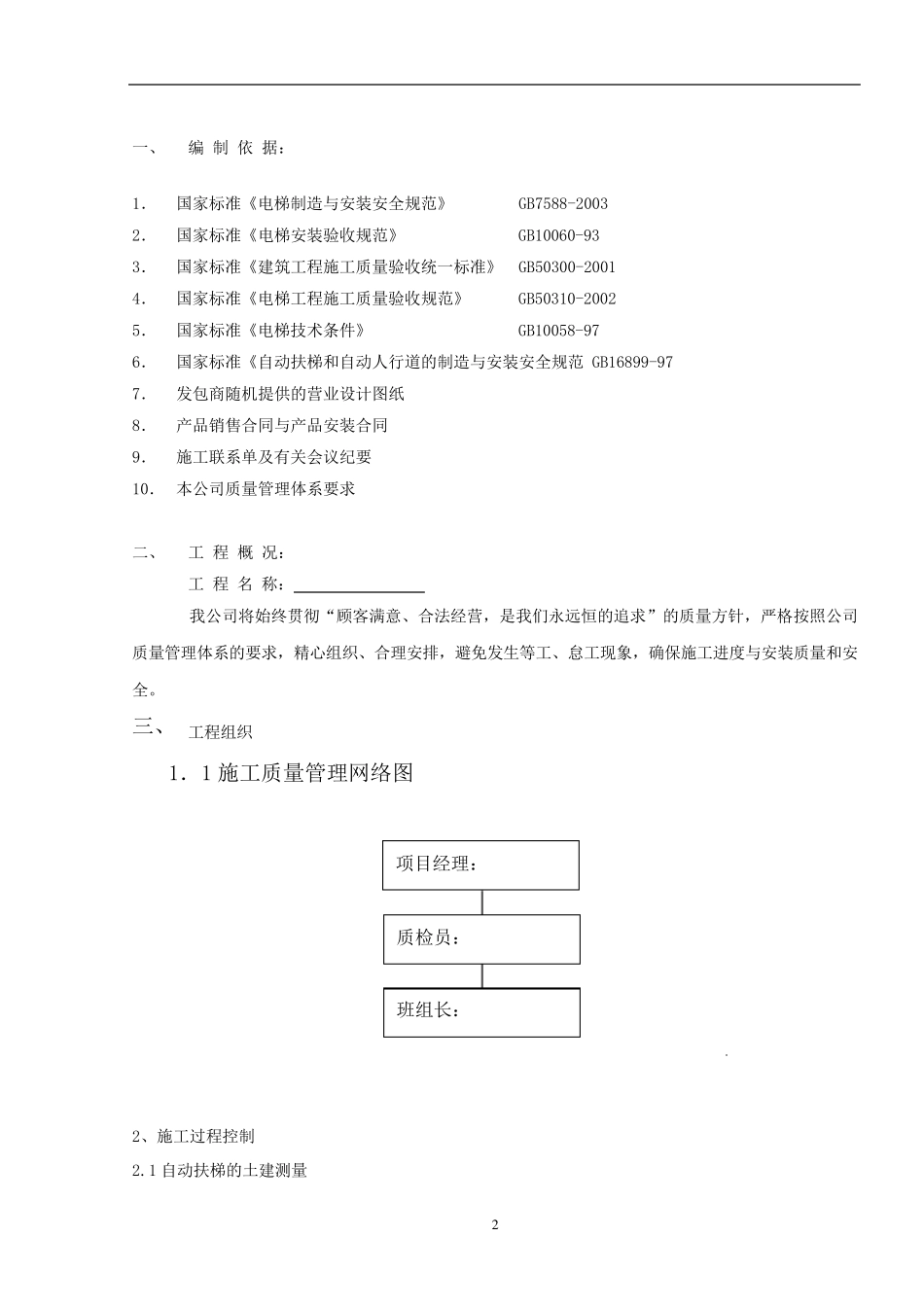

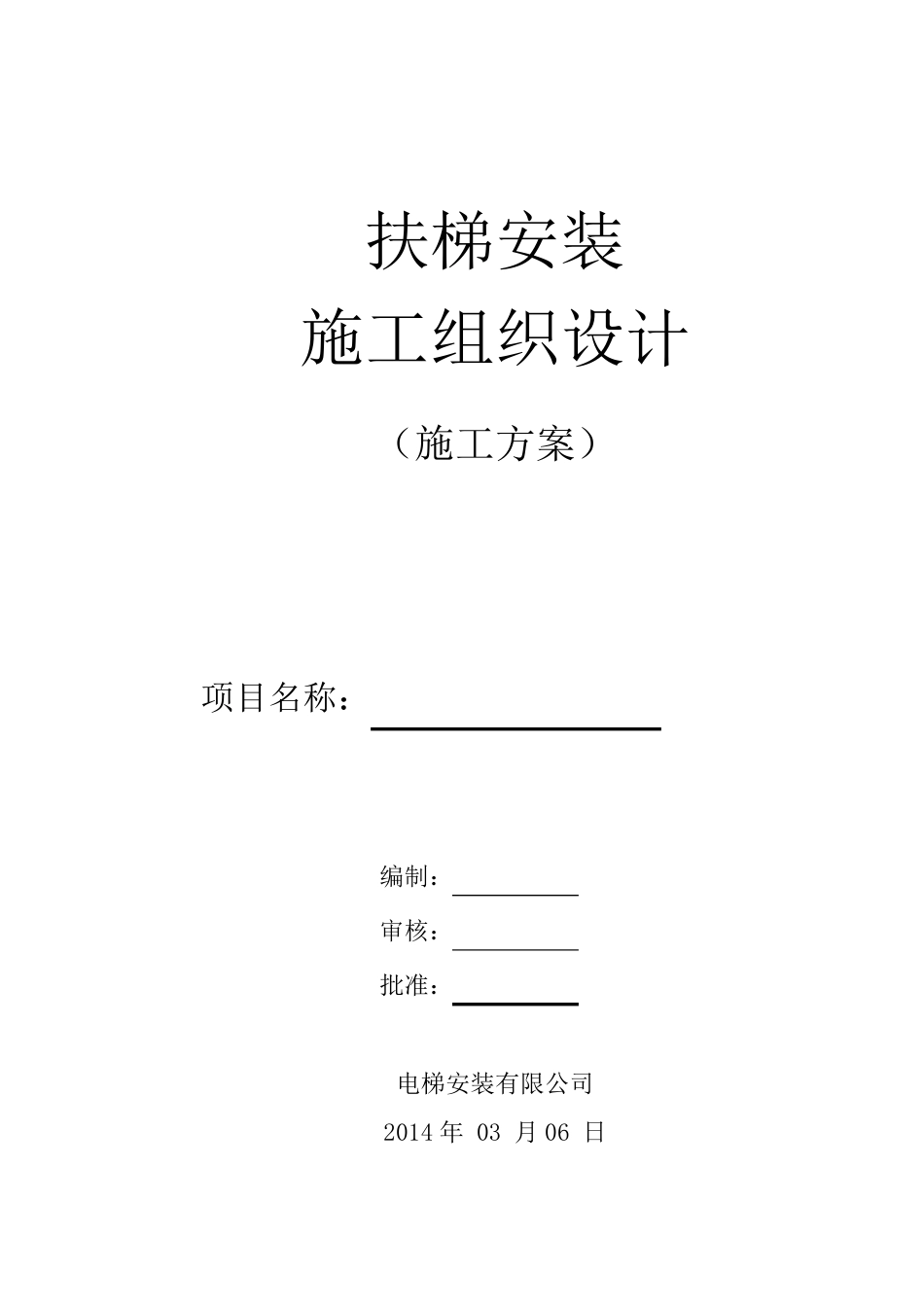

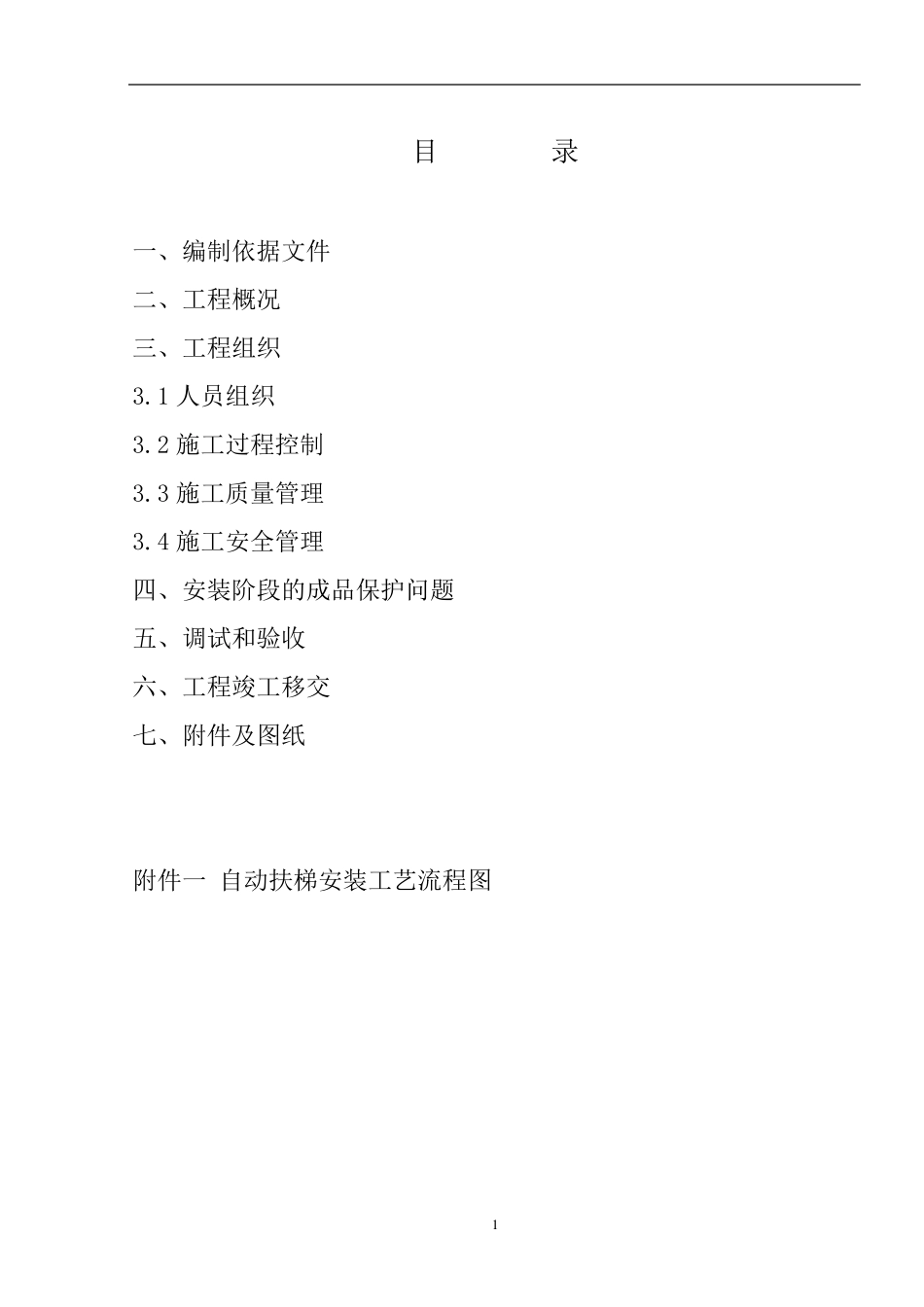

扶梯安装 施工组织设计 （施工方案） 项目名称： 编制： 审核： 批准： 电梯安装有限公司 2014 年 03 月 06 日 1 目 录 一、编制依据文件 二、工程概况 三、工程组织 3.1 人员组织 3.2 施工过程控制 3.3 施工质量管理 3.4 施工安全管理 四、安装阶段的成品保护问题 五、调试和验收 六、工程竣工移交 七、附件及图纸 附件一 自动扶梯安装工艺流程图 2 一、 编 制 依 据： 1． 国家标准《电梯制造与安装安全规范》 GB7588-2003 2． 国家标准《电梯安装验收规范》 GB10060-93 3． 国家标准《建筑工程施工质量验收统一标准》 GB50300-2001 4． 国家标准《电梯工程施工质量验收规范》 GB50310-2002 5． 国家标准《电梯技术条件》 GB10058-97 6． 国家标准《自动扶梯和自动人行道的制造与安装安全规范 GB16899-97 7． 发包商随机提供的营业设计图纸 8． 产品销售合同与产品安装合同 9． 施工联系单及有关会议纪要 10． 本公司质量管理体系要求 二、 工 程 概 况： 工 程 名 称： 我公司将始终贯彻“顾客满意、合法经营，是我们永远恒的追求”的质量方针，严格按照公司质量管理体系的要求，精心组织、合理安排，避免发生等工、怠工现象，确保施工进度与安装质量和安全。 三、 工程组织 1．1 施工质量管理网络图 2、施工过程控制 2.1 自动扶梯的土建测量 项目经理： 质检员： 班组长： 3 2.1.1 常 用 机 具 钢 卷 尺 、 线 坠 、 经 纬 仪 （ 或 全 站 仪 ）。 2.1.2 施 工 条 件 （ 1） 现 场 施 工 用 电 、 照 明 用 电 必 须 符 合 国 标 《 施 工 现 场 临 时 用 电 安 全 技 术 规 范 》 的 要 求 。 （ 2） 安 装 口 内 及 四 周 无 杂 物 、 积 水 。 （ 3） 扶 梯 上 、 下 支 撑 面 预 埋 钢 板 符 合 图 纸 要 求 。 （ 4） 土 建 单 位 已 提 供 明 显 的 水 平 基 准 线 标 识 。 2.1.3 施 工 方 法 （ 1） 提 升 高 度 测 量 方 法 一 ： 以 上 支 撑 面 预 埋 钢 板 为 上 测 点 ， 下 支 撑 面 预 埋 钢 板 所 在 水 平 面 为 下 测 点 ， 用 钢 卷 尺 测 量 上测 点 至 下 测 点 间 的 垂 直 距 离 。 方 法 二 ： 用 经 纬 仪 或 ...
