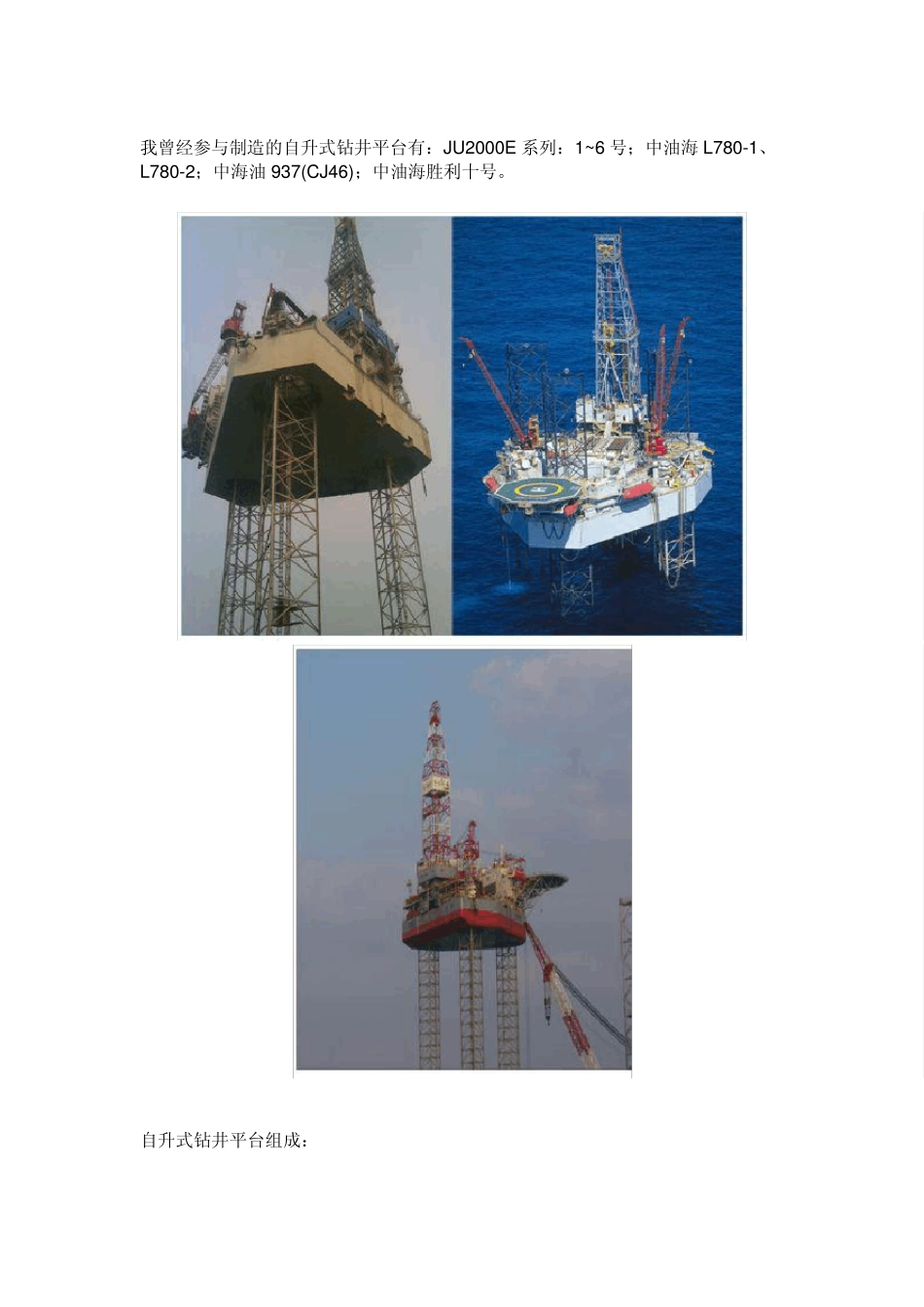

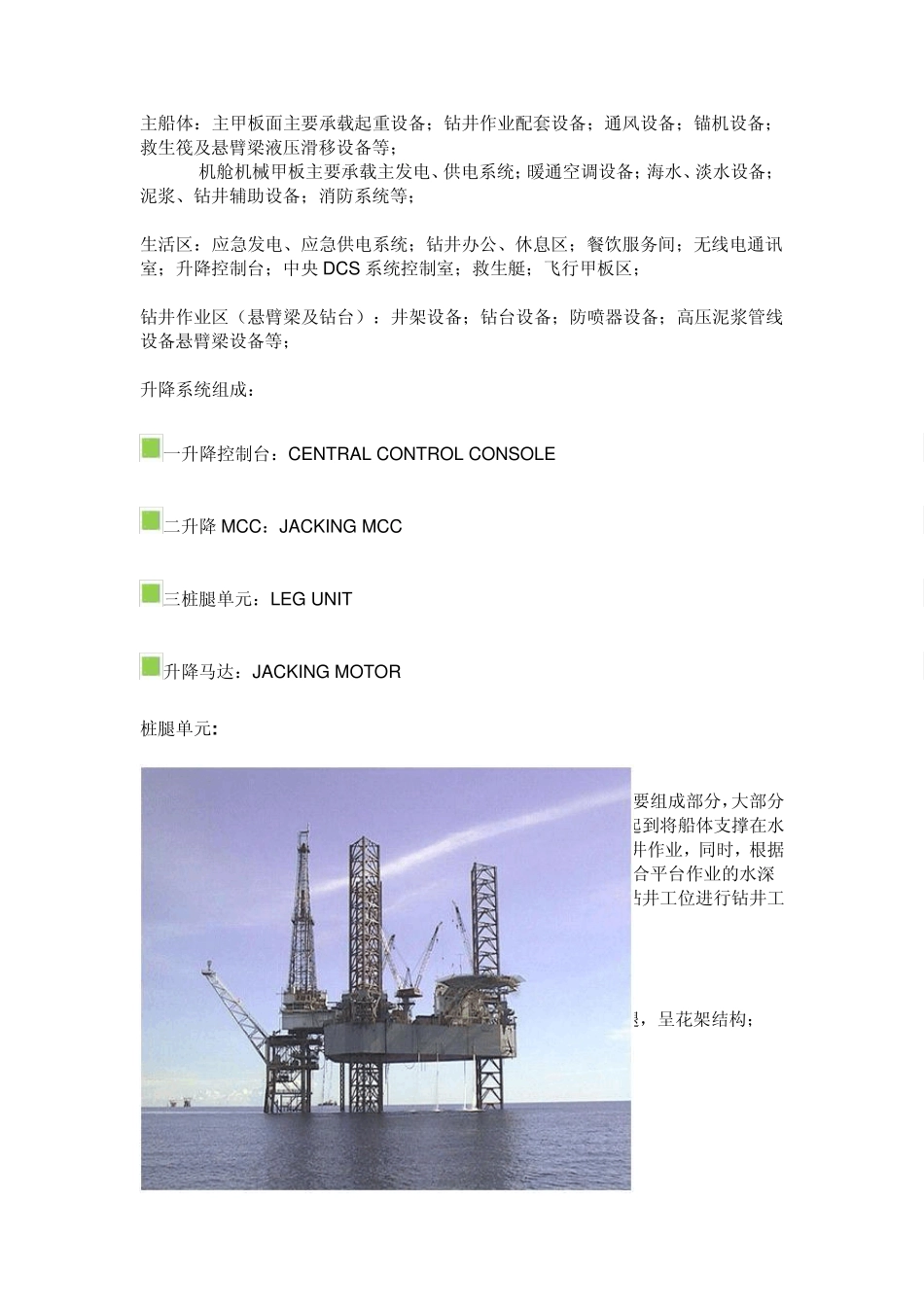

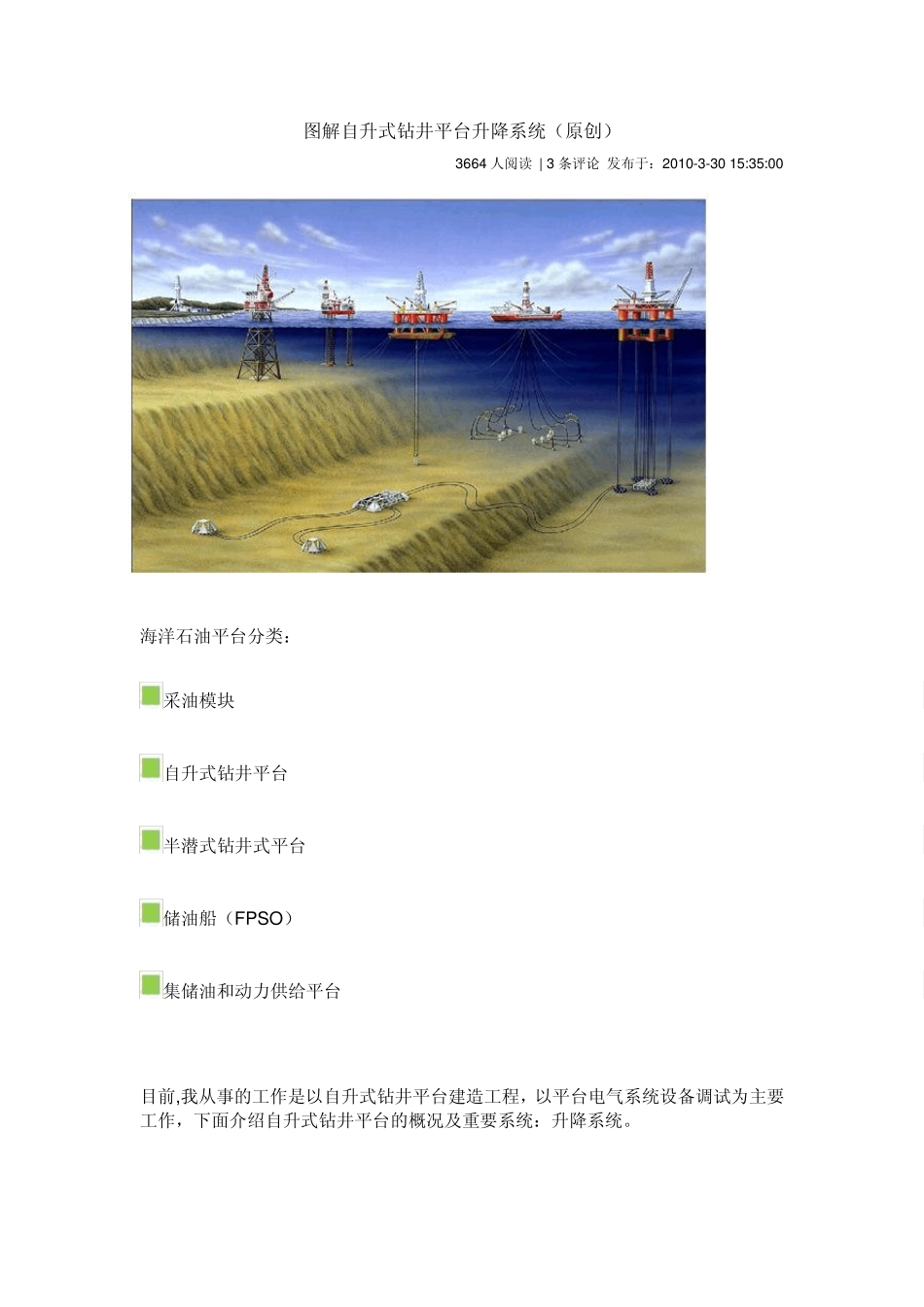

图解自升式钻井平台升降系统（原创） 3664 人阅读 | 3 条评论 发布于：2010-3-30 15:35:00 海洋石油平台分类： 采油模块 自升式钻井平台 半潜式钻井式平台 储油船（FPSO） 集储油和动力供给平台 目前,我从事的工作是以自升式钻井平台建造工程，以平台电气系统设备调试为主要工作，下面介绍自升式钻井平台的概况及重要系统：升降系统。 我曾经参与制造的自升式钻井平台有：JU2000E 系列：1~6 号；中油海L780-1、L780-2；中海油937(CJ46)；中油海胜利十号。 自升式钻井平台组成： 主船体：主甲板面主要承载起重设备；钻井作业配套设备；通风设备；锚机设备；救生筏及悬臂梁液压滑移设备等； 机舱机械甲板主要承载主发电、供电系统；暖通空调设备；海水、淡水设备；泥浆、钻井辅助设备；消防系统等； 生活区：应急发电、应急供电系统；钻井办公、休息区；餐饮服务间；无线电通讯室；升降控制台；中央 DCS 系统控制室；救生艇；飞行甲板区； 钻井作业区（悬臂梁及钻台）：井架设备；钻台设备；防喷器设备；高压泥浆管线设备悬臂梁设备等； 升降系统组成： 一升降控制台：CENTRAL CONTROL CONSOLE 二升降 MCC：JACKING MCC 三桩腿单元：LEG UNIT 升降马达：JACKING MOTOR 桩腿单元: 桩腿单元是升降系统的重要组成部分，大部分钻井平台有三条桩腿，它起到将船体支撑在水面上，以便于进行水上钻井作业，同时，根据不同地域水深情况调整适合平台作业的水深高度，使悬臂梁移出达到钻井工位进行钻井工作。 平台的桩腿位于平台主船体的承重端点位置上，一般有三个桩腿，呈花架结构； 它的升降移动是靠齿轮齿条传动，齿条间距：319.186mm；升降移动速度：0.45m/min； 由升降电机带动齿轮变速箱输出动力给转动小齿轮，小齿轮与焊接在装腿上的齿条咬合达到传动效果，每个桩腿有三个玄管，每个玄管基础支架上有4~6 个升降电机，使升降输出动力可靠； 升降电机的组成与排列 下图背面排列有三组六个电机。 电机内部接线有：主电源，电机加热器，热敏电阻，刹车绕组，刹车行程开关。 每个传动齿轮轴一端安装有负荷传感器，将齿轮承受重量以模拟量信号传送给 MCC上的PLC 模块，再将计算结果以通讯方式传给升降控制台，显示在触摸屏上。 每个桩腿升降基础上面安装有一个计米器，其转动齿片与桩腿齿条咬合，同轴连接一个转动小齿片，当大齿片带动小齿片转动时，会给高度检测装置上的传感器一个脉冲信号，通过变送器送到...
