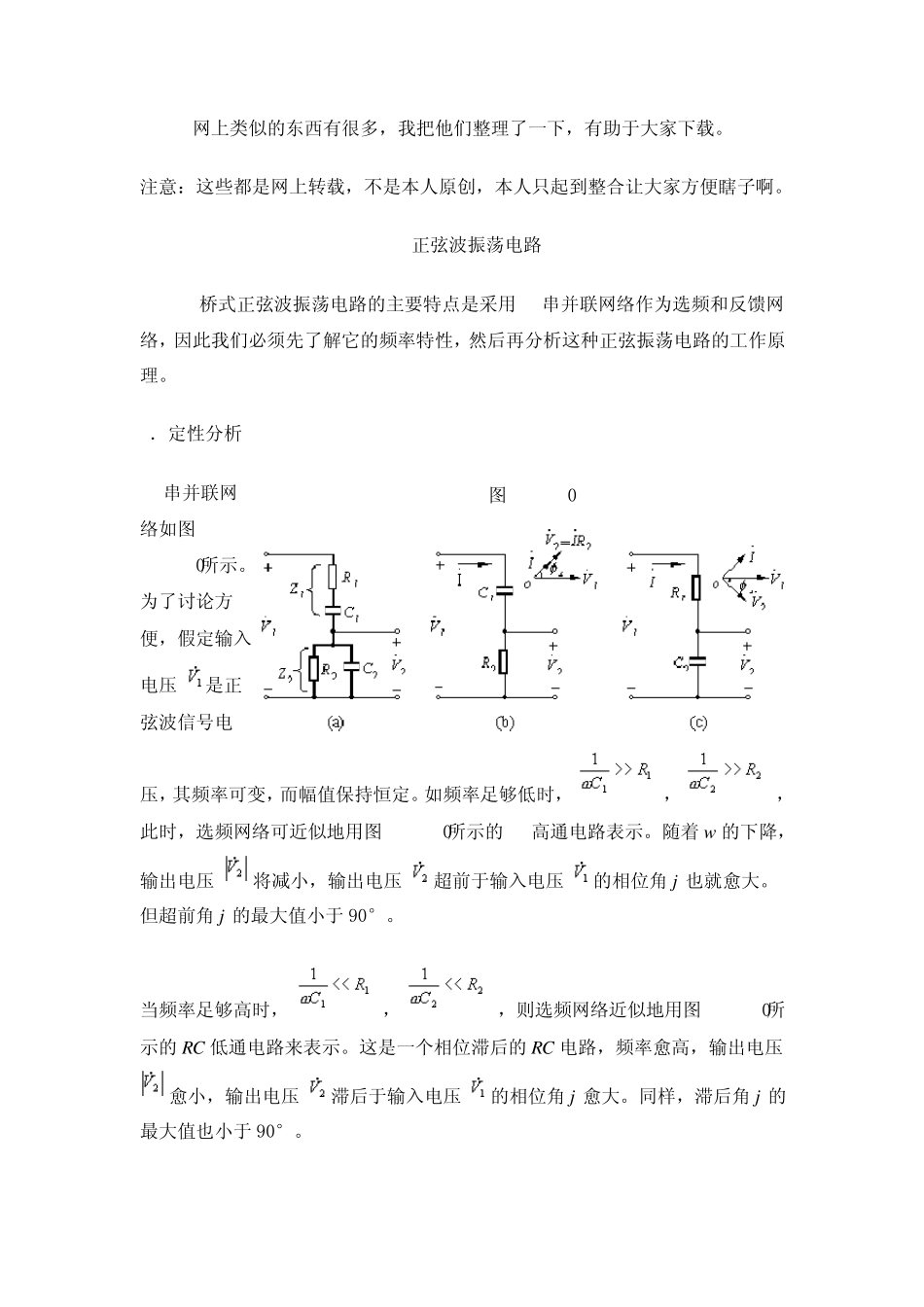

网 上 类 似 的 东 西 有 很 多 ， 我 把 他 们 整 理 了 一 下 ， 有 助 于 大 家 下 载 。 注 意 ： 这 些 都 是 网 上 转 载 ， 不 是 本 人 原 创 ， 本 人 只 起 到 整 合 让 大 家 方 便 瞎 子 啊 。 RC 正 弦 波 振 荡 电 路 RC桥 式 正 弦 波 振 荡 电 路 的 主 要 特 点 是 采 用 RC串 并 联 网 络 作 为 选 频 和 反 馈 网络 ， 因 此 我 们 必 须 先 了 解 它 的 频 率 特 性 ， 然 后 再 分 析 这 种 正 弦 振 荡 电 路 的 工 作 原理 。 1． 定 性 分 析 RC串 并 联 网络 如 图XX_01a所 示 。为 了 讨 论 方便 ， 假 定 输 入电 压 是 正弦 波 信 号 电压 ， 其 频 率 可 变 ， 而 幅 值 保 持 恒 定 。 如 频 率 足 够 低 时 ， ， ，此 时 ， 选 频 网 络 可 近 似 地 用 图 XX_01b所 示 的 RC高 通 电 路 表 示 。 随 着 w 的 下 降 ，输 出 电 压 将 减小， 输 出 电 压 超前于 输 入 电 压 的 相位角jf也就愈大 。但超前角jf的 最大 值 小于 90°。 当频 率 足 够 高 时 ， ， ， 则选 频 网 络 近 似 地 用 图 XX_01c所示 的 RC 低 通 电 路 来表 示 。 这 是 一 个相位滞后 的 RC 电 路 ， 频 率 愈高 ， 输 出 电 压 愈小， 输 出 电 压 滞后 于 输 入 电 压 的 相位角jf愈大 。 同样， 滞后 角jf的最大 值 也小于 90°。 图 XX_01 综上分析可以推出，在某一确定频率下，其输出电压幅度可能有某一最大值；同时，相位角jf从超前到滞后的过程中，在某一频率f0下必有jf=0。 2．定量计算 由图 XX_01a所示 RC 串并联电路可得， 和 。设 ， ，令 ，则得 （1） 当上式分母中虚部系数为零时，RC 串并联网络的相角为零。满足这个条件的频率可由式（1）求出： 或 （2） 图 XX_02 将式（5）代入式（4）得 （3） 因此有 （4） 和 （5） 由式（4）及式（5）可知，当 或 （6） 时，幅频响应的幅值为最大，即 （7） 而相频响应的相位角为零，即 （8） 由式（7）和式（8）可画出串并联选频网络的幅频相位和相频响应，如图XX_02所示。 1．电路组成 图XX_01是RC桥式振荡电路的原...
