自激震荡与信号产生

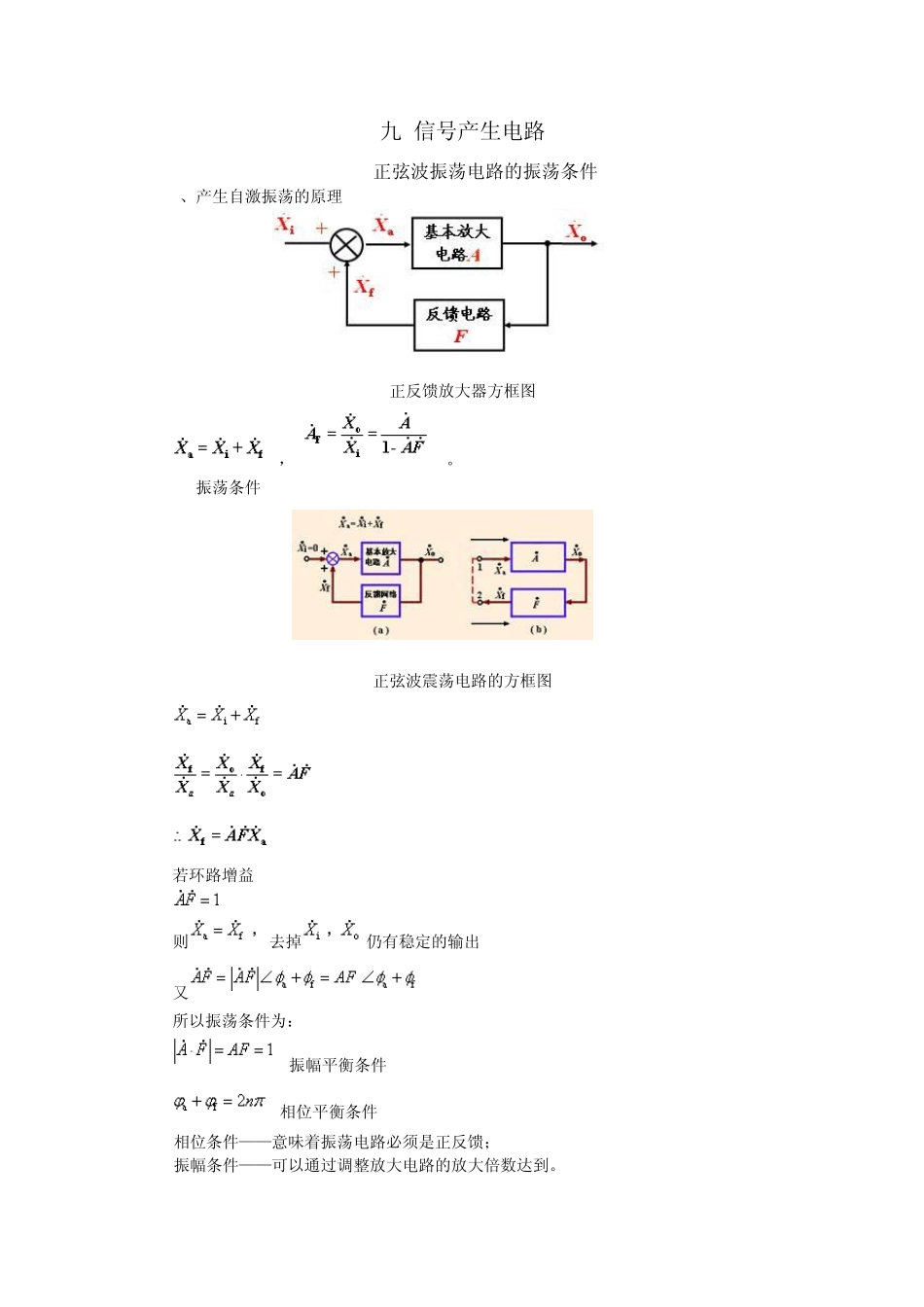

自激震荡与信号产生_第1页
1/12

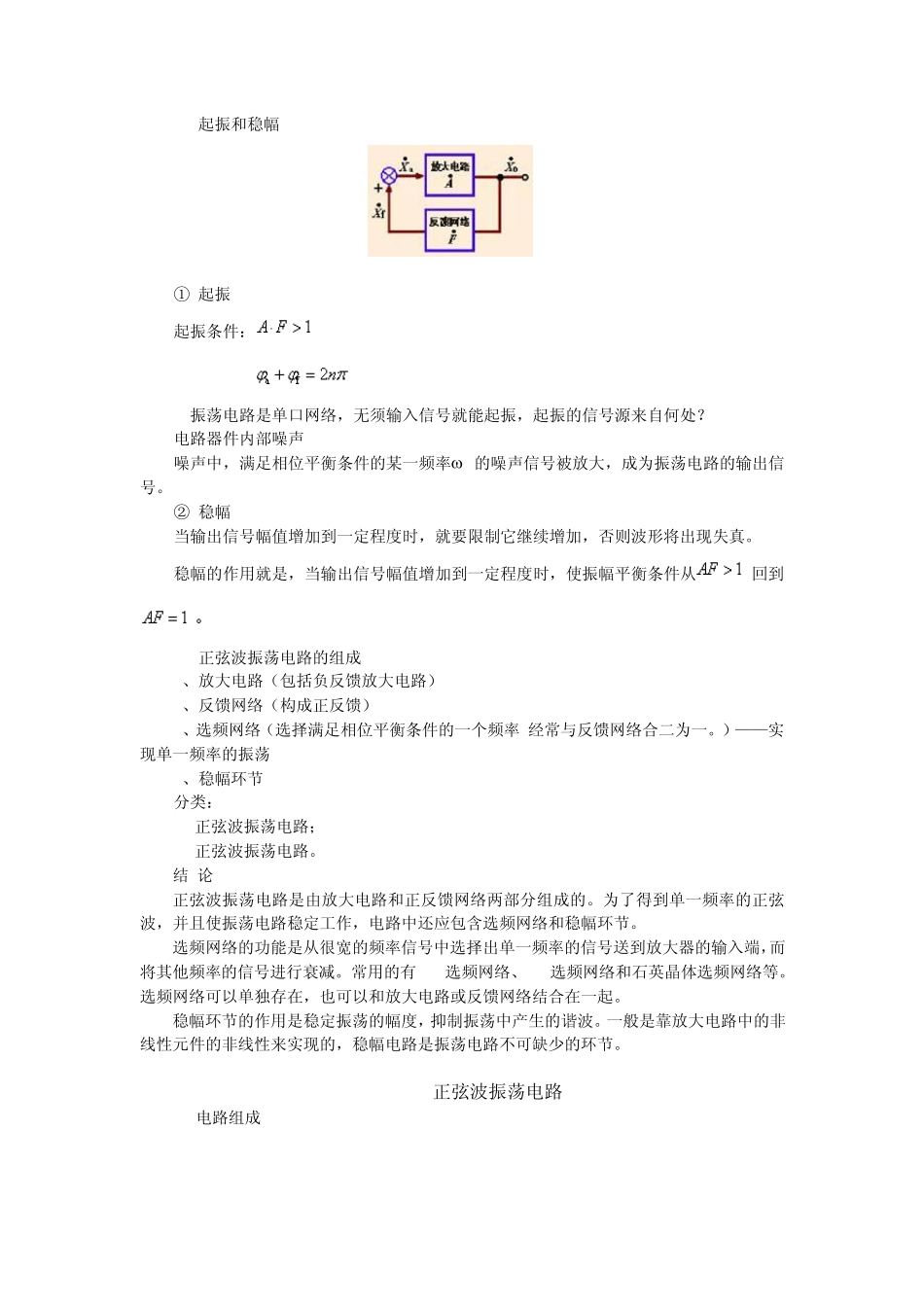

自激震荡与信号产生_第2页
2/12

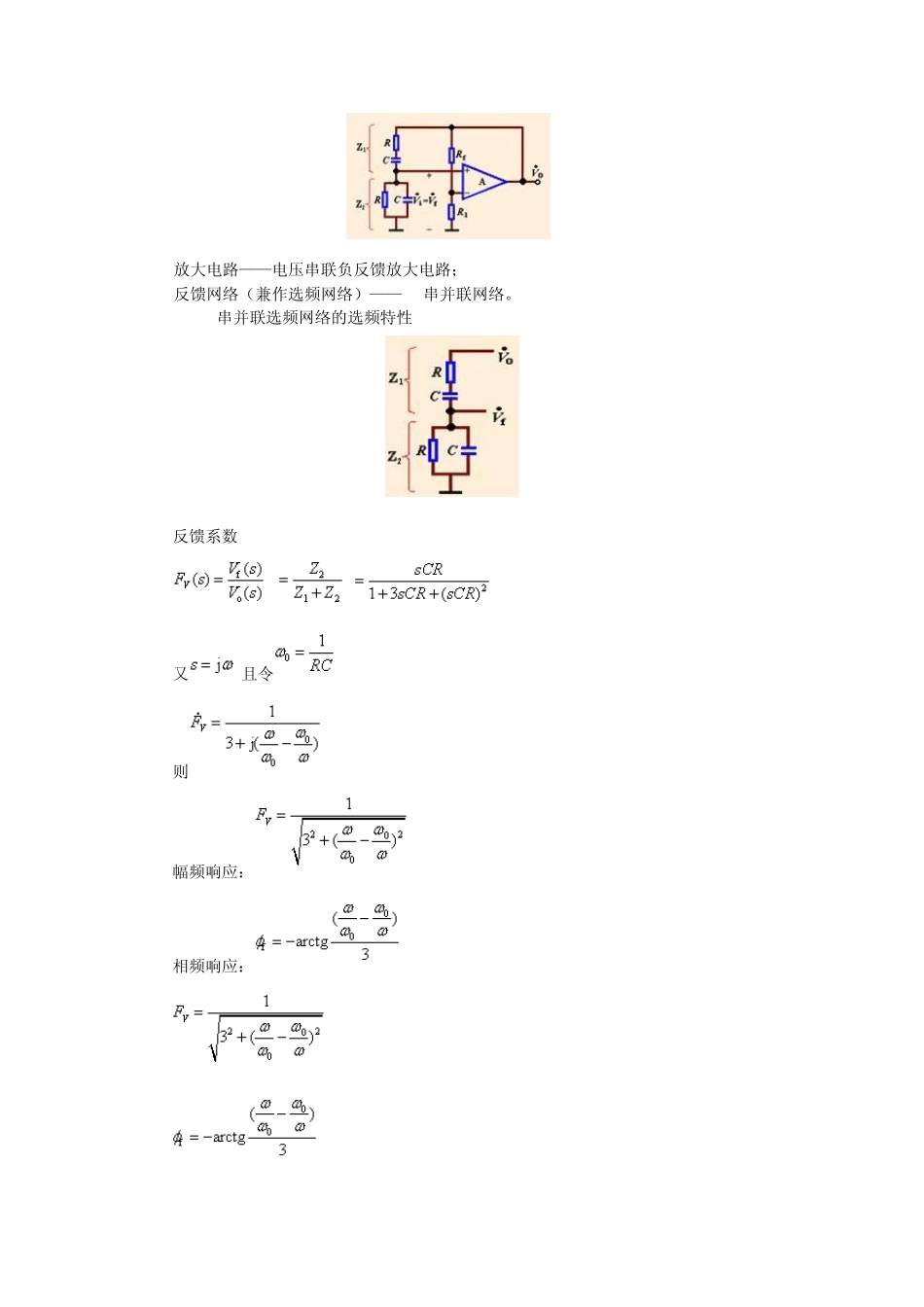

自激震荡与信号产生_第3页
3/12
九 信号产生电路 9.1 正弦波振荡电路的振荡条件 1、产生自激振荡的原理 正反馈放大器方框图 , 。 2. 振荡条件 正弦波震荡电路的方框图 若环路增益 则去掉仍有稳定的输出 又 所以振荡条件为: 振幅平衡条件 相位平衡条件 相位条件——意味着振荡电路必须是正反馈; 振幅条件——可以通过调整放大电路的放大倍数达到。 3. 起振和稳幅 ① 起振 起振条件: # 振荡电路是单口网络,无须输入信号就能起振,起振的信号源来自何处? 电路器件内部噪声 噪声中,满足相位平衡条件的某一频率0的噪声信号被放大,成为振荡电路的输出信号。 ② 稳幅 当输出信号幅值增加到一定程度时,就要限制它继续增加,否则波形将出现失真。 稳幅的作用就是,当输出信号幅值增加到一定程度时,使振幅平衡条件从 回到 4. 正弦波振荡电路的组成 1、放大电路(包括负反馈放大电路) 2、反馈网络(构成正反馈) 3、选频网络(选择满足相位平衡条件的一个频率,经常与反馈网络合二为一。)——实现单一频率的振荡 4、稳幅环节 分类: RC正弦波振荡电路; LC正弦波振荡电路。 结 论 正弦波振荡电路是由放大电路和正反馈网络两部分组成的。为了得到单一频率的正弦波,并且使振荡电路稳定工作,电路中还应包含选频网络和稳幅环节。 选频网络的功能是从很宽的频率信号中选择出单一频率的信号送到放大器的输入端,而将其他频率的信号进行衰减。常用的有 RC 选频网络、LC 选频网络和石英晶体选频网络等。选频网络可以单独存在,也可以和放大电路或反馈网络结合在一起。 稳幅环节的作用是稳定振荡的幅度,抑制振荡中产生的谐波。一般是靠放大电路中的非线性元件的非线性来实现的,稳幅电路是振荡电路不可缺少的环节。 9.2 RC正弦波振荡电路 1. 电路组成 放大电路——电压串联负反馈放大电路; 反馈网络(兼作选频网络)——RC串并联网络。 2. RC串并联选频网络的选频特性 反馈系数 又且令 则 幅频响应: 相频响应: 当 幅频响应有最大值 相频响应 结论:RC串并联网络具有选频特性。 3. 振荡电路工作原理 当时, 用瞬时极性法判断可知,电路满足相位平衡条件: 此时若放大电路的电压增益为: 则振荡电路满足振幅平衡条件: 电路可以输出频率为的正弦波 RC正弦波振荡电路一般用于产生频率低于 1 MHz 的正弦波。 4. 稳幅措施 可采用非线性元件实现自动稳幅。 负温度系数热敏元件 起振时, 即 热敏电...
