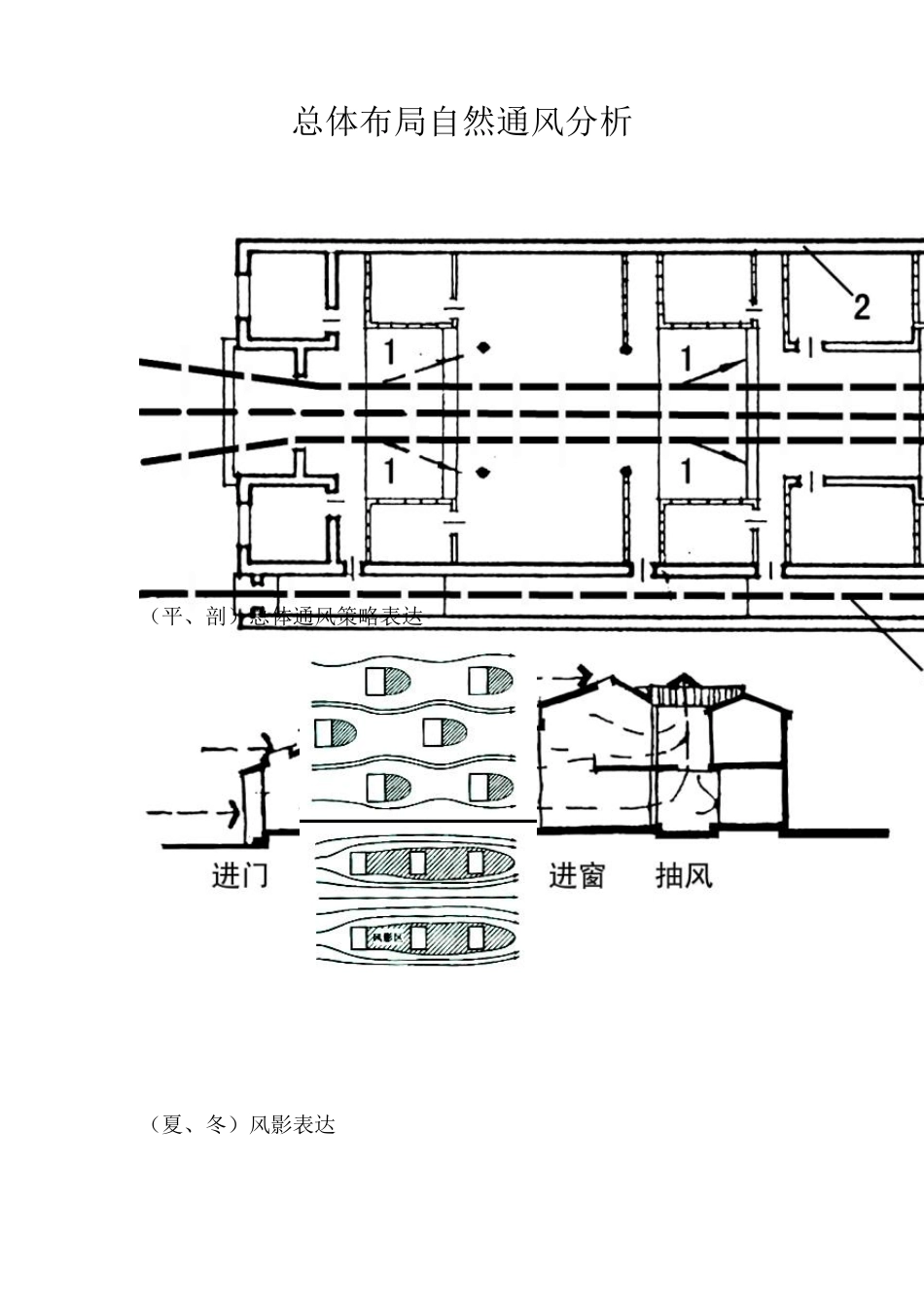

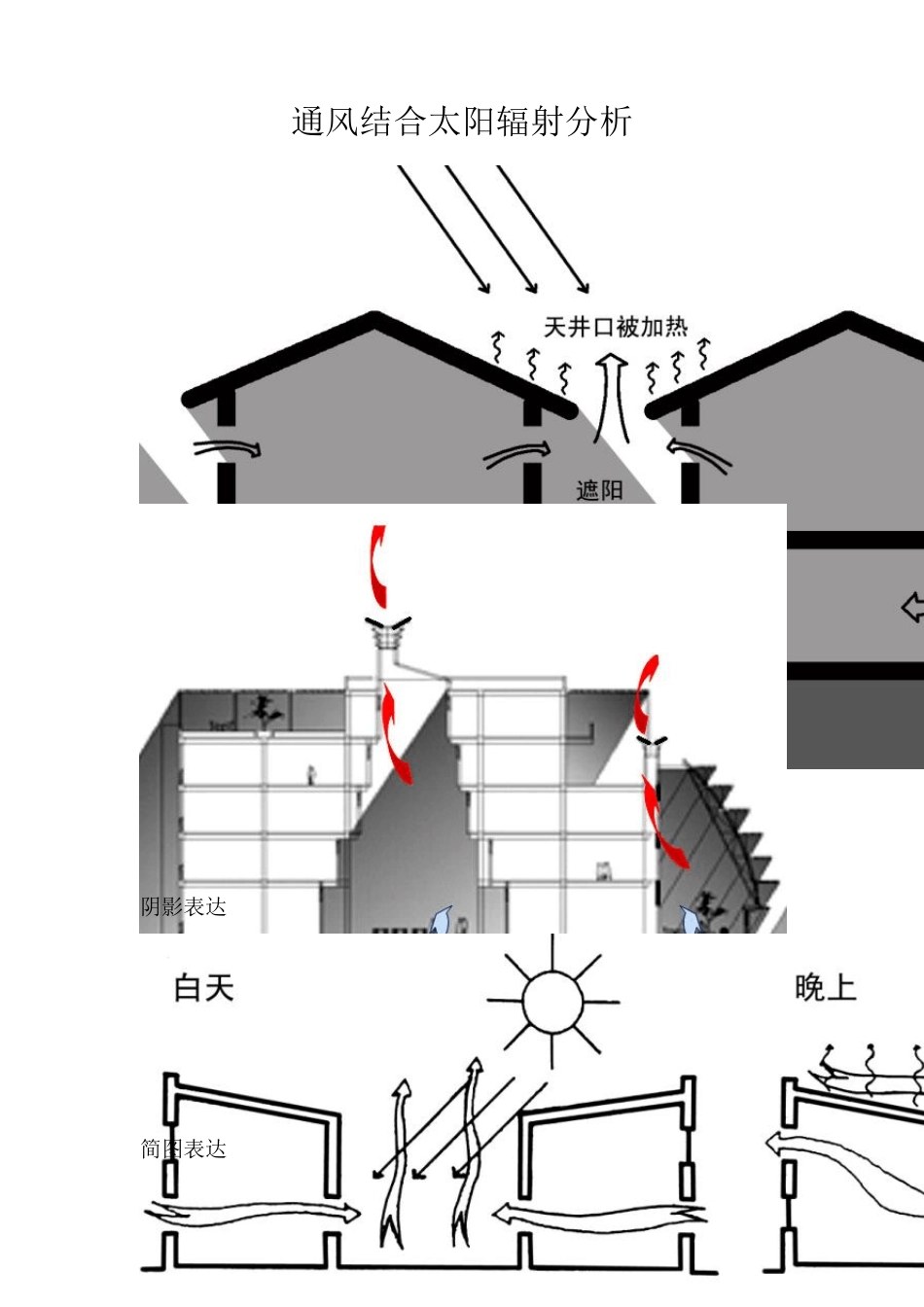

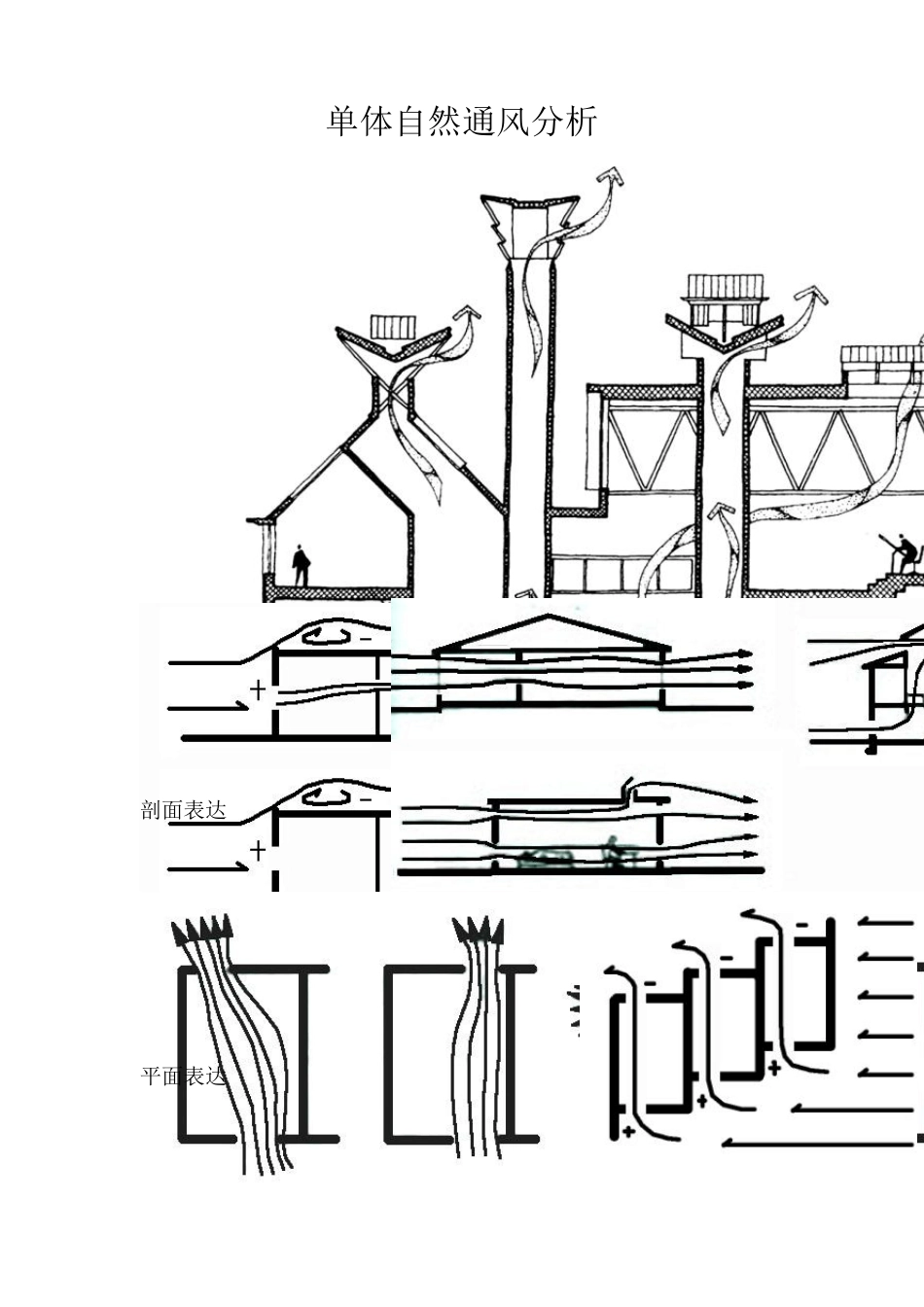

总体布局自然通风分析 （平、剖）总体通风策略表达 （夏、冬）风影表达 单体自然通风分析 剖面表达 平面表达 通风结合太阳辐射分析 阴影表达 简图表达 季节（昼夜）通风策略分析 夏冬模式表达 昼夜模式表达 自然通风 摘要：建筑设计实现的自然通风，不但能使建筑获得良好的室内环境条件，而且具有节约能源、造价低廉。 定义：自然通风是指利用建筑内外风力或热压造成的风来促使空气流动而进行的通风换气。 作用： 第一． 实现有效的被动式制冷。这意味着在不消耗不可再生能源的情况下，降低室内气温，带走潮湿空气，并以气流降低皮肤温度，达到人体热舒适。 第二． 提供新鲜、清洁的自然风维持室内空气的卫生，有利人的生理和心理健康。建筑通风的设计方法，是以建筑设计配合室外通风条件，提高室内有效风速，从而达到通风换气的目的。 分类：常见的生态式通风方式约略分成大循环、小循环、微循环三类 （1） 大循环主要指的是在建筑尺度上的通风循环，实现的形式也多种多样. （2） 小循环，指的是从房间尺度上考虑的通风设计，主要表现为替换式通风等形式.如，英国伦敦的 HELICON （3） 微循环，指的是从建筑构件尺度上考虑的通风设计，主要表现为双层幕墙等形式.如，WEAGHQ大厦 一、 大循环 原理： 一家电讯公司的总部是一座三层的建筑，它采用对称的平面，中心部分设有一个小规模的中庭，或者更精确地说是一个比较大的采光井.通风系统包括一个自然通风系统和一个辅助的机械通风系统.自然通风通过中庭的管道效应来实现，建筑顶部设有6个线型阵列的通风塔来强化通风效果，中庭和风塔使得建筑总面积的70%都能自然通风.机械通风系统包括位于楼板构造中的散风装置.在白天迅速带走室内产生的热量，在夜间则缓慢地释放出来 室内因声学需要而配置的声学反射板被整合到照明设备中在室外空气温度比较适合的情况下可直接向室内输送在其他情况下则经过人工降温或者加热后再送到室内使用 在屋顶靠近风塔的地方配置有热量回收装置，这一装置可以将空气中的热量收集起来后再排到室外，收集起来的热量可以用来加热即将送入室内的冷空气. 二、 小循环 小循环的典型方式包括最近国外正流行的一种替换式通风（displacement ventilation），在这种方式下，比室内气温约低 1 的空气从地板下以很低的速率（一般 0.2m/s）提供 这些空气会被使用者体温 计算机等设备和照明光源加热，然后上升通过天花板和高窗排出，因而提供更...
