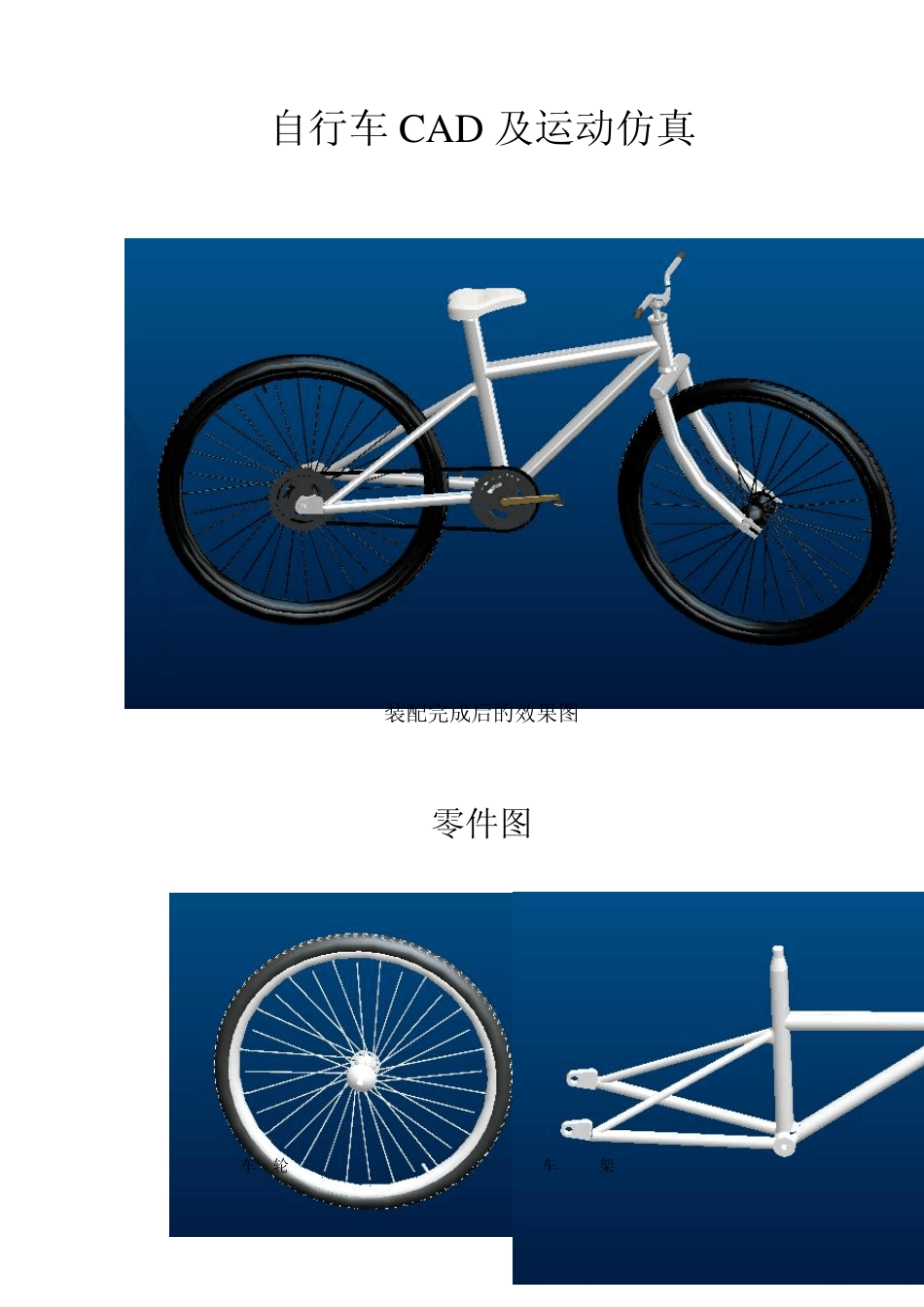

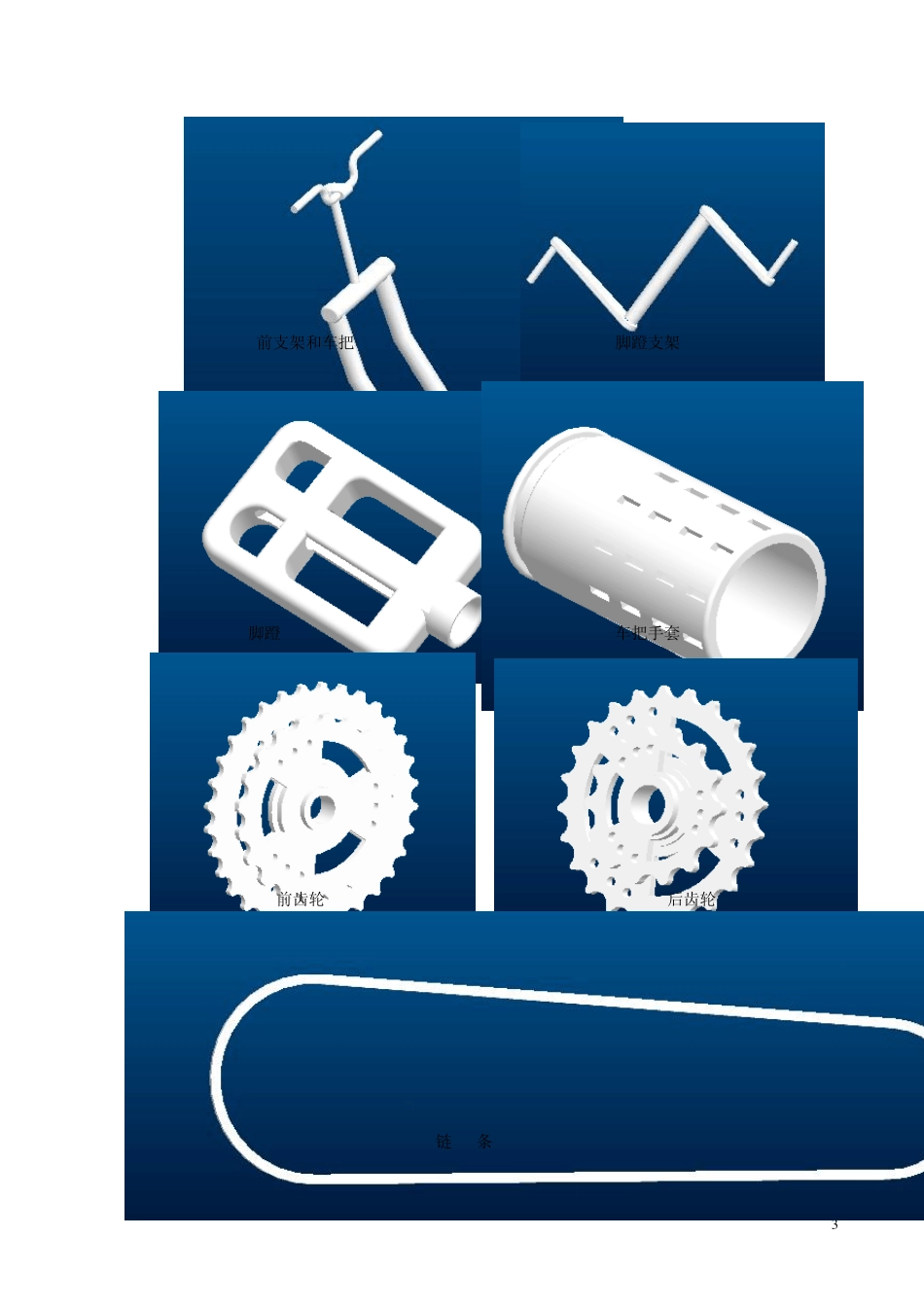

1 安徽机电职业技术学院 自行车CAD 及运动仿真 课程设计 说 明 书 系 （部）：数控工程系 班 级： 计辅3121 姓 名： 高 凯 指导教师： 汪炳森 2 自行车CAD 及运动仿真 装配完成后的效果图 零件图 车 轮 车 架 3 前支架和车把 脚蹬支架 脚蹬 车把手套 前齿轮 后齿轮 链 条 4 一、零部件的建模 1 ）车架 1.首先观察车架的结构，明画图的先后步骤。先画脚蹬支架的装配的孔轴。直径为50m m内孔15m m ，长度80m m 。 2.拉伸坐垫支撑杆。首先以上步圆柱的轴线和底面新建一个和底面成10°的平面。新建的面为绘图面画直径40m m 的圆，拉伸450m m 。杆顶部和坐垫连接的部分画 5 出草图以杆的轴线为轴旋转。结果如下图。 3.后轮支架的创建，首先建出两个点，用通过点创建出曲线，以曲线为轨迹扫描出实体。再以RIGHT 面为镜像面镜像，如下图。 4.以RIGHT 面偏移到上步实体末端中心位置，以此平面为作图平面画出如下图草图拉伸，再以RIGHT 面为镜像面镜像到林另一边。上边的拉杆做法和下边的做法一样。见下图。 6 5.前面杆 以第一步画杆的平面DTM1 面为绘图平面绘制出下图的 草图拉伸长度450m m 。 下面杆作法和这不一样，拉伸到与上面的相交。 6.前支架装配杆，以DTM1 平面偏置450m m 创建新面。画草图，旋转、像，完成。 7 2）前轮支架 1.首先拉伸直径15m m ，195m m 的圆柱，在作车把连接机构的图，下图。 2.车把 首先画出如图的草图，以草图为扫描轨迹直径15 的圆扫描，在镜像到另一边。 3.支架横杆，画如下图的草图，双方向拉伸。 8 4.车轮支撑叉 画如下图的轨迹线，扫描，RIGHT 面镜像。 安装轴的轮叉，画出如下图的草图，双向拉伸20m m ，并通过RIGHT 面镜像。 3）车轮 1.轮轴 TOP 面绘制草图旋转、镜像得到实体轴。 9 2.轮胎 （1）以RIGHT 面为绘图平面，绘制旋转草图。 以上步所做轴的轴线为旋转轴出实体。再把旋转后的实体以本身的平面作为镜像面，进行镜像得到整个轮胎。 (2)轮胎表面纹路 1.以RIGHT 面为绘图平面，提取轮胎截面，并向内偏移3m m 。旋转为360°的片体。 10 2.以FRONT 面平移400m m 创建新的平面，以此平面为绘图平面绘制纹路草图。修剪实体，拉伸到上步作出的面为止。最后阵列特征，做出所有的纹路。 3.车条 在车轮和轴上创建两点用曲线连接。然后进入可变截面扫描，选取曲线为轨迹、截面为直径 3.4m m 的圆扫描...
