预制T梁张拉压浆施工方案VIP专享

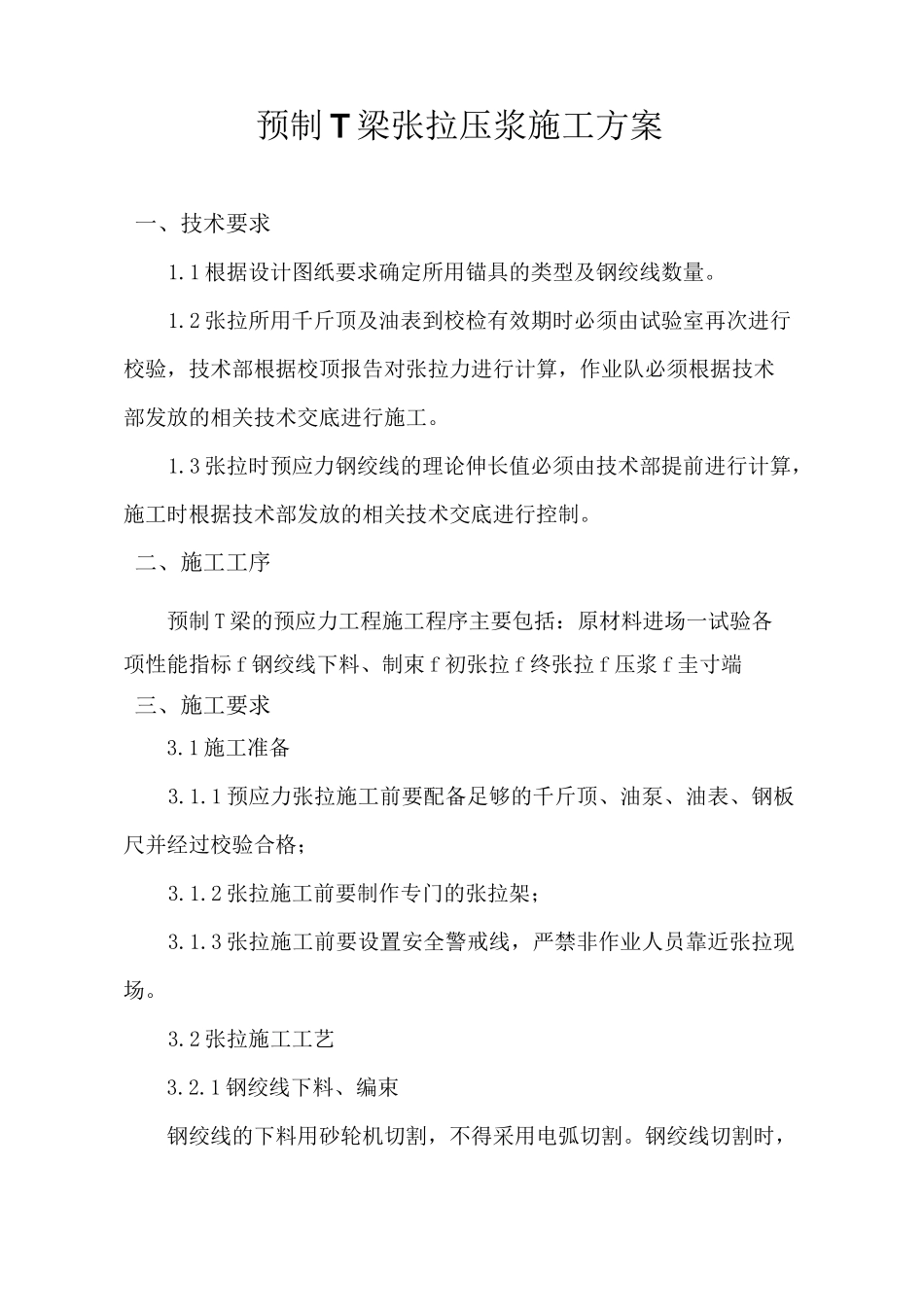

预制 T 梁张拉压浆施工方案一、技术要求1.1 根据设计图纸要求确定所用锚具的类型及钢绞线数量。1.2 张拉所用千斤顶及油表到校检有效期时必须由试验室再次进行校验，技术部根据校顶报告对张拉力进行计算，作业队必须根据技术部发放的相关技术交底进行施工。1.3 张拉时预应力钢绞线的理论伸长值必须由技术部提前进行计算，施工时根据技术部发放的相关技术交底进行控制。二、施工工序预制 T 梁的预应力工程施工程序主要包括：原材料进场一试验各项性能指标 f 钢绞线下料、制束 f 初张拉 f 终张拉 f 压浆 f 圭寸端三、施工要求3.1 施工准备3.1.1 预应力张拉施工前要配备足够的千斤顶、油泵、油表、钢板尺并经过校验合格；3.1.2 张拉施工前要制作专门的张拉架；3.1.3 张拉施工前要设置安全警戒线，严禁非作业人员靠近张拉现场。3.2 张拉施工工艺3.2.1 钢绞线下料、编束钢绞线的下料用砂轮机切割，不得采用电弧切割。钢绞线切割时，在每端离切口 3~5cm 处用铁丝绑扎。钢绞线的盘重大、盘卷小、弹力大，为防止在下料的过程中钢绞线紊乱并弹出伤人，事先用钢管制作一个简易框架，下料前，将钢绞线盘入钢管框架内，并紧固。下料时将钢绞线从盘卷中央逐步抽出，以确保安全。3.2.2.钢绞线穿束钢绞线采用后穿法穿束，即在浇筑砼后进行穿束，穿束后在 24 小时之内必须进行张拉。穿束采用整束穿进，穿束工作由人工进行。穿束时钢绞线束的前端扎紧并裹胶布，在其端头安放特制的牵引头，人工在前面牵引，后面推送，穿束前清除管道内的水分及其它污物。钢束在移运过程中，应采用多支点支承，支点间距不得大于 3m，端部悬出长度不得大于 1.5m，严禁在地面上长距离拖拉，以免创伤钢绞线。3.2.3 张拉与锚固(1) 预制 T 梁预应力钢束必须待混凝土强度达到混凝土强度设计等级 的 100% 后 ， 且 混 凝 土 龄 期 不 小 于 7d, 方 可 张 拉 ， 张 拉 顺 序 为N1、N2、N3、N4、N5 钢束，并应保证两端对称、均匀张拉，张拉完成后 24 小时内采用 C50 水泥浆压浆，要求压浆饱满。(2) 张拉钢束前，应先安装好锚头，并要求预应力筋、锚具和千斤顶位于同一轴线上。安装锚头前，应先检查修整不合格的管道口(如管口不圆，不顺直，口径小等)。并铲除锚垫板上的灰碴污物。当托住锚圈贴紧锚垫板与管口扶正对中时，再打紧夹片。安装锚具时注意工作锚环与锚板对中，夹片均匀打紧并外露一致；千斤顶上的工具锚孔与构件端部工...
