钢筋识图入门基础钢筋图集平面法

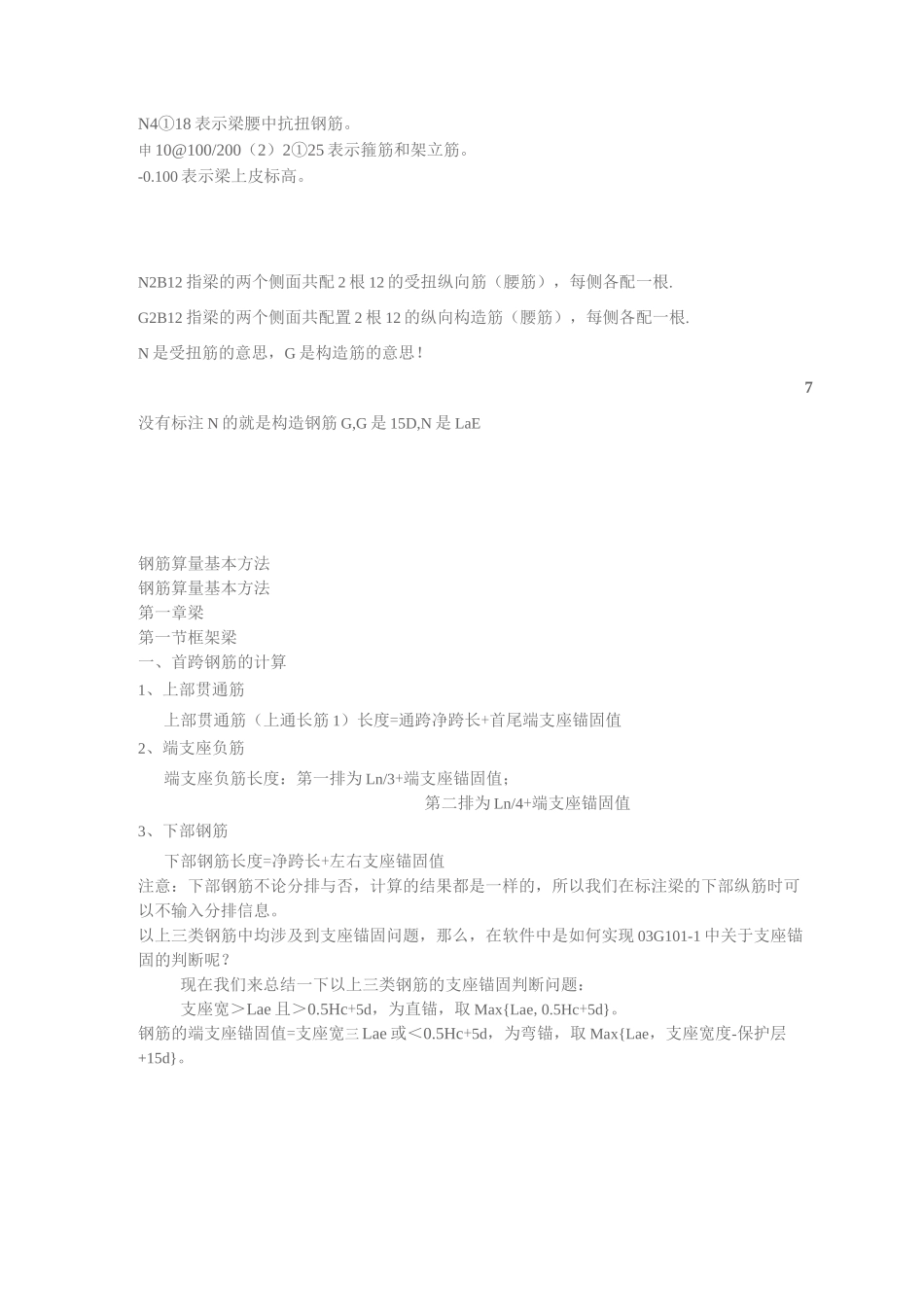

402座。下排筋 5025，通长布置。五、标注示例：KL7(3)300x700Y500X250申 10@100/200(2)2025N4018(-0.100)402560254/260254/260254/2钢筋识图入门钢筋图集平面法一、箍筋表示方法:⑴ 申 10@100/200(2)⑵ 申 10@100/200(4)⑶ 申 8@200(2)表示箍筋为申 10，加密区间距 100,非加密区间距 200，全为双肢箍。表示箍筋为申 10，加密区间距 100,非加密区间距 200，全为四肢箍。表示箍筋为申 8,间距为 200，双肢箍。⑷ 申 8@100(4)/150(2)表示箍筋为申 8，加密区间距 100,四肢箍，非加密区间距 150,双肢箍。一、梁上主筋和梁下主筋同时表示方法：⑴3022,3020⑵2 申 12,3018⑶4025,4025⑷3025,5025表示上部钢筋为 3022,下部钢筋为 3020。表示上部钢筋为 2 申 12,下部钢筋为 3018。表示上部钢筋为 4025,下部钢筋为 4025。表示上部钢筋为 3025,下部钢筋为 5025。二、梁上部钢筋表示方法：(标在梁上支座处)⑴2020 表示两根 020 的钢筋，通长布置，用于双肢箍。⑵2022+(4012)表示 2022 为通长，4 申 12 架立筋，用于六肢箍。⑶60254/2 表示上部钢筋上排为 4025，下排为 2025。⑷2022+2022 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：表示梁两侧的构造钢筋，表示梁两侧的构造钢筋，表示梁两侧的抗扭钢筋，表示梁两侧的抗扭钢筋，⑴G2p12⑵G4014⑶N2022⑷N4018每侧一根申 12。每侧两根 014。每侧一根 022。每侧两根 018。四、梁下部钢筋表示方法：(标在梁的下部)⑴4025⑵60252/4⑶6025(-2支座。⑷2025+3022表示只有一排主筋，4025 全部伸入支座内。表示有两排钢筋，上排筋为 2025，下排筋 4025。/4 表示有两排钢筋，上排筋为 2025，不伸入支座，下排筋 4025,全部伸入(-3)/5①25 表示有两排筋，上排筋为 5 根。2①25 伸入支座，3022,不伸入支4025KL7(3)300x700Y500X250□2025300x700N4 申 10表示框架梁 7,有三跨，断面宽 300，高 700。表示梁下加腋，宽 500，高 250。—□—4025N4①18 表示梁腰中抗扭钢筋。申 10@100/200（2）2①25 表示箍筋和架立筋。-0.100 表示梁上皮标高。N2B12 指梁的两个侧面共配 2 根 12 的受扭纵向筋（腰筋），每侧各配一根.G2B12 指梁的两个侧面共配置 2 根 12 的纵向构造筋（腰筋），每侧各配一根.N 是受扭筋的意思，G 是构造筋的意思！7没有标注 N 的就是构造钢筋 G,G 是 15D,N 是 LaE钢筋算量基本方法钢...
