发电厂-静电除尘(检修标准规程)

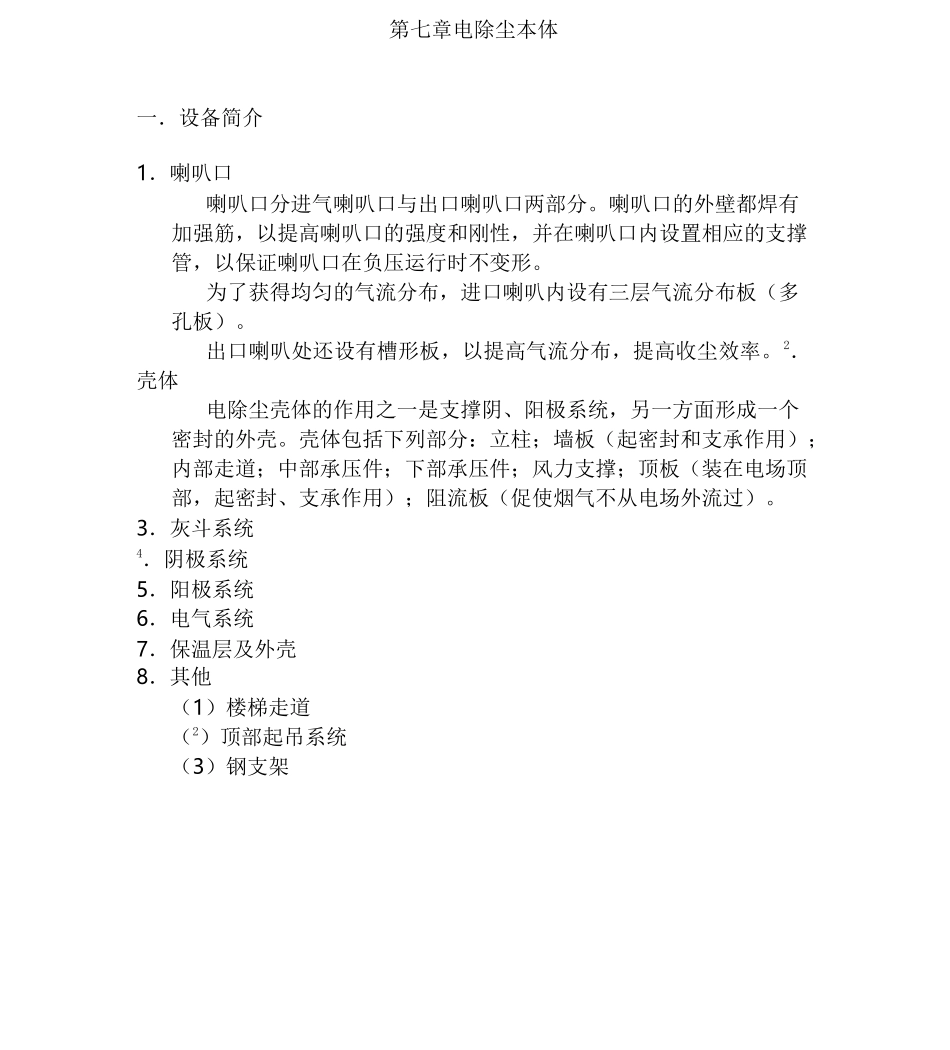

发电厂-静电除尘(检修标准规程)_第1页
1/11

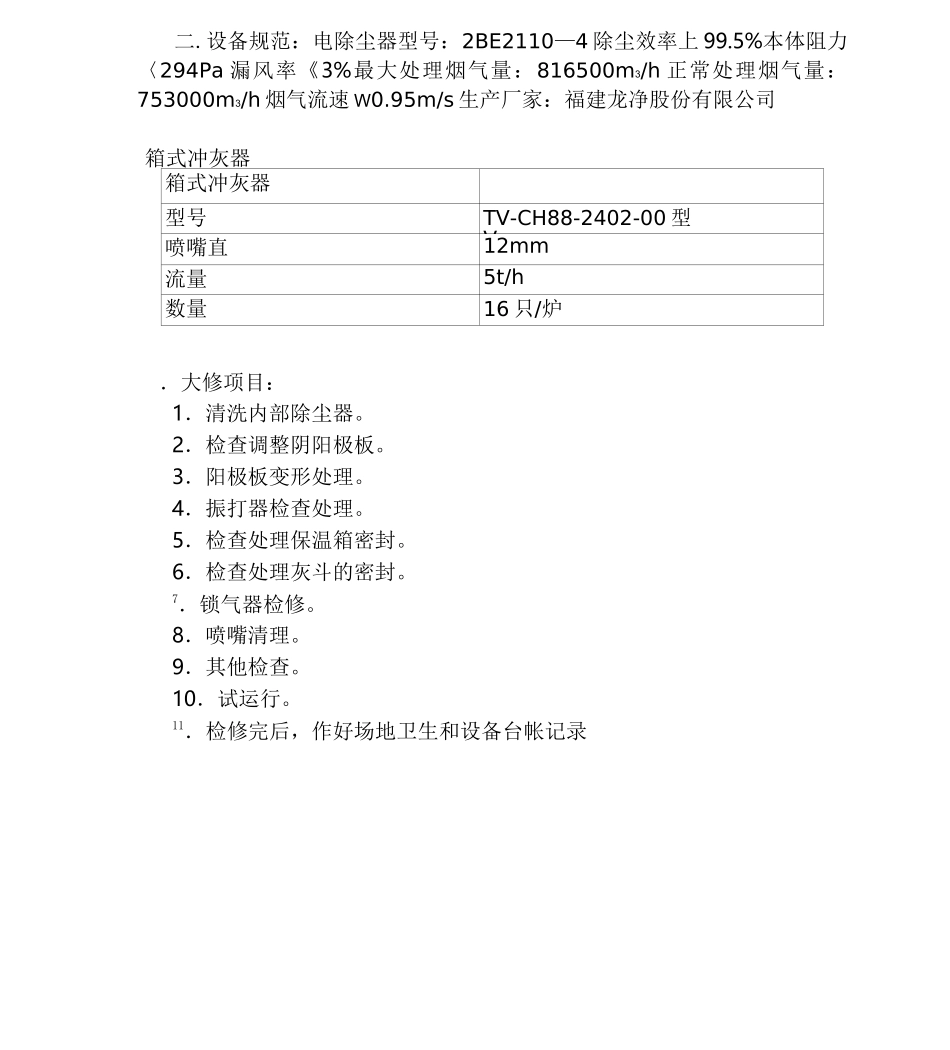

发电厂-静电除尘(检修标准规程)_第2页
2/11

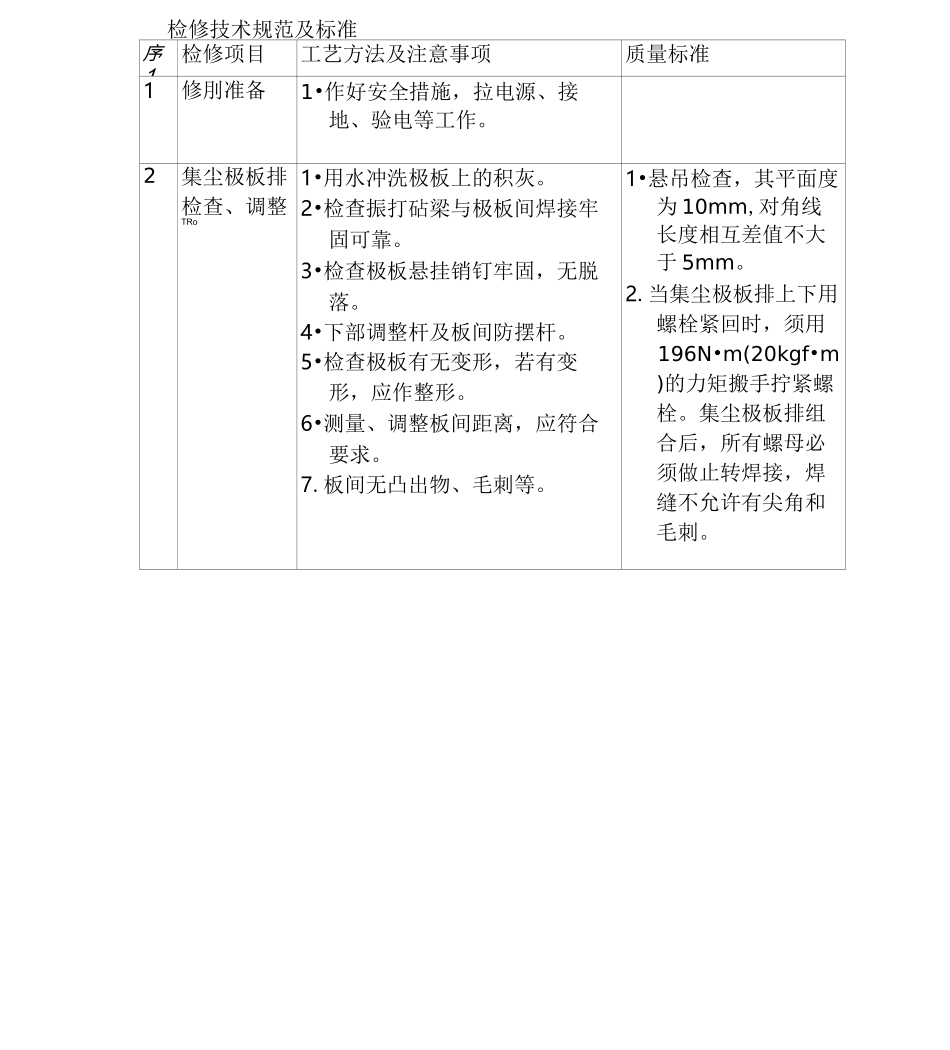

发电厂-静电除尘(检修标准规程)_第3页
3/11
第七章电除尘本体一.设备简介1.喇叭口喇叭口分进气喇叭口与出口喇叭口两部分。喇叭口的外壁都焊有加强筋,以提高喇叭口的强度和刚性,并在喇叭口内设置相应的支撑管,以保证喇叭口在负压运行时不变形。为了获得均匀的气流分布,进口喇叭内设有三层气流分布板(多孔板)。出口喇叭处还设有槽形板,以提高气流分布,提高收尘效率。2.壳体电除尘壳体的作用之一是支撑阴、阳极系统,另一方面形成一个密封的外壳。壳体包括下列部分:立柱;墙板(起密封和支承作用);内部走道;中部承压件;下部承压件;风力支撑;顶板(装在电场顶部,起密封、支承作用);阻流板(促使烟气不从电场外流过)。3.灰斗系统4.阴极系统5.阳极系统6.电气系统7.保温层及外壳8.其他(1)楼梯走道(2)顶部起吊系统(3)钢支架二.设备规范:电除尘器型号:2BE2110—4 除尘效率上 99.5%本体阻力〈294Pa 漏风率《3%最大处理烟气量:816500m3/h 正常处理烟气量:753000m3/h 烟气流速 W0.95m/s 生产厂家:福建龙净股份有限公司箱式冲灰器箱式冲灰器型号TV-CH88-2402-00 型Vc喷嘴直12mm流量5t/h数量16 只/炉.大修项目:1.清洗内部除尘器。2.检查调整阴阳极板。3.阳极板变形处理。4.振打器检查处理。5.检查处理保温箱密封。6.检查处理灰斗的密封。7.锁气器检修。8.喷嘴清理。9.其他检查。10.试运行。11.检修完后,作好场地卫生和设备台帐记录检修技术规范及标准序1检修项目工艺方法及注意事项质量标准1修刖准备1•作好安全措施,拉电源、接地、验电等工作。2集尘极板排检查、调整TRo1•用水冲洗极板上的积灰。2•检查振打砧梁与极板间焊接牢固可靠。3•检查极板悬挂销钉牢固,无脱落。4•下部调整杆及板间防摆杆。5•检查极板有无变形,若有变形,应作整形。6•测量、调整板间距离,应符合要求。7.板间无凸出物、毛刺等。1•悬吊检查,其平面度为 10mm,对角线长度相互差值不大于 5mm。2.当集尘极板排上下用螺栓紧回时,须用196N•m(20kgf•m)的力矩搬手拧紧螺栓。集尘极板排组合后,所有螺母必须做止转焊接,焊缝不允许有尖角和毛刺。放电极检查 1•检杳阴极线有无断裂、扭曲、1•放电极小框架组焊调整变形、松弛等,否则,应作处后悬吊检查其平面理。度为 10mm。2•下部防摆框2•放电极线安装在小3•各处焊接牢固可靠。框架上松紧度要一4•测量、调整板间距离,应符合致、适中,做要求。100%检查,符合要求后进行止转焊接。3•组合后的小框架上所...
