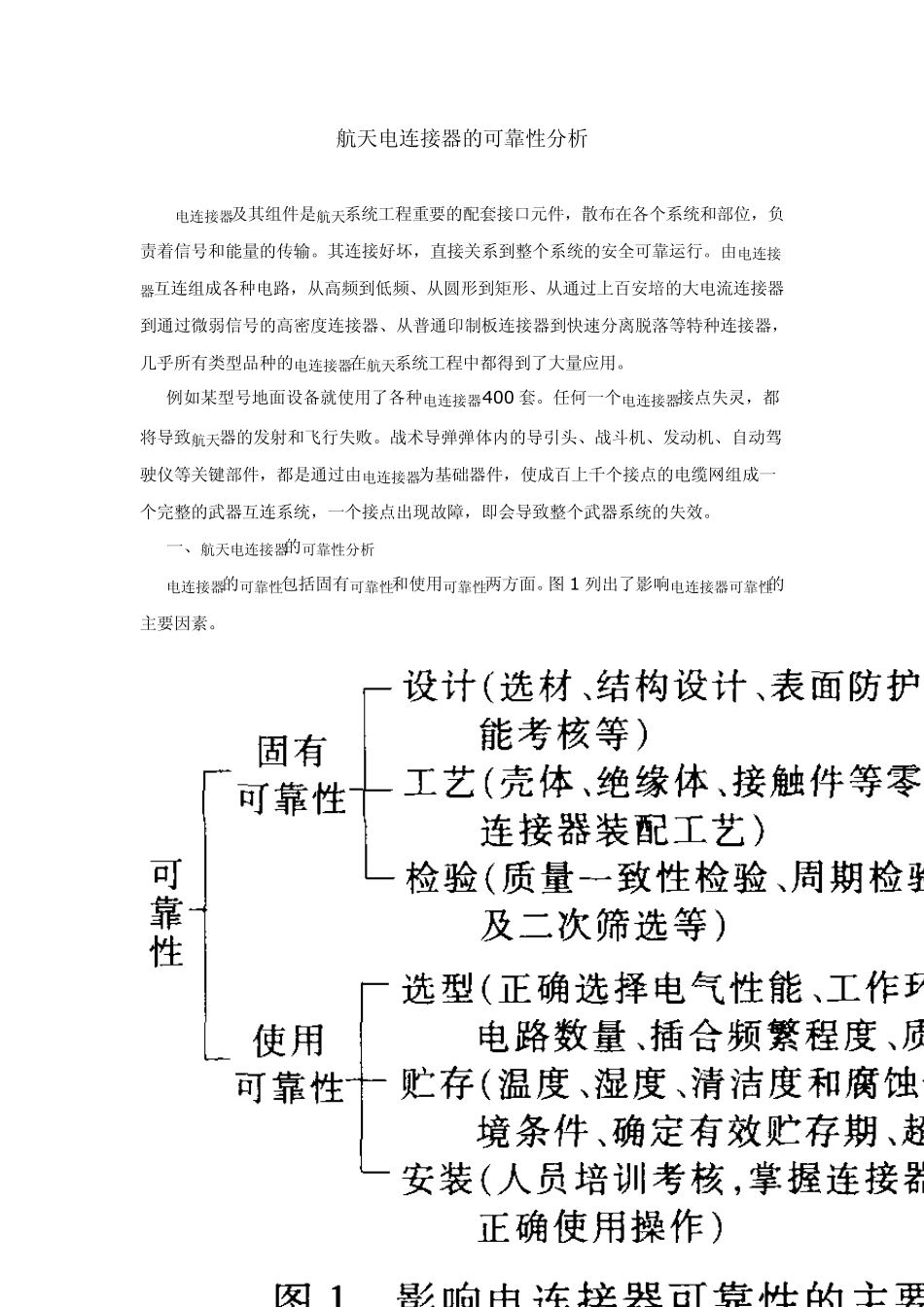

航天电连接器的可靠性分析 电连接器及其组件是航天系统工程重要的配套接口元件,散布在各个系统和部位,负责着信号和能量的传输。其连接好坏,直接关系到整个系统的安全可靠运行。由电连接器互连组成各种电路,从高频到低频、从圆形到矩形、从通过上百安培的大电流连接器到通过微弱信号的高密度连接器、从普通印制板连接器到快速分离脱落等特种连接器,几乎所有类型品种的电连接器在航天系统工程中都得到了大量应用。 例如某型号地面设备就使用了各种电连接器400 套。任何一个电连接器接点失灵,都将导致航天器的发射和飞行失败。战术导弹弹体内的导引头、战斗机、发动机、自动驾驶仪等关键部件,都是通过由电连接器为基础器件,使成百上千个接点的电缆网组成一个完整的武器互连系统,一个接点出现故障,即会导致整个武器系统的失效。 一、航天电连接器的可靠性分析 电连接器的可靠性包括固有可靠性和使用可靠性两方面。图 1 列出了影响电连接器可靠性的主要因素。 1.固有可靠性 电连接器的固有可靠性一般是指电连接器制造完成时所具有的可靠性,它取决于电连接器的设计、工艺、制造、管理和原材料性能等诸多因素。电连接器制作完成后,其失效模式和失效机理已固定,因此只有在可靠性设计的基础上,保证生产线上严格采取可靠性技术措施(如生产工艺的严格控制、生产环境条件的控制、各工序过程中的质量检测等),才能保证电连接器的固有可靠性。 (1)设计可靠性 ①合理选材 选材是保证电连接器电性能和可靠性的重要前提,电连接器所用材料决定了工作温度上限,而起决定作用的是绝缘材料、环境密封电连接器所用的密封材料、胶粘材料、壳体和接触件所用材料等。材料选用涉及连接器的力学、电气、环境等性能要求和材料本身的理化性能等。其中材料热学性能(耐热温度、热导率、高温强度及热变形等)是设计必须考虑的主要因素。电连接器绝缘体选用不同的绝缘材料,其绝缘耐压等电气性能也有明显差异。电连接器壳体和接触件选用时,除考虑导电、导热和结构刚度外,还应考虑相互配合和接触材料的电化学相容性和硬度匹配性。 ②结构型式 结构型式是决定产品可靠性的重要因素,合理的结构型式既避免了误插,又提高了结构的稳定性。 (2)工艺可靠性 壳体的加工工艺、绝缘体的注塑和胶接工艺、接触件的成型和镀金工艺、电连接器总装工艺和与线缆的端接工艺等,对产品固有可靠性至关重要。 镀金接触件用手工滚镀,往往导致个别插孔内壁局部没有...
