船体分段预密性试验指导书

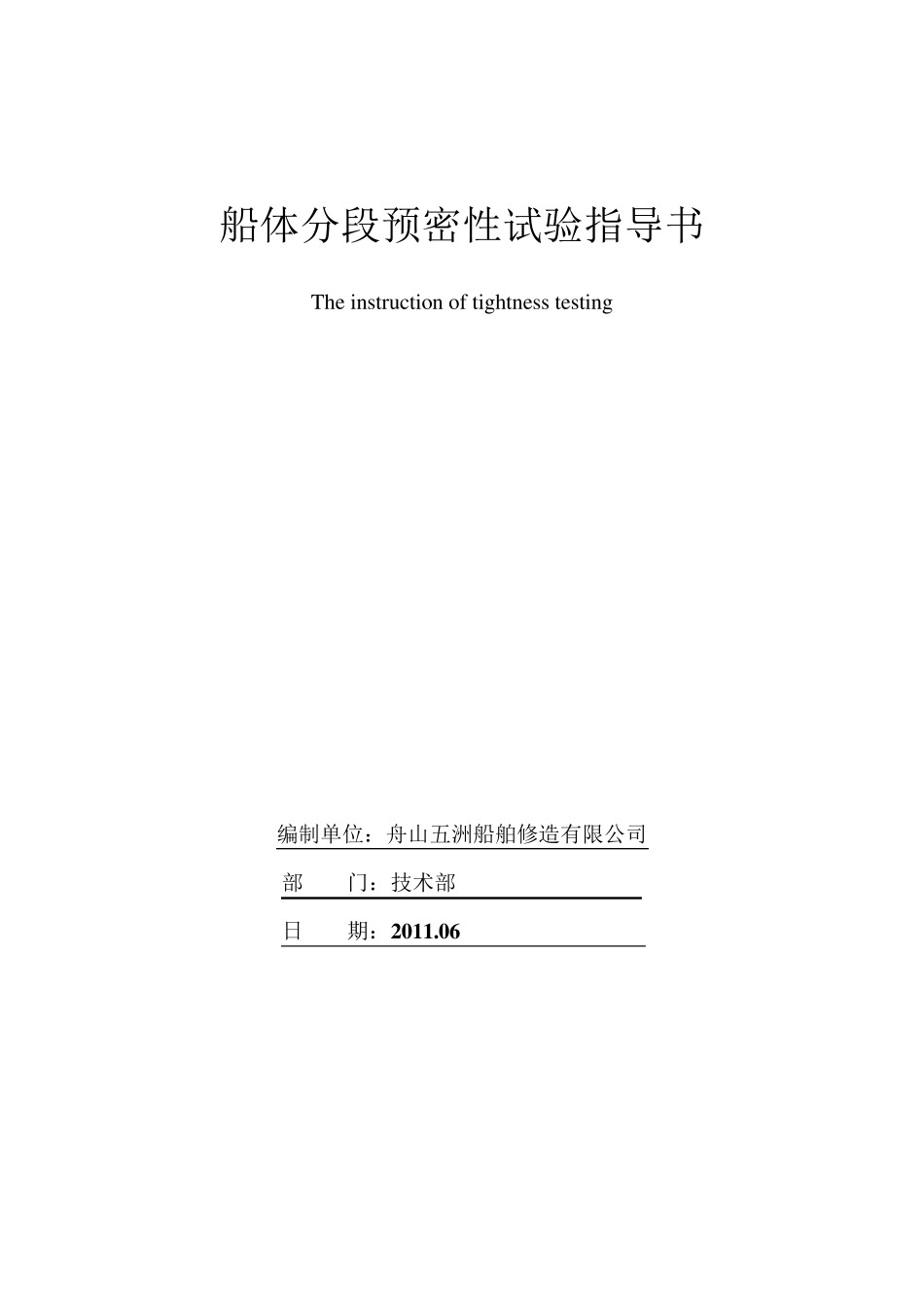

船体分段预密性试验指导书 The instru ction of tightness testing 编制单位：舟山五洲船舶修造有限公司 部 门：技术部 日 期：2 0 1 1 .0 6 船体分段预密性试验指导书 2 目录 前言…………………………………………………………………….. 1.范围…………………………………………………………………... 2.定义和术语…………………………………………………………… 3.试验条件……………………………………………………………… 4.人员要求……………………………………………………………… 5.试验项目与程序……………………………………………………… 5.1 角焊缝充气试验……………………………………………………. 5.2 抽真空试验…………………………………………………………. 5.3 着色试验……………………………………………………………. 5.4 修补要领……………………………………………………………. 6.检验…………………………………………………………………… 7.试验中可能出现的问题和解决的办法……………………………… 附录A （资料性附录）预密性试验记录表…………………………… 船体分段预密性试验指导书 3 前言 本指导书适用于船体小组立（部件）、中组立（片状）和大组立（分段）作业阶段的水密构件，双面连续角焊缝以及对接焊缝的密性检查。它具有工序前移的特点，将高空封闭的作业放至平地敞开做，优化了作业环境，减少了船坞（船台）内密性实验工作量，缩短了船坞（船台）周期，充分发挥了船坞（船台）核心资源能率，大幅度降低了二次涂装后压载舱的破损面积；该试验工艺还具有施工简单、安全便利、保证质量、降低成本、缩短周期等诸多优点。 船体分段预密性试验指导书 4 1 、范围 本指导书规定了钢质海船船体分段预密性试验的试验条件，人员要求、试验项目与程序、检验要求、试验中可能出现的问题和解决的办法。 本指导书适用于船体结构有密性要求的水密构件双面连续角焊缝以及对接焊缝。 2 、定义和术语 充气试验 向角焊缝根部注入压缩空气，并达到规定的压力和持续的时间后，通过向被检验的焊缝表面喷涂检验液（如肥皂溶液，在0℃以下应加热），检查焊缝渗漏的方法。 抽真空试验 在被检验的焊缝上喷涂检验液（如肥皂溶液时，在0 ℃以下应加热），将真空盒覆盖在焊缝上，形成负压并达到规定值，检验焊缝渗漏的方法。 着色试验 对被检验的焊缝表面进行...
